Komatsu
/
Погрузчики фронтальные
/
WA100M-3-CB S/N 10001-UP
/
ЧАСТИ КОРПУСА
/

ПОЛН. КРЫЛО (ЗАДН.)(№-)

Запчасти Komatsu WA100M-3-CB ПОЛН. КРЫЛО (ЗАДН.)(№-) ЧАСТИ КОРПУСА

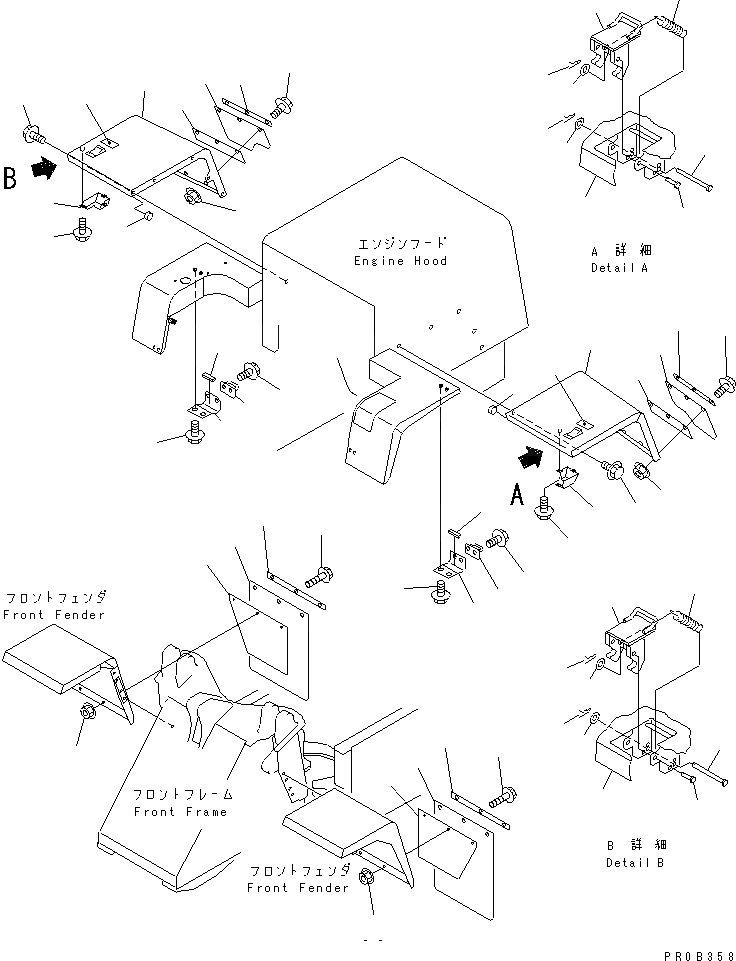

Схема запчастей Komatsu WA100M-3-CB - ПОЛН. КРЫЛО (ЗАДН.)(№-) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
39
40
40
41
42
43
43
44
44
45
45

№

Артикул

Название

Примечание

Количество

1

415-54-24840

FENDER,L.H.

SN: 11001-11500

1шт.

2

01435-01225

BOLT

SN: 11001-11500

3шт.

3

09415-01008

CAP

SN: 11001-@

2шт.

4

415-54-24860

BRACKET

SN: 11001-11500

1шт.

5

418-54-24730

SHEET

SN: 11001-@

1шт.

6

01435-01225

BOLT

SN: 11001-11500

2шт.

7

417-54-24630

LATCH

SN: 11001-@

1шт.

8

415-54-11630

PIN

SN: 11001-@

1шт.

9

04205-10622

PIN

SN: 11001-@

2шт.

10

01641-20608

WASHER

SN: 11001-@

3шт.

11

04052-10633

PIN

SN: 11001-@

3шт.

12

417-54-24610

SPRING

SN: 11001-@

1шт.

13

417-54-24620

STRIKER

SN: 11001-11500

1шт.

14

01435-01016

BOLT

SN: 11001-11500

2шт.

15

415-54-24880

COVER,L.H.

SN: 11001-11500

1шт.

16

01435-01016

BOLT

SN: 11001-11500

3шт.

17

415-54-24850

FENDER,R.H.

SN: 11001-11500

1шт.

18

01435-01225

BOLT

SN: 11001-11500

3шт.

19

09415-01008

CAP

SN: 11001-@

2шт.

20

415-54-24860

BRACKET

SN: 11001-11500

1шт.

21

418-54-24730

SHEET

SN: 11001-@

1шт.

22

01435-01225

BOLT

SN: 11001-11500

2шт.

23

417-54-24630

LATCH

SN: 11001-@

1шт.

24

415-54-11630

PIN

SN: 11001-@

1шт.

25

04205-10622

PIN

SN: 11001-@

2шт.

26

01641-20608

WASHER

SN: 11001-@

3шт.

27

04052-10633

PIN

SN: 11001-@

3шт.

28

417-54-24610

SPRING

SN: 11001-@

1шт.

29

417-54-24620

STRIKER

SN: 11001-11500

1шт.

30

01435-01016

BOLT

SN: 11001-11500

2шт.

31

415-54-24890

COVER,R.H.

SN: 11001-11500

1шт.

32

01435-01016

BOLT

SN: 11001-11500

3шт.

33

415-54-24140

SHEET

SN: 11001-@

2шт.

34

415-54-24130

PLATE

SN: 11001-@

2шт.

35

01435-01225

BOLT

SN: 11001-11500

6шт.

36

01584-01210

NUT

SN: 11001-@

6шт.

37

415-54-24920

SHEET,L.H.

SN: 11001-@

1шт.

38

415-54-24940

PLATE

SN: 11001-@

1шт.

39

01435-01225

BOLT

SN: 11001-11500

6шт.

40

01584-01210

NUT

SN: 11001-@

6шт.

41

415-54-24930

SHEET,R.H.

SN: 11001-@

1шт.

42

415-54-24940

PLATE

SN: 11001-@

1шт.

43

415-54-24250

PLATE

SN: 11001-@

2шт.

44

415-54-24870

PLATE

SN: 11001-@

2шт.

45

417-54-24550

PLATE¤ CAUTION

SN: 11001-@

2шт.

Выбрано товаров: 45
