Запчасти Komatsu WA100-5-SS КАБИНА ROPS (ДВЕРЬ ПРАВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

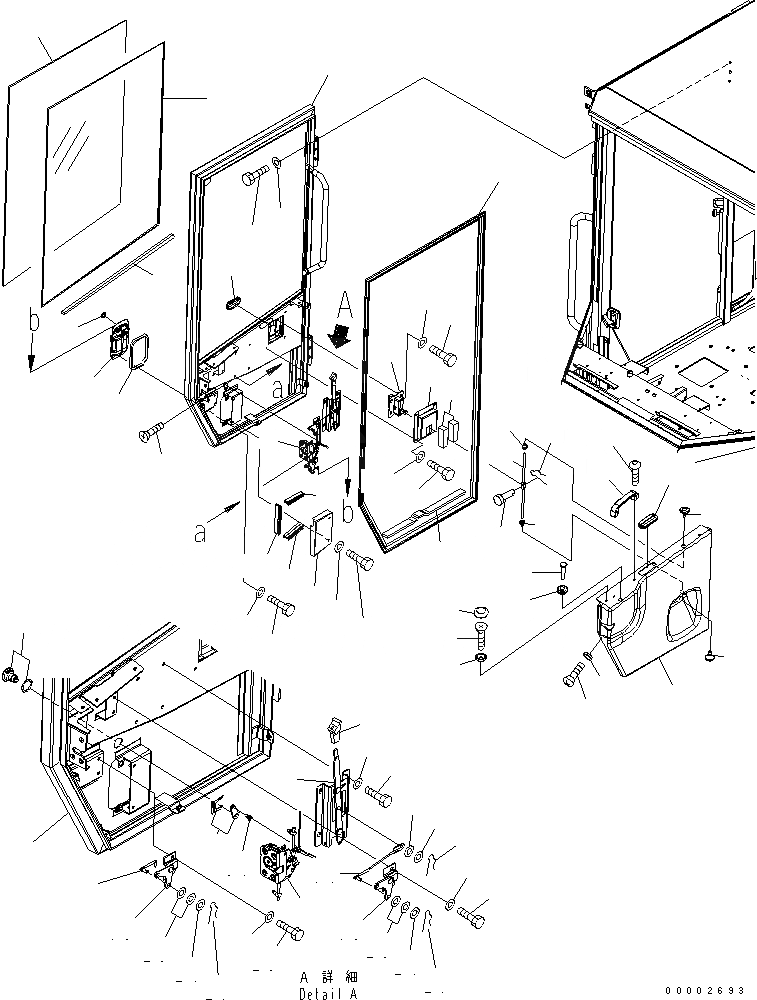

Схема запчастей Komatsu WA100-5-SS - КАБИНА ROPS (ДВЕРЬ ПРАВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
4
5
6
7
8
9
9
10
11
11
12
13
13
14
15
16
17
17
18
19
20
20
20
20
20
20
21
22
23
24
24
24
25
25
25
25
25
25
25
25
25
25
26
27
27
27
28
29
29
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|1

418-926-3050

CAB ASS'Y

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-51A0 TO K0210-58A0.

-1шт.

|1

417-926-3202

DOOR ASS'Y,R.H.

SN: 70001-UP

1шт.

1

417-926-3121

DOOR,R.H.

SN: 70001-UP

1шт.

2

416-926-3370

GLASS

SN: 70001-UP

1шт.

3

416-926-3380

SHEET

SN: 70001-UP

1шт.

4

417-926-3281

LOCK,R.H.

SN: 70001-UP

1шт.

5

01224-70616

SCREW

SN: 70001-UP

3шт.

6

417-926-3290

ROD,R.H.

SN: 70001-UP

1шт.

7

417-926-3181

COVER,R.H.

SN: 70001-UP

1шт.

8

417-926-3321

COVER,R.H.

SN: 70001-UP

1шт.

9

417-926-3410

SEAL

SN: 70001-UP

2шт.

10

417-926-3420

SEAL

SN: 70001-UP

1шт.

11

417-926-3330

LOCK ASS'Y,R.H.

SN: 70001-UP

1шт.

12

417-926-3340

SEAL,R.H.

SN: 70001-UP

1шт.

13

417-926-3350

LINK ASS'Y,R.H.

SN: 70001-UP

2шт.

14

417-926-3150

ROD

SN: 70001-UP

1шт.

15

417-926-3171

ROD

SN: 70001-UP

1шт.

16

417-926-3221

DAM

SN: 70001-UP

1шт.

17

417-926-3370

KNOB

SN: 70001-UP

2шт.

18

417-926-3250

SCREW

SN: 70001-UP

2шт.

19

418-926-3923

COVER,R.H.

SN: 70001-UP

1шт.

20

01010-80616

BOLT

SN: 70001-UP

16шт.

21

01010-80620

BOLT

SN: 70001-UP

4шт.

22

01224-70616

SCREW

SN: 70001-UP

2шт.

23

01225-70616

SCREW

SN: 70001-UP

5шт.

24

01640-20610

WASHER

SN: 70001-UP

3шт.

25

01643-30623

WASHER

SN: 70001-UP

25шт.

26

04052-10430

PIN

SN: 70001-UP

1шт.

27

04052-10633

PIN

SN: 70001-UP

3шт.

28

04205-10418

PIN

SN: 70001-UP

1шт.

29

08037-10610

GROMMET

SN: 70001-UP

3шт.

30

14X-911-1540

KNOB

SN: 70001-UP

1шт.

31

205-54-71830

SNAP

SN: 70001-UP

1шт.

32

205-54-72220

HANDLE

SN: 70001-UP

1шт.

33

417-926-3380

LOCK

SN: 70001-UP

1шт.

34

418-926-3490

WASHER

SN: 70001-UP

5шт.

35

419-54-16880

KNOB

SN: 70001-UP

1шт.

36

421-09-31310

CAP ASS'Y

SN: 70001-UP

2шт.

37

421-56-21720

CAP

SN: 70001-UP

1шт.

38

423-926-3233

HANDLE

SN: 70001-UP

1шт.

39

424-926-3270

HANDLE

SN: 70001-UP

1шт.

40

424-926-3630

GROMMET

SN: 70001-UP

1шт.

41

423-926-3860

GROMMET

SN: 70001-UP

1шт.

42

417-926-3430

SHEET

SN: 70001-UP

1шт.

43

417-926-3440

SHEET

SN: 70001-UP

2шт.

44

417-926-3540

SEAL

SN: 70001-UP

1шт.

45

01010-81016

BOLT

SN: 70001-UP

6шт.

46

01643-31032

WASHER

SN: 70001-UP

6шт.

Выбрано товаров: 49
