Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA100-5-SN S/N 70001-UP
/
ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (P.P.C ТРУБЫ) (ДЛЯ СОЕДИНИТ. УСТР-ВО)

Запчасти Komatsu WA100-5-SN ГИДРОЛИНИЯ (P.P.C ТРУБЫ) (ДЛЯ СОЕДИНИТ. УСТР-ВО) ГИДРАВЛИКА

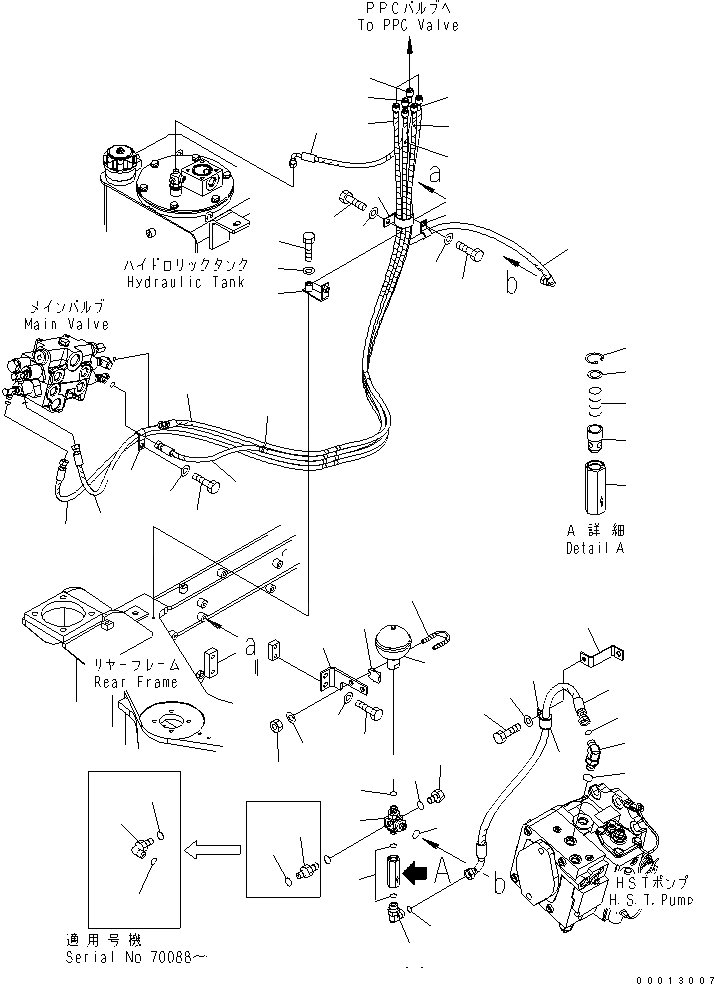

Схема запчастей Komatsu WA100-5-SN - ГИДРОЛИНИЯ (P.P.C ТРУБЫ) (ДЛЯ СОЕДИНИТ. УСТР-ВО) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24A
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49

№

Артикул

Название

Примечание

Количество

1

416-62-33511

HOSE,YELLOW

SN: 70001-UP

1шт.

|1

21U-62-34710

BAND¤ YELLOW

SN: 70001-UP

2шт.

2

416-62-33522

HOSE,ORANGE

SN: 70001-UP

1шт.

|2

21U-62-34740

BAND¤ ORANGE

SN: 70001-UP

2шт.

3

416-62-33531

HOSE,RED

SN: 70001-UP

1шт.

|3

21U-62-34760

BAND¤ RED

SN: 70001-UP

2шт.

4

416-62-33541

HOSE,BLUE

SN: 70001-UP

1шт.

|4

21U-62-34750

BAND¤ BLUE

SN: 70001-UP

2шт.

5

416-62-33930

PLATE

SN: 70001-UP

1шт.

6

01010-81045

BOLT

SN: 70001-UP

1шт.

7

01643-31032

WASHER

SN: 70001-UP

1шт.

8

419-09-11150

CLIP

SN: 70001-UP

1шт.

9

01010-81020

BOLT

SN: 70001-UP

1шт.

10

01643-31032

WASHER

SN: 70001-UP

1шт.

11

04435-51210

CLIP

SN: 70001-UP

1шт.

12

01010-81045

BOLT

SN: 70001-UP

1шт.

13

01643-31032

WASHER

SN: 70001-UP

1шт.

14

416-62-33552

HOSE,BLACK-BLUE

SN: 70001-UP

1шт.

|14

21U-62-34720

BAND¤ BLACK

SN: 70001-UP

2шт.

|14

21U-62-34750

BAND¤ BLUE

SN: 70001-UP

2шт.

15

20Y-60-11410

ACCUMULATOR

SN: 70001-UP

1шт.

16

416-62-33571

BRACKET

SN: 70001-UP

1шт.

17

01010-81020

BOLT

SN: 70001-UP

2шт.

18

01643-31032

WASHER

SN: 70001-UP

2шт.

19

07283-23442

CLIP

SN: 70001-UP

1шт.

20

07283-53444

SEAT

SN: 70001-UP

1шт.

21

01597-01009

NUT

SN: 70001-UP

2шт.

22

01643-31032

WASHER

SN: 70001-UP

2шт.

23

416-62-33960

TEE

SN: 70001-UP

1шт.

24

07002-12034

O-RING

SN: 70001-UP

3шт.

24A

07002-11423

O-RING

SN: 70088-UP

1шт.

25

02896-11009

O-RING

SN: 70001-UP

1шт.

26

02782-10210

ELBOW

SN: 70088-UP

1шт.

|26

02781-00210

UNION

SN: 70001-70087

1шт.

27

02896-11008

O-RING

SN: 70001-UP

1шт.

28

07040-11007

PLUG

SN: 70001-UP

1шт.

29

07002-11023

O-RING

SN: 70001-UP

1шт.

|30

205-60-64300

CHECK VALVE ASS'Y

SN: 70001-UP

1шт.

30

04065-01410

RING

SN: 70001-UP

1шт.

31

205-60-64290

BODY

SN: 70001-UP

1шт.

32

205-60-51390

POPPET

SN: 70001-UP

1шт.

33

205-60-51410

SPRING

SN: 70001-UP

1шт.

34

205-60-51420

SEAT

SN: 70001-UP

1шт.

35

02782-10422

ELBOW

SN: 70001-UP

1шт.

36

02896-11012

O-RING

SN: 70001-UP

2шт.

37

02782-10425

ELBOW

SN: 70001-UP

1шт.

38

07002-12434

O-RING

SN: 70001-UP

1шт.

39

416-62-33660

HOSE

SN: 70001-UP

1шт.

40

416-62-33970

BRACKET

SN: 70001-UP

1шт.

41

04434-52512

CLIP

SN: 70031-UP

1шт.

|41

04434-52712

CLIP

SN: 70001-70030

1шт.

42

07095-20318

CUSHION

SN: 70031-UP

1шт.

|42

07095-20418

CUSHION

SN: 70001-70030

1шт.

43

01010-81020

BOLT

SN: 70031-UP

1шт.

|43

01010-81025

BOLT

SN: 70001-70030

1шт.

44

01643-31032

WASHER

SN: 70001-UP

1шт.

45

416-62-33563

HOSE,RED-BLUE

SN: 70001-UP

1шт.

|45

21U-62-34760

BAND¤ RED

SN: 70001-UP

2шт.

|45

21U-62-34750

BAND¤ BLUE

SN: 70001-UP

2шт.

46

04434-51810

CLIP

SN: 70001-UP

1шт.

47

01010-81020

BOLT

SN: 70001-UP

1шт.

48

01643-31032

WASHER

SN: 70001-UP

1шт.

49

08034-20519

BAND

SN: 70001-UP

1шт.

Выбрано товаров: 63
