Запчасти Komatsu WA100-5-SN ПЕРЕДНИЙ МОСТ (КРЫШКАAND ТОРМОЗ.) ТРАНСМИССИЯ

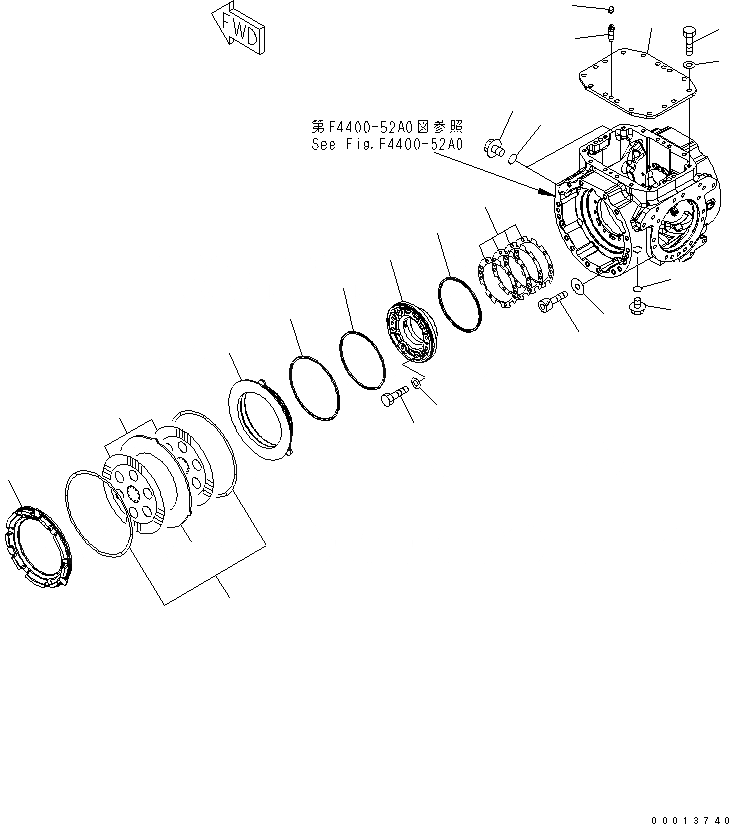

Схема запчастей Komatsu WA100-5-SN - ПЕРЕДНИЙ МОСТ (КРЫШКАAND ТОРМОЗ.) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

|1

417-22-30010

AXLE ASS'Y,FRONT

SN: 70001-UP

1шт.

|1

417-22-30050

AXLE ASS'Y,FRONT (ASD)

SN: 70001-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4400-51A0 TO F4400-54A0.

-1шт.

1

07044-12412

PLUG

SN: 70001-UP

1шт.

2

07002-12434

O-RING

SN: 70001-UP

1шт.

3

07041-13612

PLUG

SN: 70001-UP

2шт.

4

07002-13634

O-RING

SN: 70001-UP

2шт.

5

419-33-11460

BLEEDER

SN: 70001-UP

2шт.

6

417-22-33140

COVER

SN: 70001-UP

1шт.

7

01010-61230

BOLT

SN: 70001-UP

16шт.

8

01643-31232

WASHER

SN: 70001-UP

16шт.

9

566-32-11620

CAP

SN: 70001-UP

2шт.

11

417-22-31160

CARRIER

SN: 70001-UP

2шт.

12

417-22-31460

SHIM,T=0.05

SN: 70001-UP

2шт.

|12

417-22-31470

SHIM,T=0.2

SN: 70001-UP

2шт.

|12

417-22-31480

SHIM,T=0.3

SN: 70001-UP

2шт.

|12

417-22-31490

SHIM,T=0.8

SN: 70001-UP

2шт.

13

417-33-31430

RING

SN: 70001-UP

2шт.

14

01010-61040

BOLT

SN: 70001-UP

16шт.

15

01643-31032

WASHER

SN: 70001-UP

16шт.

16

417-33-31420

SEAL

SN: 70001-UP

2шт.

17

417-33-31250

PLATE

SN: 70001-UP

2шт.

18

417-33-31240

DISK

SN: 70001-UP

4шт.

19

417-33-31121

PISTON

SN: 70001-UP

2шт.

20

417-33-31410

SEAL

SN: 70001-UP

2шт.

21

417-33-31361

PLATE,OUTER

SN: 70001-UP

2шт.

22

417-33-31810

SPRING,WAVE

SN: 70001-UP

4шт.

23

01252-60816

BOLT

SN: 70001-UP

4шт.

24

154-61-16570

WASHER

SN: 70001-UP

4шт.

Выбрано товаров: 29
