Запчасти Komatsu WA100-5 ПОЛ (ПОЛ Э/ПРОВОДКА) (ОСНОВН. Э/ПРОВОДКА) (ДЛЯ КАБИНА ДЛЯ 2 ЧЕЛ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

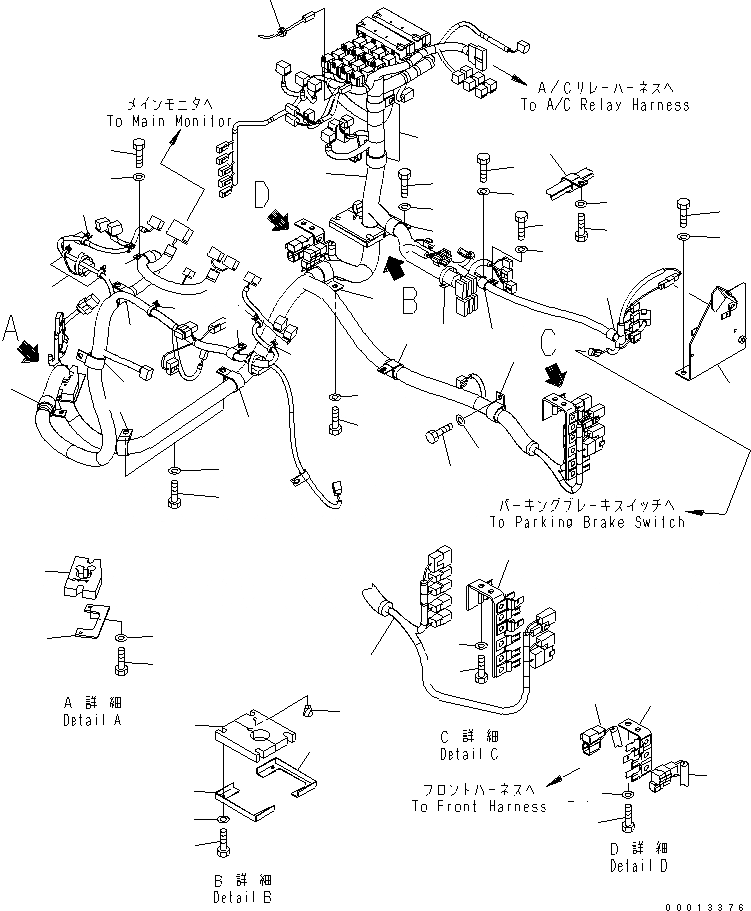

Схема запчастей Komatsu WA100-5 - ПОЛ (ПОЛ Э/ПРОВОДКА) (ОСНОВН. Э/ПРОВОДКА) (ДЛЯ КАБИНА ДЛЯ 2 ЧЕЛ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
1
1
2
3
3
3
3
3
3
4
4
5
5
5
6
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
29
30
31
32

Артикул

Название

Примечание

Количество

1

416-06-32115

WIRING HARNESS

SN: 70197-UP

1шт.

|1

0

WIRING HARNESS

SN: 70005-70196

1шт.

|1

416-06-32113

WIRING HARNESS

SN: 70001-70004

1шт.

|1

20Y-06-25250

CONNECTOR

SN: 70001-UP

1шт.

|1

20Y-06-25260

CONNECTOR

SN: 70001-UP

1шт.

|1

283-06-16110

BOX

SN: 70001-UP

2шт.

|1

283-06-16160

TERMINAL

SN: 70001-UP

60шт.

|1

418-06-35210

DIODE¤ 3A

SN: 70001-UP

9шт.

|1

418-06-35220

DIODE¤ 1.5A

SN: 70001-UP

1шт.

2

04434-53212

CLIP

SN: 70001-UP

1шт.

3

04434-53412

CLIP

SN: 70001-UP

6шт.

4

23S-62-25850

CLIP

SN: 70001-UP

3шт.

5

04434-51912

CLIP

SN: 70001-UP

3шт.

6

04434-52312

CLIP

SN: 70001-UP

2шт.

7

01010-81016

BOLT

SN: 70001-UP

15шт.

8

01643-31032

WASHER

SN: 70001-UP

15шт.

9

08034-20519

BAND

SN: 70001-UP

8шт.

10

418-944-3690

PLATE

SN: 70001-UP

1шт.

11

418-944-3640

SHEET

SN: 70001-UP

1шт.

12

01010-80625

BOLT

SN: 70001-UP

2шт.

13

01643-30623

WASHER

SN: 70001-UP

2шт.

14

418-06-31610

PLATE

SN: 70001-UP

2шт.

15

418-944-3650

SHEET

SN: 70001-UP

1шт.

16

07049-01012

PLUG

SN: 70001-UP

1шт.

17

01010-80612

BOLT

SN: 70001-UP

4шт.

18

01643-30623

WASHER

SN: 70001-UP

4шт.

19

418-944-3431

BRACKET

SN: 70001-UP

1шт.

20

01010-81016

BOLT

SN: 70001-UP

2шт.

21

01643-31032

WASHER

SN: 70001-UP

2шт.

22

419-06-31343

BRACKET

SN: 70001-UP

1шт.

23

01010-81016

BOLT

SN: 70001-UP

2шт.

24

01643-31032

WASHER

SN: 70001-UP

2шт.

25

418-944-3680

BRACKET

SN: 70001-UP

1шт.

26

01010-81025

BOLT

SN: 70001-UP

2шт.

27

01643-31032

WASHER

SN: 70001-UP

2шт.

28

08059-00310

CLIP

SN: 70001-UP

20шт.

29

04434-53412

CLIP

SN: 70001-UP

1шт.

30

01010-81020

BOLT

SN: 70001-UP

1шт.

31

01643-31032

WASHER

SN: 70001-UP

1шт.

32

417-06-12560

GROMMET

SN: 70001-UP

1шт.

Выбрано товаров: 40
