Запчасти Komatsu WA100-5-CN КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА

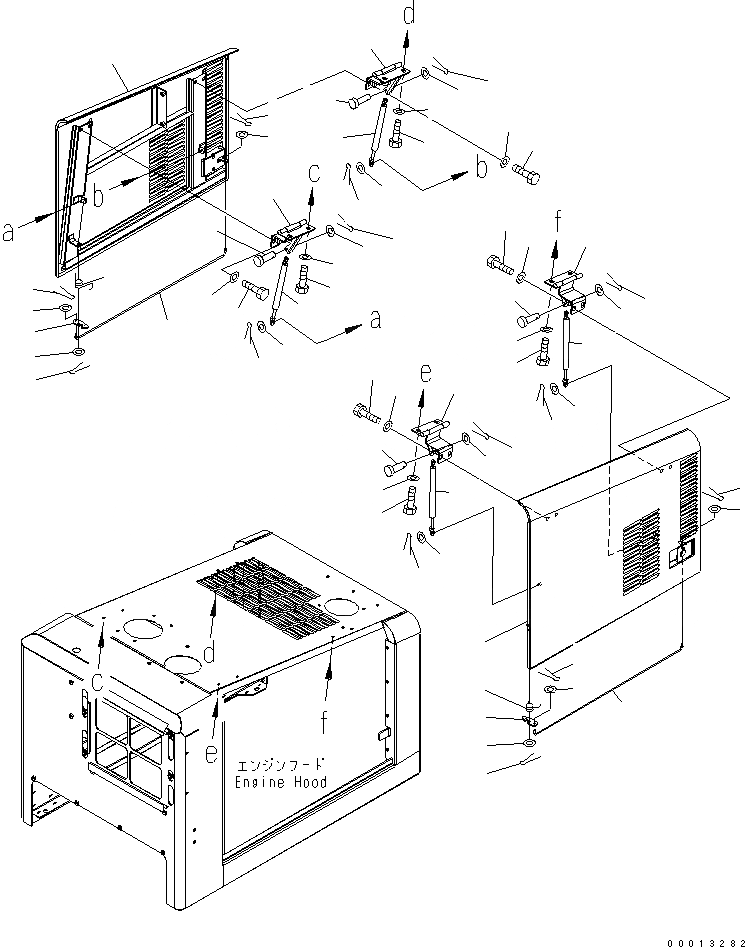

Схема запчастей Komatsu WA100-5-CN - КАПОТ (ДВЕРЬ) ЧАСТИ КОРПУСА
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
17
17
18
19
19
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24

Артикул

Название

Примечание

Количество

1

416-54-31541

DOOR,L.H.

SN: 70001-UP

1шт.

|1

421-54-11364

LOCK ASS'Y (WELDED)

SN: 70001-UP

1шт.

2

417-54-21650

STRIKER

SN: 70001-UP

1шт.

3

416-54-31632

ROD

SN: 70001-UP

1шт.

4

417-54-21610

SPRING

SN: 70001-UP

1шт.

5

04050-11612

PIN

SN: 70001-UP

2шт.

6

01641-20608

WASHER

SN: 70001-UP

2шт.

7

04050-13020

PIN

SN: 70001-UP

1шт.

8

01641-21016

WASHER

SN: 70001-UP

1шт.

9

416-54-31531

DOOR,R.H.

SN: 70001-UP

1шт.

|9

421-54-11364

LOCK ASS'Y

SN: 70001-UP

1шт.

10

417-54-21650

STRIKER

SN: 70001-UP

1шт.

11

416-54-31632

ROD

SN: 70001-UP

1шт.

12

417-54-21660

SPRING,R.H.

SN: 70001-UP

1шт.

13

04050-11612

PIN

SN: 70001-UP

2шт.

14

01641-20608

WASHER

SN: 70001-UP

2шт.

15

04050-13020

PIN

SN: 70001-UP

1шт.

16

01641-21016

WASHER

SN: 70001-UP

1шт.

17

418-54-31960

GAS SPRING

SN: 70001-UP

4шт.

18

416-54-34711

HINGE

SN: 70001-UP

1шт.

19

416-54-34721

HINGE

SN: 70001-UP

3шт.

20

01010-81225

BOLT

SN: 70001-UP

16шт.

21

01643-31232

WASHER

SN: 70001-UP

16шт.

22

04205-10830

PIN

SN: 70001-UP

4шт.

23

01640-20816

WASHER

SN: 70001-UP

8шт.

24

04050-12015

PIN,COTTER

SN: 70001-UP

8шт.
