WA100-3A-S S/N 50001-52999
/
ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
/

ГИДРОЛИНИЯ ТРАНСМИССИИ(№-)

Запчасти Komatsu WA100-3A-S ГИДРОЛИНИЯ ТРАНСМИССИИ(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

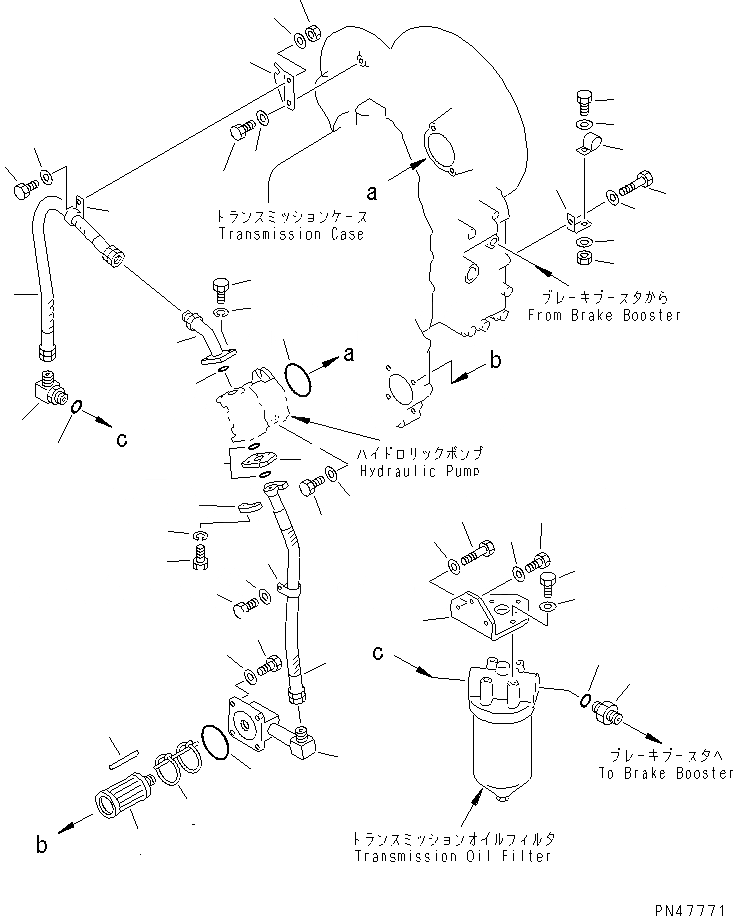

Схема запчастей Komatsu WA100-3A-S - ГИДРОЛИНИЯ ТРАНСМИССИИ(№-) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
39
39
39
40
40
40
40
40
40
41
41

№

Артикул

Название

Примечание

Количество

|1

416-15-21010

TRANSMISSION ASS'Y

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|1

417-15-14510

STRAINER ASS'Y

SN: 50001-UP

1шт.

1

417-15-14640

STRAINER

SN: 50001-UP

1шт.

2

417-15-14660

MAGNET

SN: 50001-UP

5шт.

3

417-15-14650

SUPPORT

SN: 50001-UP

1шт.

4

417-15-14621

FLANGE

SN: 50001-UP

1шт.

5

07000-02085

O-RING (K1)

SN: 50001-UP

1шт.

6

01010-81080

BOLT

SN: 50001-UP

4шт.

7

01643-31032

WASHER

SN: 50001-UP

4шт.

8

417-15-14610

HOSE

SN: 50001-UP

1шт.

9

07373-11000

SPACER

SN: 50001-UP

1шт.

10

07000-73028

O-RING (K1)

SN: 50001-UP

2шт.

11

07371-01049

FLANGE

SN: 50001-UP

2шт.

12

07372-01040

BOLT

SN: 50001-UP

4шт.

13

01602-21030

WASHER,SPRING

SN: 50001-UP

4шт.

14

417-15-14541

TUBE

SN: 50001-UP

1шт.

15

07000-73028

O-RING (K1)

SN: 50001-UP

1шт.

16

01010-60835

BOLT

SN: 50001-UP

4шт.

17

01602-20825

WASHER,SPRING

SN: 50001-UP

4шт.

18

07102-20608

HOSE

SN: 50001-UP

1шт.

19

419-15-14641

ELBOW

SN: 50001-UP

1шт.

20

07002-03334

O-RING (K1)

SN: 50001-UP

1шт.

21

07000-02085

O-RING (K1)

SN: 50001-UP

1шт.

22

01010-81030

BOLT

SN: 50001-UP

2шт.

23

01643-31032

WASHER

SN: 50001-UP

2шт.

24

417-15-14580

SUPPORT

SN: 50001-UP

1шт.

25

01010-81035

BOLT

SN: 50001-UP

4шт.

26

01643-31032

WASHER

SN: 50001-UP

4шт.

27

01010-31235

BOLT

SN: 50001-UP

2шт.

28

01010-31295

BOLT

SN: 50001-UP

1шт.

29

01643-31232

WASHER

SN: 50001-UP

3шт.

30

113-60-33270

NIPPLE

SN: 50001-UP

1шт.

31

07002-03334

O-RING (K1)

SN: 50001-UP

1шт.

32

581-04-22290

CLIP

SN: 50001-UP

1шт.

33

01010-31220

BOLT

SN: 50001-UP

1шт.

34

01643-31232

WASHER

SN: 50001-UP

1шт.

35

417-43-11420

PLATE

SN: 50001-UP

1шт.

36

417-15-14561

PLATE

SN: 50001-UP

1шт.

37

01010-61045

BOLT

SN: 50001-UP

1шт.

38

08036-23014

CLIP

SN: 50001-UP

2шт.

39

01010-81025

BOLT

SN: 50001-UP

3шт.

40

01643-31032

WASHER

SN: 50001-UP

5шт.

41

01580-01008

NUT

SN: 50001-UP

2шт.

Выбрано товаров: 44
