Запчасти Komatsu WA100-3A-S КАБИНА (8/8) (ЭЛЕКТРИКА)(№-) РАМА И ЧАСТИ КОРПУСА

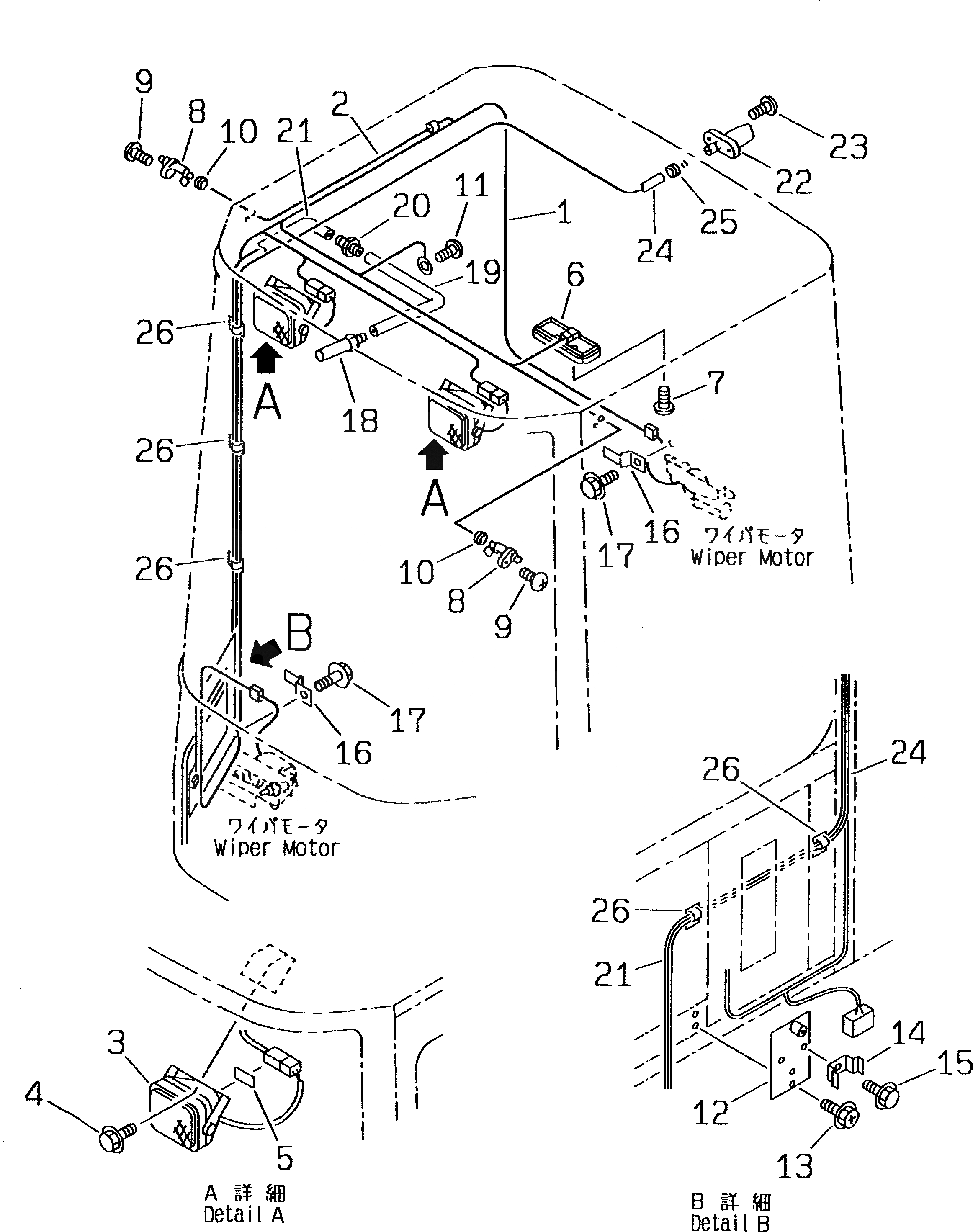

Схема запчастей Komatsu WA100-3A-S - КАБИНА (8/8) (ЭЛЕКТРИКА)(№-) РАМА И ЧАСТИ КОРПУСА

Артикул

Название

Примечание

Количество

|1

417-56-21000

CAB ASS'Y

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5501 TO 5508.

-1шт.

1

421-56-21650

WIRING HARNESS

SN: 50001-UP

1шт.

2

417-56-21150

CABLE

SN: 50001-UP

1шт.

3

421-06-23360

LAMP ASS'Y,WORK

SN: 50001-UP

2шт.

|3

421-06-23330

BULB¤ 70W

SN: 50001-UP

2шт.

|3

421-06-23320

LENS

SN: 50001-UP

2шт.

4

01435-01220

BOLT

SN: 50001-UP

2шт.

5

421-56-21680

FASTENER

SN: 50001-UP

4шт.

6

421-06-26210

LAMP ASS'Y,ROOM

SN: 50001-UP

1шт.

|6

08116-02410

BULB¤ 10W

SN: 50001-UP

2шт.

|6

421-06-26250

LENS

SN: 50001-UP

2шт.

7

01023-70512

SCREW

SN: 50001-UP

2шт.

8

421-56-21730

SWITCH,DOOR

SN: 50001-UP

2шт.

9

01220-70512

SCREW

SN: 50001-UP

2шт.

10

08037-01008

GROMMET

SN: 50001-UP

2шт.

11

01023-60510

SCREW

SN: 50001-UP

1шт.

12

421-56-21660

BRACKET

SN: 50001-UP

1шт.

13

421-09-21410

SCREW

SN: 50001-UP

2шт.

14

08053-15010

CLIP

SN: 50001-UP

1шт.

15

01435-01016

BOLT

SN: 50001-UP

1шт.

16

08053-01510

CLIP

SN: 50001-UP

2шт.

17

01435-01016

BOLT

SN: 50001-UP

2шт.

18

22T-55-11630

NOZZLE ASS'Y,FRONT

SN: 50001-UP

1шт.

19

07270-20465

TUBE,WASHER

SN: 50001-UP

1шт.

20

421-07-15110

JOINT

SN: 50001-UP

1шт.

21

421-54-15440

HOSE,WASHER

SN: 50001-UP

1шт.

22

417-56-21550

NOZZLE,REAR

SN: 50001-UP

1шт.

23

01224-70416

SCREW

SN: 50001-UP

2шт.

24

421-54-15440

HOSE,WASHER

SN: 50001-UP

1шт.

25

08037-01008

GROMMET

SN: 50001-UP

1шт.

26

421-54-15520

CLIP

SN: 50001-UP

5шт.

Выбрано товаров: 32
