Запчасти Komatsu WA100-3A ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА¤ ЛИНИЯ ГИДРОЦИЛИНДРА КОВША) (С СОЕДИНИТ. УСТР-ВО) ГИДРАВЛИКА

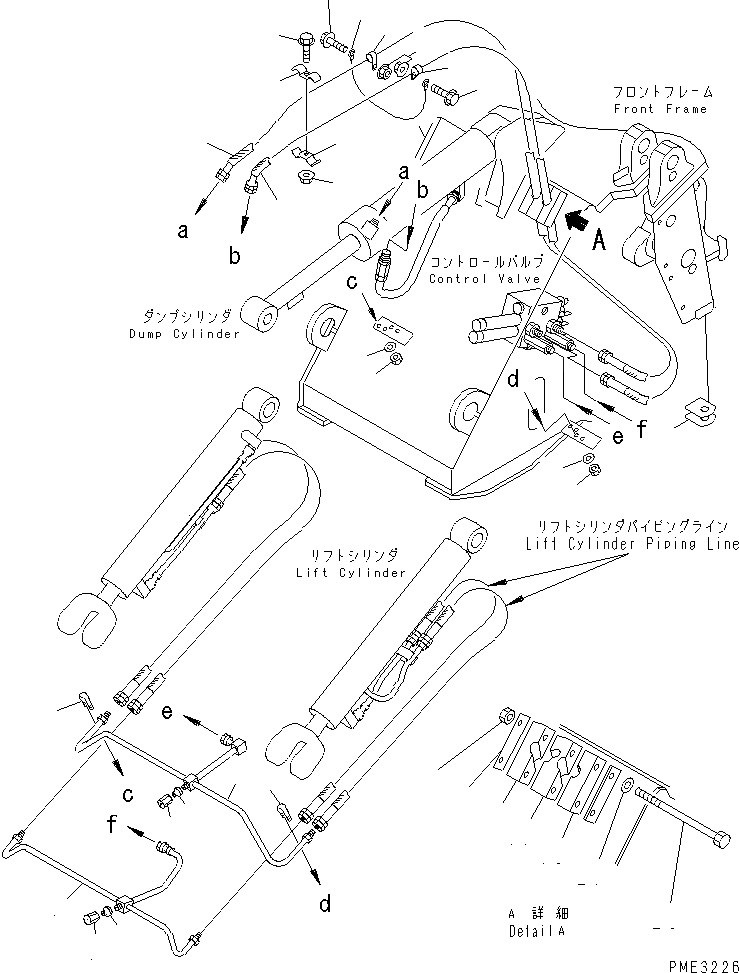

Схема запчастей Komatsu WA100-3A - ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА¤ ЛИНИЯ ГИДРОЦИЛИНДРА КОВША)    (С СОЕДИНИТ. УСТР-ВО) ГИДРАВЛИКА
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

1

417-62-23190

TUBE

SN: 53001-UP

1шт.

2

417-62-23180

TUBE

SN: 53001-UP

1шт.

3

07283-32236

CLIP

SN: 53001-UP

4шт.

4

01597-01009

NUT

SN: 53001-UP

8шт.

5

01643-31032

WASHER

SN: 53001-UP

8шт.

6

07221-20315

NUT

SN: 53001-UP

2шт.

7

07222-00312

PLUG

SN: 53001-UP

2шт.

8

417-62-23120

HOSE

SN: 53001-UP

2шт.

9

417-62-13470

CLAMP

SN: 53001-UP

2шт.

10

01435-01050

BOLT

SN: 53001-UP

1шт.

11

01584-01008

NUT

SN: 53001-UP

1шт.

12

424-09-12570

CLIP

SN: 53001-UP

2шт.

13

419-62-13460

WIRE

SN: 53001-UP

1шт.

14

01435-01225

BOLT

SN: 53001-UP

2шт.

15

01584-01210

NUT

SN: 53001-UP

2шт.

|16

417-62-13452

RUBBER ASS'Y

SN: 53001-UP

1шт.

16

417-62-13631

RUBBER

SN: 53001-UP

1шт.

17

417-62-13641

RUBBER

SN: 53001-UP

1шт.

18

417-62-13651

RUBBER

SN: 53001-UP

1шт.

19

417-62-23550

PLATE

SN: 53001-UP

1шт.

20

01011-81045

BOLT

SN: 53001-UP

2шт.

21

01643-31032

WASHER

SN: 53001-UP

2шт.

22

01594-01008

NUT

SN: 53001-UP

2шт.

Выбрано товаров: 23
