Запчасти Komatsu WA100-3-X ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ)(№-) ТРАНСМИССИЯ

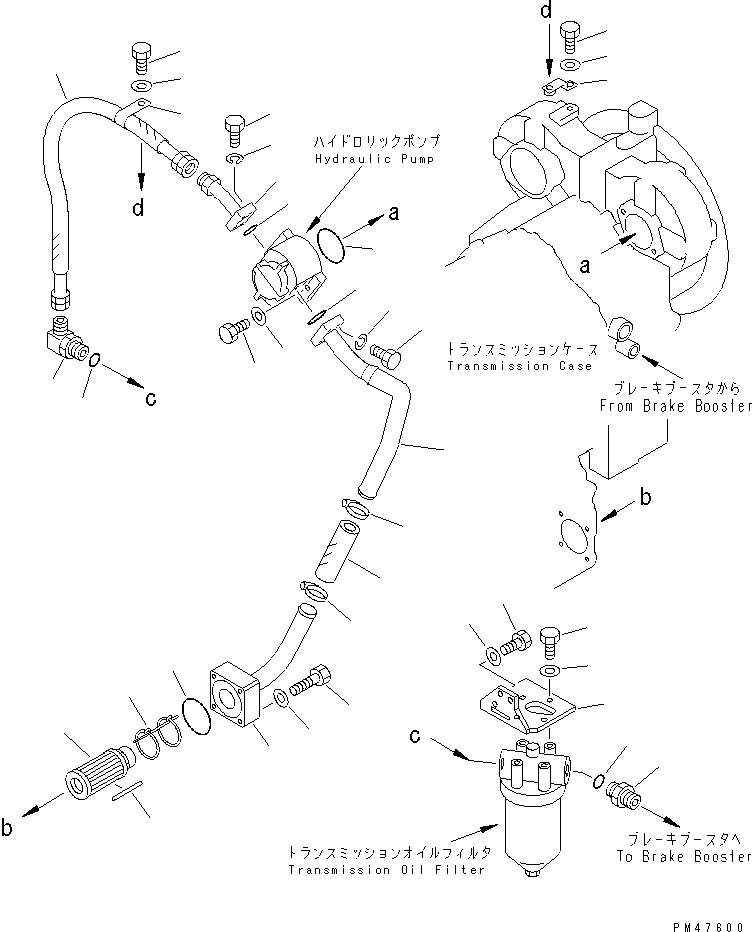

Схема запчастей Komatsu WA100-3-X - ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ)(№-) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33

Артикул

Название

Примечание

Количество

|1

714-15-10000

TRANSMISSION ASS'Y

SN: 60001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|1

419-15-14510

STRAINER ASS'Y

SN: 60001-UP

1шт.

1

419-15-14650

STRAINER

SN: 60001-UP

1шт.

2

417-15-14660

MAGNET

SN: 60001-UP

5шт.

3

419-15-14660

SPRING,SUPPORT

SN: 60001-UP

1шт.

4

714-11-18850

FLANGE

SN: 60001-UP

1шт.

5

07000-02085

O-RING

SN: 60001-UP

1шт.

6

01010-81065

BOLT

SN: 60001-UP

4шт.

7

01643-31032

WASHER

SN: 60001-UP

4шт.

8

714-11-18860

TUBE

SN: 60001-UP

1шт.

9

419-15-14752

HOSE

SN: 60001-UP

1шт.

10

07281-00489

CLAMP

SN: 60001-UP

2шт.

11

07000-73035

O-RING

SN: 60001-UP

1шт.

12

01010-81035

BOLT

SN: 60001-UP

4шт.

13

01602-21030

WASHER,SPRING

SN: 60001-UP

4шт.

14

714-11-18870

TUBE

SN: 60001-UP

1шт.

15

07000-73028

O-RING

SN: 60001-UP

1шт.

16

01010-60835

BOLT

SN: 60001-UP

4шт.

17

01602-20825

WASHER,SPRING

SN: 60001-UP

4шт.

18

07102-20608

HOSE

SN: 60001-UP

1шт.

19

419-15-14641

ELBOW

SN: 60001-UP

1шт.

20

07002-03334

O-RING

SN: 60001-UP

2шт.

21

113-60-33270

NIPPLE

SN: 60001-UP

1шт.

22

07000-02085

O-RING

SN: 60001-UP

1шт.

23

01010-31030

BOLT

SN: 60001-UP

2шт.

24

01643-31032

WASHER

SN: 60001-UP

2шт.

25

714-11-18830

SUPPORT

SN: 60001-UP

1шт.

26

01010-81035

BOLT

SN: 60001-UP

4шт.

27

01643-31032

WASHER

SN: 60001-UP

4шт.

28

01010-31235

BOLT

SN: 60001-UP

3шт.

29

01643-31232

WASHER

SN: 60001-UP

3шт.

30

714-11-18880

PLATE

SN: 60001-UP

1шт.

31

08036-23014

CLIP

SN: 60001-UP

1шт.

32

01010-81020

BOLT

SN: 60001-UP

2шт.

33

01643-31032

WASHER

SN: 60001-UP

2шт.

Выбрано товаров: 36
