Запчасти Komatsu WA100-3-HW ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

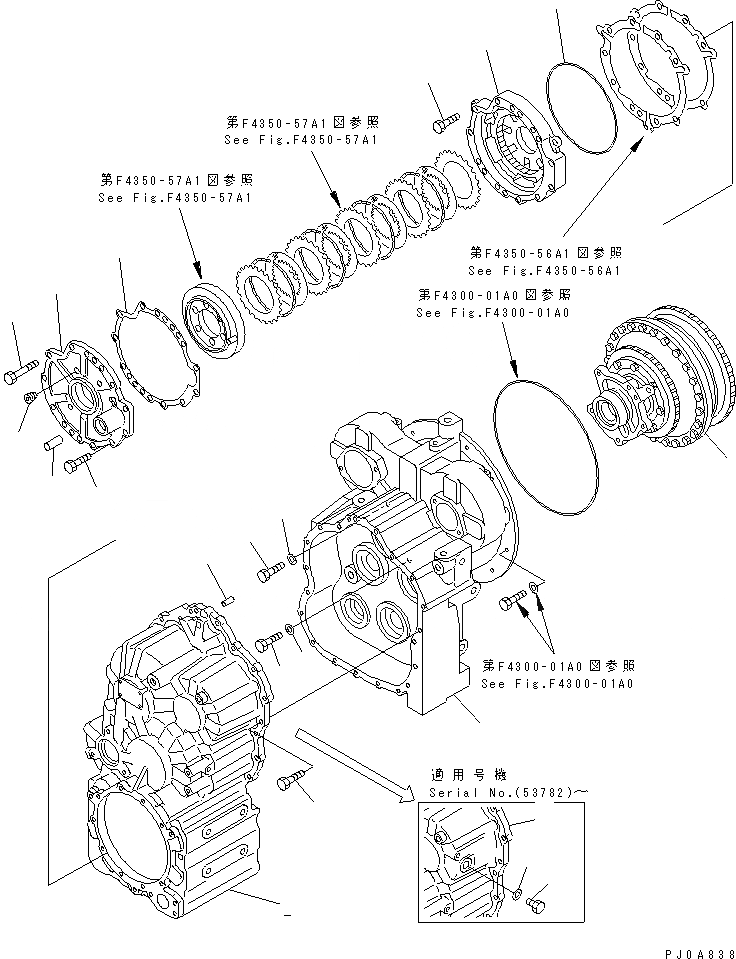

Схема запчастей Komatsu WA100-3-HW - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
2
2A
2B
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-15-10004

TRANSMISSION ASS'Y

SN: (54021)-UP

1шт.

|1

714-15-10003

TRANSMISSION ASS'Y

SN: (53782)-(54020)

1шт.

|1

714-15-10002

TRANSMISSION ASS'Y

SN: (53682)-(53781)

1шт.

|1

714-15-10001

TRANSMISSION ASS'Y

SN: (53412)-(53681)

1шт.

|1

714-15-10000

TRANSMISSION ASS'Y

SN: 63001-(53411)

1шт.

|$$7

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO F4350-67A1.

-1шт.

1

711-58-00300

TORQUE CONVERTER A.

SN: 63001-UP

1шт.

2

714-11-11212

CASE,FRONT

SN: (53782)-UP

1шт.

|2

714-11-11211

CASE,FRONT

SN: 63001-(53781)

1шт.

2A

419-15-18220

PLUG

SN: (53782)-UP

1шт.

2B

07005-02216

GASKET

SN: (53782)-UP

1шт.

3

714-11-11121

CASE,TORQUE CONVERTER

SN: 63001-UP

1шт.

4

04020-01228

PIN,DOWEL

SN: 63001-UP

2шт.

5

01010-81240

BOLT

SN: (53707)-UP

19шт.

|5

01010-81240

BOLT

SN: 63001-(53706)

20шт.

6

01010-81280

BOLT

SN: 63001-UP

3шт.

7

01010-81235

BOLT

SN: 63001-UP

2шт.

8

01643-31232

WASHER

SN: 63001-UP

5шт.

9

714-11-18311

HOUSING

SN: 63001-UP

1шт.

10

714-11-18321

RETAINER

SN: 63001-UP

1шт.

11

714-11-18691

GASKET (K1)

SN: 63001-UP

1шт.

12

01010-81235

BOLT

SN: 63001-UP

3шт.

13

01010-81275

BOLT

SN: 63001-UP

9шт.

14

01010-81235

BOLT

SN: 63001-UP

2шт.

15

04020-01228

PIN,DOWEL

SN: 63001-UP

2шт.

16

07000-05260

O-RING (K1)

SN: 63001-UP

1шт.

17

07043-70211

PLUG

SN: 63001-UP

3шт.

18

419-15-18131

LIQUID GASKET,(NOT SHOWN) (K1)

SN: 63001-UP

1шт.

Выбрано товаров: 29
