Запчасти Komatsu WA100-3-HW ЗАДН. ПОЛН. КРЫЛО (КРЫЛО ШИР. MM) ЧАСТИ КОРПУСА

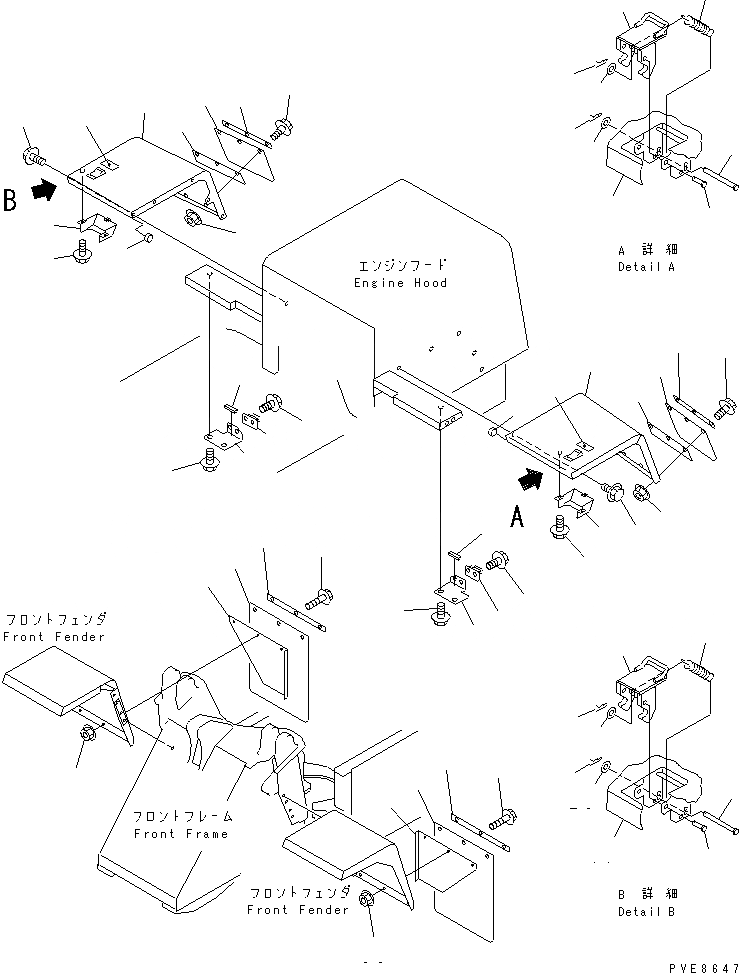

Схема запчастей Komatsu WA100-3-HW - ЗАДН. ПОЛН. КРЫЛО (КРЫЛО ШИР. MM) ЧАСТИ КОРПУСА
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
44
44

Артикул

Название

Примечание

Количество

1

416-54-24310

FENDER

SN: 63001-UP

1шт.

2

01435-01225

BOLT

SN: 63001-UP

3шт.

3

09415-01008

CAP

SN: 63001-UP

2шт.

4

417-54-24392

BRACKET

SN: 63001-UP

1шт.

5

417-54-24270

SHEET

SN: 63001-UP

1шт.

6

01435-01225

BOLT

SN: 63001-UP

2шт.

7

417-54-24630

LATCH

SN: 63001-UP

1шт.

8

415-54-11630

PIN

SN: 63001-UP

1шт.

9

04205-10622

PIN

SN: 63001-UP

2шт.

10

01641-20608

WASHER

SN: 63001-UP

3шт.

11

04052-10633

PIN

SN: 63001-UP

3шт.

12

417-54-24610

SPRING

SN: 63001-UP

1шт.

13

417-54-24620

STRIKER

SN: 63001-UP

1шт.

14

01435-01016

BOLT

SN: 63001-UP

2шт.

15

417-54-24640

COVER

SN: 63001-UP

1шт.

16

01435-01016

BOLT

SN: 63001-UP

3шт.

17

416-54-24320

FENDER

SN: 63001-UP

1шт.

18

01435-01225

BOLT

SN: 63001-UP

3шт.

19

09415-01008

CAP

SN: 63001-UP

2шт.

20

417-54-24482

BRACKET

SN: 63001-UP

1шт.

21

417-54-24270

SHEET

SN: 63001-UP

1шт.

22

01435-01225

BOLT

SN: 63001-UP

2шт.

23

417-54-24630

LATCH

SN: 63001-UP

1шт.

24

415-54-11630

PIN

SN: 63001-UP

1шт.

25

04205-10622

PIN

SN: 63001-UP

2шт.

26

01641-20608

WASHER

SN: 63001-UP

3шт.

27

04052-10633

PIN

SN: 63001-UP

3шт.

28

417-54-24610

SPRING

SN: 63001-UP

1шт.

29

417-54-24620

STRIKER

SN: 63001-UP

1шт.

30

01435-01016

BOLT

SN: 63001-UP

2шт.

31

417-54-24640

COVER

SN: 63001-UP

1шт.

32

01435-01016

BOLT

SN: 63001-UP

3шт.

33

417-54-24510

SHEET

SN: 63001-UP

2шт.

34

417-54-24520

PLATE

SN: 63001-UP

2шт.

35

01435-01225

BOLT

SN: 63001-UP

6шт.

36

01584-01210

NUT

SN: 63001-UP

6шт.

37

417-54-24530

SHEET

SN: 63001-UP

2шт.

38

417-54-24540

PLATE

SN: 63001-UP

2шт.

39

01435-01225

BOLT

SN: 63001-UP

6шт.

40

01584-01210

NUT

SN: 63001-UP

6шт.

41

09805-C0881

PLATE¤ SAFETY,SAFETY

SN: 63001-UP

2шт.

42

416-54-24160

PLATE,L.H.

SN: 63001-UP

1шт.

43

416-54-24170

PLATE,R.H.

SN: 63001-UP

1шт.

44

416-54-24210

PLATE

SN: 63001-UP

2шт.

Выбрано товаров: 44
