Komatsu
/
Погрузчики фронтальные
/
515-1 S/N 10001-UP
/
РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ
/

РУЛЕВ. УПРАВЛЕНИЕ МЕХАНИЗМ

Запчасти Komatsu 515-1 РУЛЕВ. УПРАВЛЕНИЕ МЕХАНИЗМ РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ

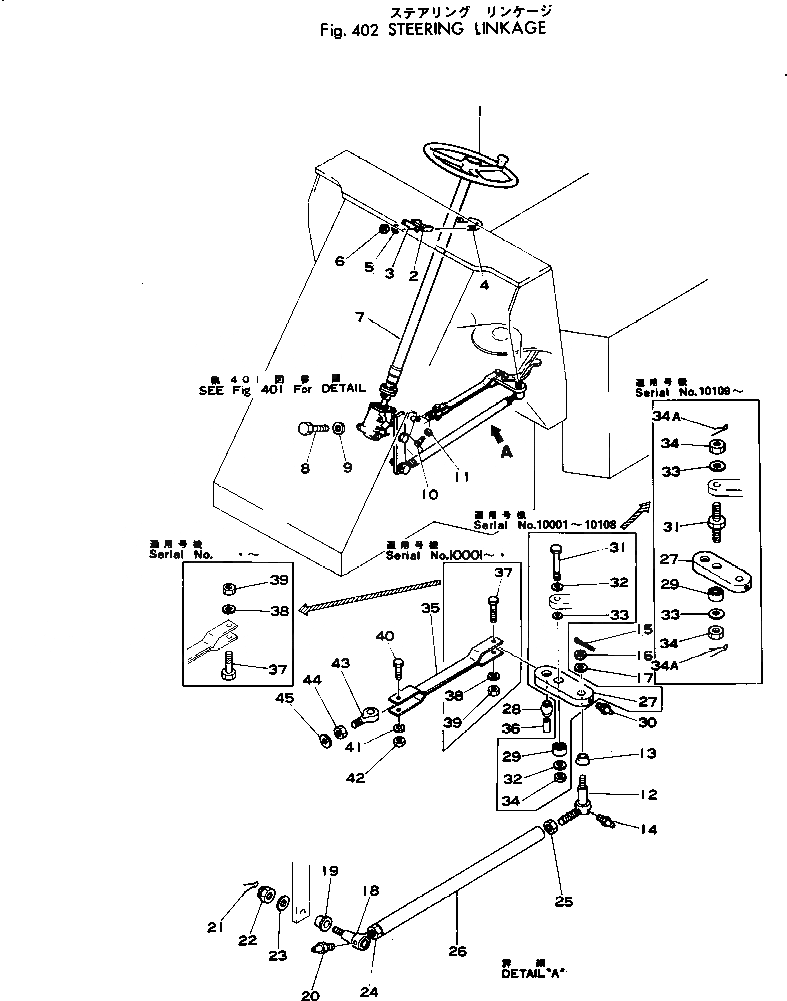

Схема запчастей Komatsu 515-1 - РУЛЕВ. УПРАВЛЕНИЕ МЕХАНИЗМ РУЛЕВ. УПРАВЛЕНИЕ И СИСТЕМА УПРАВЛЕНИЯ

№

Артикул

Название

Примечание

Количество

1

385-11037861

STEERING WHEEL ASS'Y,(SEE FIG.401)

SN: 10001-UP

1шт.

2

380-144068-1

BLOCK

SN: 10001-UP

1шт.

3

380-218408-1

SPACER

SN: 10001-UP

-1шт.

4

380-218420-1

U-BOLT

SN: 10001-UP

1шт.

5

382-025534-1

WASHER

SN: 10001-UP

2шт.

6

384-9413979

NUT

SN: 10001-UP

2шт.

7

385-10230591

STEERING GEAR ASS'Y,(SEE FIG.401)

SN: 10625-UP

1шт.

|7

385-11037501

STEERING GEAR ASS'Y,(SEE FIG.401)

SN: 10001-10624

1шт.

8

382-024853-1

BOLT

SN: 10001-UP

3шт.

9

382-025535-1

WASHER

SN: 10001-UP

3шт.

10

381-941415-1

BOLT

SN: .-UP

2шт.

|10

0

BOLT

SN: 10001-.

2шт.

11

382-025933-1

NUT

SN: 10001-UP

2шт.

|12

385-11037871

DRAG LINK ASS'Y

SN: 10001-UP

1шт.

|12

385-11089601

SOCKET ASS'Y

SN: 10001-UP

1шт.

12

385-11037921

SOCKET ASS'Y

SN: 10001-UP

1шт.

13

385-11037941

SEAL

SN: 10001-UP

1шт.

14

384-0109454

FITTING

SN: 10001-UP

1шт.

15

384-0103387

PIN

SN: 10001-UP

1шт.

16

385-11089711

NUT

SN: 10001-UP

1шт.

17

385-11089721

WASHER

SN: 10001-UP

1шт.

|18

385-11089611

SOCKET ASS'Y

SN: 10001-UP

1шт.

18

385-11037931

SOCKET,L.H. THREAD

SN: 10001-UP

1шт.

19

385-11037941

SEAL

SN: 10001-UP

1шт.

20

384-0109454

FITTING

SN: 10001-UP

1шт.

21

384-0103387

PIN

SN: 10001-UP

1шт.

22

385-11089711

NUT

SN: 10001-UP

1шт.

23

385-11089721

WASHER

SN: 10001-UP

1шт.

24

385-11037961

NUT,L.H. THREAD

SN: 10001-UP

1шт.

25

385-11037971

NUT

SN: 10001-UP

1шт.

26

385-11037951

PIPE

SN: 10001-UP

1шт.

|27

385-10230611

LEVER ASS'Y

SN: 10625-UP

1шт.

|27

385-11015081

LEVER ASS'Y

SN: 10001-10624

1шт.

27

385-10230621

SUPPORT

SN: 10625-UP

1шт.

|27

385-11015071

SUPPORT

SN: 10001-10624

1шт.

28

385-11287451

BUSHING

SN: 10937-UP

1шт.

|28

0

BUSHING

SN: 10001-10936

1шт.

29

381-454289-1

BEARING

SN: 10001-UP

1шт.

30

384-0109461

FITTING

SN: 10001-UP

1шт.

31

385-11211461

STUD

SN: 10193-UP

1шт.

|31

0

STUD

SN: 10109-10192

1шт.

|31

382-024865-1

BOLT

SN: 10001-10108

1шт.

32

382-025536-1

WASHER

SN: 10001-10108

2шт.

33

382-025546-1

WASHER

SN: 10433-UP

2шт.

|33

0

WASHER

SN: 10109-10432

2шт.

|33

382-025546-1

WASHER

SN: 10001-10108

1шт.

34

384-9412230

NUT

SN: 10109-UP

2шт.

|34

384-9412230

NUT

SN: 10013-10108

1шт.

|34

0

NUT

SN: 10001-10012

1шт.

34A

384-0103374

PIN

SN: 10109-UP

2шт.

35

385-11015062

LINK

SN: 10001-UP

1шт.

36

381-936947-1

TUBE

SN: 10001-UP

1шт.

37

382-024865-1

BOLT

SN: 10001-UP

1шт.

38

382-025536-1

WASHER

SN: 10001-UP

1шт.

39

384-9412230

NUT

SN: 10013-UP

1шт.

|39

0

NUT

SN: 10001-10012

1шт.

40

382-024890-1

BOLT

SN: 10001-UP

1шт.

41

382-025548-1

WASHER

SN: 10001-UP

1шт.

42

384-9413983

NUT

SN: 10001-UP

1шт.

43

381-923564-1

END

SN: 10001-UP

1шт.

44

382-025632-1

NUT

SN: 10001-UP

1шт.

45

385-10292541

WASHER

SN: 10945-UP

1шт.

|45

0

WASHER

SN: 10001-10924

1шт.

Выбрано товаров: 63
