Запчасти Komatsu JV130WH-1 ЗАДН. КРЫЛО И ЛЕСТНИЦА РАМА И КУЗОВ

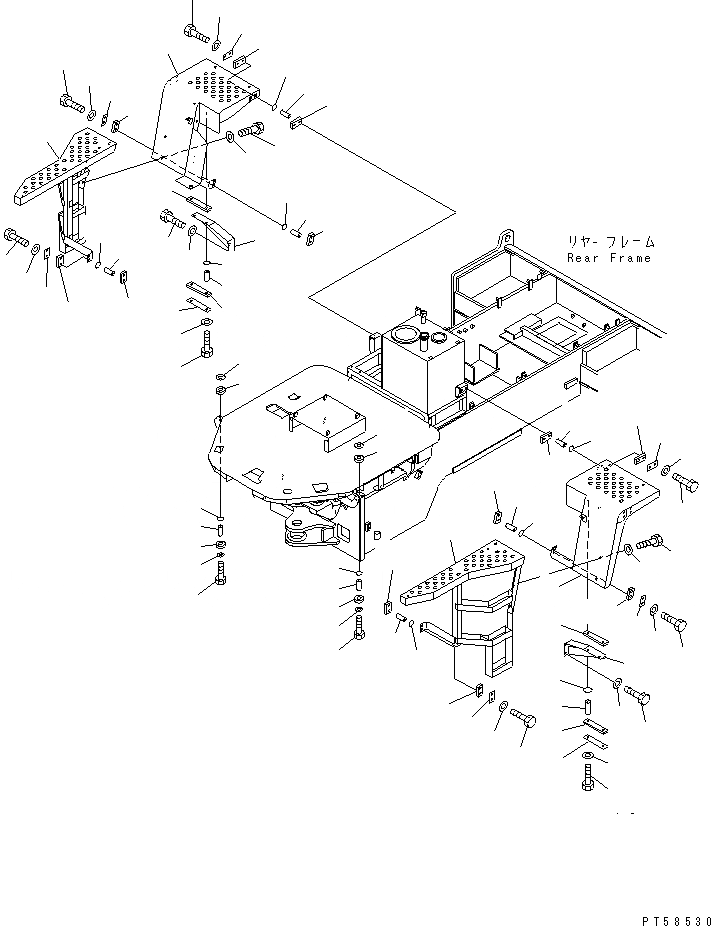

Схема запчастей Komatsu JV130WH-1 - ЗАДН. КРЫЛО И ЛЕСТНИЦА РАМА И КУЗОВ
1
2
3
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34

Артикул

Название

Примечание

Количество

1

273-54-65131

FENDER,L.H.

SN: 21001-UP

1шт.

2

273-54-65141

FENDER,R.H.

SN: 21001-UP

1шт.

3

273-54-65211

BRACKET,L.H.

SN: 21001-UP

1шт.

4

273-54-65221

BRACKET,R.H.

SN: 21001-UP

1шт.

5

01010-81230

BOLT

SN: 21001-UP

4шт.

6

01643-31232

WASHER

SN: 21001-UP

4шт.

7

273-54-65340

PLATE

SN: 21001-UP

2шт.

8

273-54-65250

CUSHION

SN: 21001-UP

4шт.

9

273-54-65280

PIPE

SN: 21001-UP

4шт.

10

01010-81265

BOLT

SN: 21001-UP

4шт.

11

01643-31232

WASHER

SN: 21001-UP

4шт.

12

07000-12018

O-RING

SN: 21001-UP

4шт.

13

273-54-65320

PLATE

SN: 21001-UP

4шт.

14

273-54-65280

PIPE

SN: 21001-UP

4шт.

15

273-54-65230

CUSHION

SN: 21001-UP

4шт.

16

01010-81260

BOLT

SN: 21001-UP

4шт.

17

01643-31232

WASHER

SN: 21001-UP

4шт.

18

07000-12018

O-RING

SN: 21001-UP

8шт.

19

273-54-65330

PLATE

SN: 21001-UP

2шт.

20

273-54-65240

CUSHION

SN: 21001-UP

4шт.

21

273-54-65270

PIPE

SN: 21001-UP

4шт.

22

01010-81260

BOLT

SN: 21001-UP

4шт.

23

01643-31232

WASHER

SN: 21001-UP

4шт.

24

273-870-7410

LADDER,L.H.

SN: 21001-UP

1шт.

25

273-870-7420

LADDER,R.H.

SN: 21001-UP

1шт.

26

01010-81225

BOLT

SN: 21001-UP

2шт.

27

01643-31232

WASHER

SN: 21001-UP

2шт.

28

01010-81230

BOLT

SN: 21001-UP

4шт.

29

01643-31232

WASHER

SN: 21001-UP

4шт.

30

273-54-65260

CUSHION

SN: 21001-UP

4шт.

31

273-54-65270

PIPE

SN: 21001-UP

2шт.

32

232-43-58360

WASHER

SN: 21001-UP

4шт.

33

07000-12018

O-RING

SN: 21001-UP

2шт.

34

01010-81245

BOLT

SN: 21001-UP

2шт.

Выбрано товаров: 34
