Запчасти Komatsu JV100WA-2 КОНСОЛЬН. БЛОК (ЗАДН.) РАМА И КУЗОВ

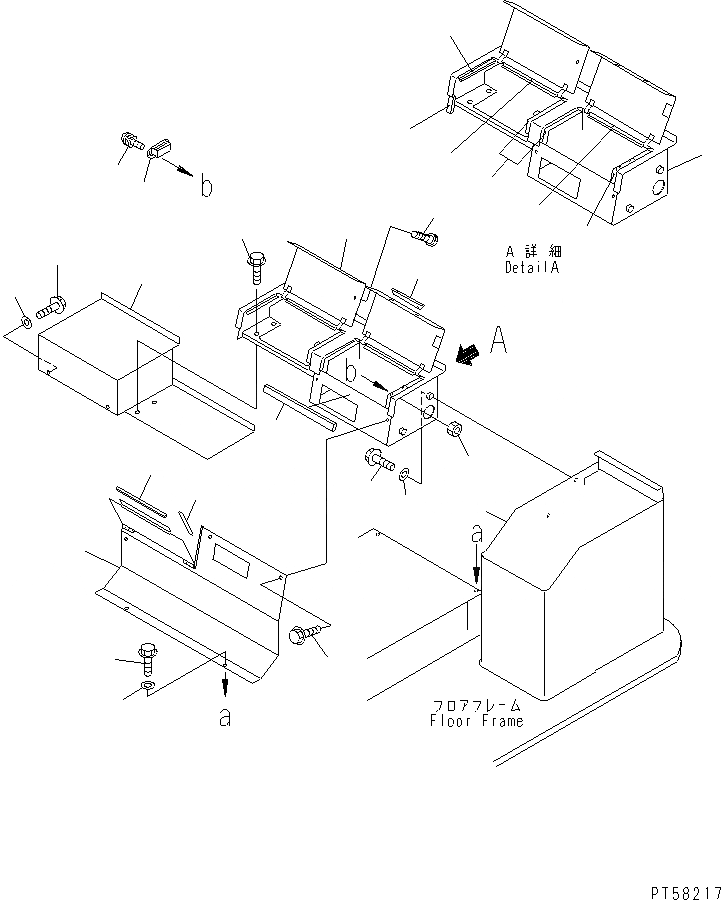

Схема запчастей Komatsu JV100WA-2 - КОНСОЛЬН. БЛОК (ЗАДН.) РАМА И КУЗОВ
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14A
15
16
17
18
19
19
19A
20
20A

Артикул

Название

Примечание

Количество

1

421-54-22730

BOX,REAR CONSOLE

SN: 21001-UP

1шт.

2

421-54-22460

FINISHER

SN: 21001-UP

2шт.

3

421-54-22470

FINISHER

SN: 21001-UP

2шт.

4

421-54-22510

FINISHER

SN: 21001-UP

1шт.

5

421-54-22480

SEAL

SN: 21001-UP

1шт.

6

421-54-22960

PROTECTOR

SN: 21001-UP

1шт.

7

421-54-22970

PROTECTOR

SN: 21001-UP

1шт.

8

421-54-22750

HANDLE

SN: 21001-UP

1шт.

9

421-09-21370

CATCH

SN: 21001-UP

1шт.

10

01023-70310

SCREW

SN: 21001-UP

2шт.

11

01580-10302

NUT

SN: 21001-UP

2шт.

12

417-S58-2110

BRACKET

SN: 21001-UP

1шт.

13

01010-80816

BOLT

SN: 21068-UP

3шт.

|13

01435-00814

BOLT

SN: 21001-21067

3шт.

14

01010-80816

BOLT

SN: 21068-UP

2шт.

|14

01435-00814

BOLT

SN: 21001-21067

2шт.

14A

01643-30823

WASHER

SN: 21068-UP

5шт.

15

421-09-21260

SCREW

SN: 21001-UP

1шт.

16

421-54-22740

COVER

SN: 21001-UP

1шт.

|16

421-09-21360

HINGE (WELDED)

SN: 21001-UP

2шт.

17

421-54-22460

FINISHER

SN: 21001-UP

1шт.

18

421-54-22520

FINISHER

SN: 21001-UP

1шт.

19

01010-80620

BOLT

SN: 21068-UP

5шт.

|19

01435-00616

BOLT

SN: 21001-21067

5шт.

19A

01643-30623

WASHER

SN: 21068-UP

5шт.

20

01010-80825

BOLT

SN: 21068-UP

2шт.

|20

01435-00825

BOLT

SN: 21001-21067

2шт.

20A

01643-30823

WASHER

SN: 21068-UP

2шт.

Выбрано товаров: 28
