Запчасти Komatsu JV100WA-1 СТАЛЬНАЯ КАБИНА (C-ТИП) (/) РАМА И КУЗОВ

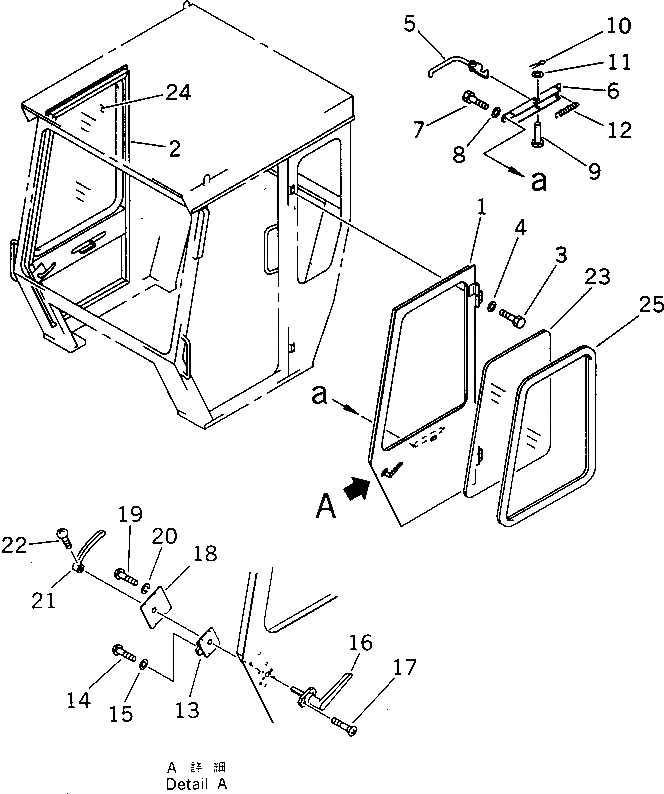

Схема запчастей Komatsu JV100WA-1 - СТАЛЬНАЯ КАБИНА (C-ТИП) (/) РАМА И КУЗОВ

Артикул

Название

Примечание

Количество

|$0

273-955-0031

CAB ASS'Y

SN: 20083-UP

1шт.

|$1

273-955-0030

CAB ASS'Y

SN: 20003-20082

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.5421 TO 5429.

-1шт.

1

273-955-1510

DOOR,L.H.

SN: 20003-UP

1шт.

1

273-955-1520

HINGE,L.H. (WELDED)

SN: 20003-UP

2шт.

2

273-955-1530

DOOR,R.H.

SN: 20003-UP

1шт.

2

273-955-1540

HINGE,R.H. (WELDED)

SN: 20003-UP

2шт.

3

01010-51020

BOLT

SN: 20003-UP

8шт.

4

01643-31032

WASHER

SN: 20003-UP

8шт.

5

273-955-1590

HANDLE

SN: 20003-UP

2шт.

6

273-955-1580

BRACKET

SN: 20003-UP

2шт.

7

01010-51016

BOLT

SN: 20003-UP

4шт.

8

01643-31032

WASHER

SN: 20003-UP

4шт.

9

04205-11040

PIN

SN: 20003-UP

2шт.

10

04050-13020

PIN,COTTER

SN: 20003-UP

2шт.

11

01641-11016

WASHER

SN: 20003-UP

2шт.

12

232-957-6310

SPRING

SN: 20003-UP

2шт.

13

26C-95-11850

LOCK

SN: .-UP

2шт.

13

0

LOCK

SN: 20003-.

2шт.

14

01220-40612

SCREW

SN: 20003-UP

8шт.

15

01643-30623

WASHER

SN: 20003-UP

8шт.

16

273-950-1550

HANDLE,L.H.

SN: 20003-UP

1шт.

16

273-950-1560

HANDLE,R.H.

SN: 20003-UP

1шт.

17

01225-40416

SCREW

SN: 20003-UP

4шт.

18

273-950-1570

COVER

SN: 20003-UP

2шт.

19

01220-40410

SCREW

SN: 20003-UP

8шт.

20

01601-20410

WASHER,SPRING

SN: 20003-UP

8шт.

21

09454-00011

HANDLE,L.H.

SN: 20003-UP

1шт.

21

09454-00010

HANDLE,R.H.

SN: 20003-UP

1шт.

22

01220-40408

SCREW

SN: 20003-UP

2шт.

23

273-955-1610

GLASS,L.H.

SN: 20003-UP

1шт.

24

273-955-1620

GLASS,R.H.

SN: 20003-UP

1шт.

25

273-955-1630

WEATHER STRIP

SN: 20003-UP

2шт.
