Запчасти Komatsu GH320-3 ТРАНСМИССИЯ (ВЫХОД) ТРАНСМИССИЯ

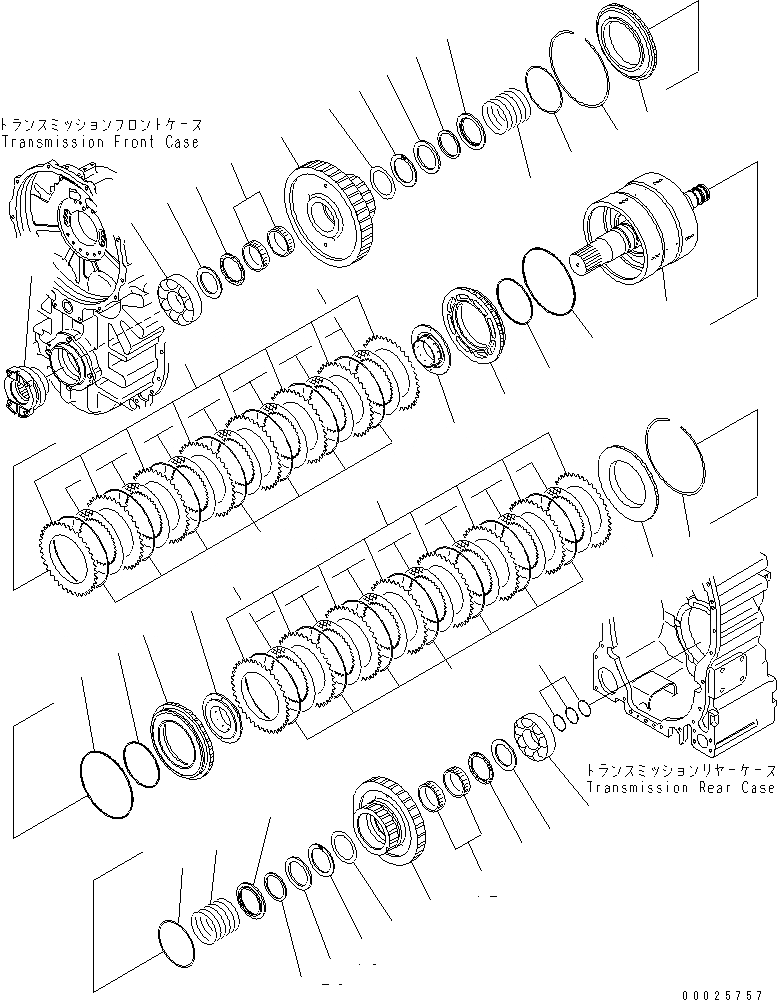

Схема запчастей Komatsu GH320-3 - ТРАНСМИССИЯ (ВЫХОД) ТРАНСМИССИЯ
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
26

Артикул

Название

Примечание

Количество

|1

23C-13-50000

TRANSMISSION ASS'Y

SN: 40001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4320-51A0 TO F4320-69A0.

-1шт.

1

23C-15-54110

COUPLING

SN: 40001-UP

1шт.

|1

0

COUPLING

SN: 40001-UP

1шт.

|1

15A-13-11690

COVER

SN: 40001-UP

1шт.

|2

23C-15-52040

CLUTCH ASS'Y

SN: 40001-UP

1шт.

2

23C-15-52141

SHAFT AND CYLINDER A

SN: 40001-UP

1шт.

|2

0

SHAFT

SN: 40001-UP

1шт.

|2

0

SCREW

SN: 40001-UP

2шт.

|2

0

HOUSING

SN: 40001-UP

1шт.

3

23C-15-52640

PISTON

SN: 40001-UP

2шт.

4

425-32-22670

DISC

SN: 40001-UP

14шт.

5

56B-15-17730

PLATE

SN: 40001-UP

16шт.

6

56B-15-17710

SPRING

SN: 40001-UP

14шт.

7

23C-15-52841

PLATE

SN: 40001-UP

2шт.

8

425-32-22720

RING

SN: 40001-UP

2шт.

9

287-15-19210

RING (K1)

SN: 40001-UP

2шт.

10

154-15-22831

RING (K1)

SN: 40001-UP

2шт.

11

56B-15-19520

WASHER

SN: 40001-UP

2шт.

12

56B-15-19430

BEARING

SN: 40001-UP

4шт.

13

23C-15-52980

SPACER

SN: 40001-UP

2шт.

14

23C-15-52681

PISTON

SN: 40001-UP

2шт.

15

23C-15-59680

SPRING

SN: 40001-UP

2шт.

16

23C-15-52910

STOPPER

SN: 40001-UP

2шт.

17

23C-15-52920

COLLAR

SN: 40001-UP

4шт.

18

23C-15-59540

BEARING

SN: 40001-UP

2шт.

19

23C-15-59550

WASHER

SN: 40001-UP

2шт.

20

23C-15-59560

WASHER

SN: 40001-UP

2шт.

21

23C-15-52471

GEAR

SN: 40001-UP

1шт.

22

23C-15-52481

GEAR

SN: 40001-UP

1шт.

23

14X-15-29220

SEAL RING (K1)

SN: 40001-UP

2шт.

24

06340-06316

BEARING

SN: 40001-UP

1шт.

25

714-07-19340

BEARING

SN: 40001-UP

1шт.

26

56D-15-19240

RING (K1)

SN: 40001-UP

3шт.

Выбрано товаров: 34
