Главная
/
Справочники
/
Komatsu
/
Грейдеры
/
GH320-2 S/N 11001-UP
/
СИЛОВАЯ ПЕРЕДАЧА
/

ТРАНСМИССИЯ (РЕВЕРС МУФТА)

Запчасти Komatsu GH320-2 ТРАНСМИССИЯ (РЕВЕРС МУФТА) СИЛОВАЯ ПЕРЕДАЧА

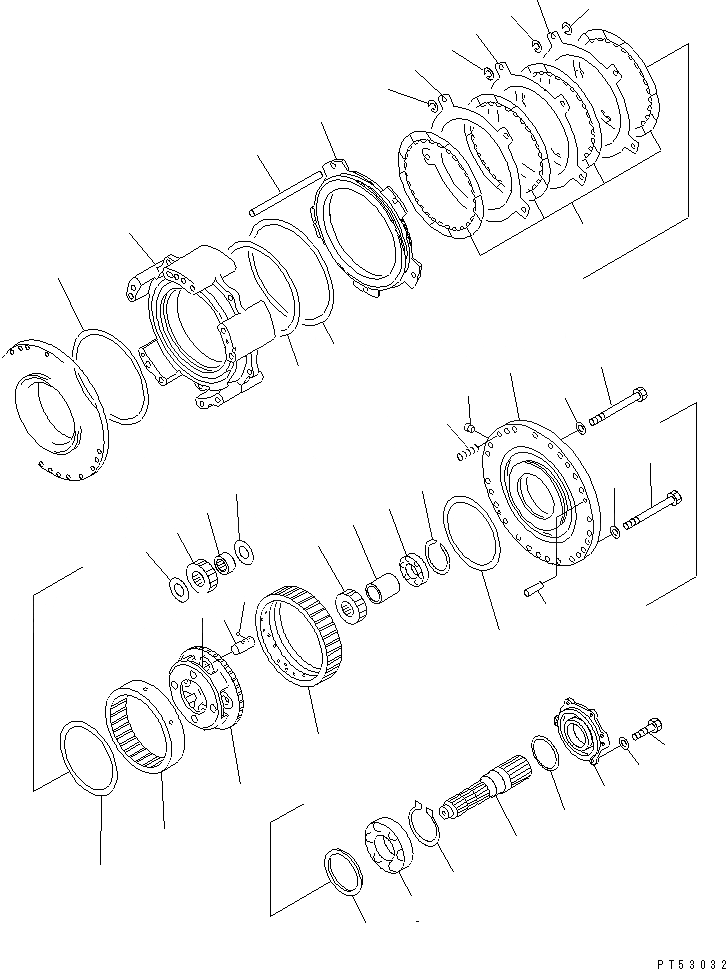

Схема запчастей Komatsu GH320-2 - ТРАНСМИССИЯ (РЕВЕРС МУФТА) СИЛОВАЯ ПЕРЕДАЧА
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
36
37
37
38

№

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

234-15-21080

TRANSMISSION ASS'Y

SN: 12009-UP

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 11001-12008

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2411 TO 2471.

-1шт.

1

234-15-21210

HOUSING

SN: 11001-UP

1шт.

2

04020-01228

PIN,DOWEL

SN: 11001-UP

2шт.

3

06000-06922

BEARING

SN: 11001-UP

1шт.

4

232-15-11270

PIN

SN: 11001-UP

5шт.

5

235-15-12211

GEAR

SN: 11001-UP

1шт.

6

235-15-12150

SPACER

SN: 11001-UP

1шт.

7

235-15-12310

CARRIER

SN: 11001-UP

1шт.

8

06000-06210

BEARING

SN: 11001-UP

1шт.

9

04077-00090

RING,SNAP

SN: 11001-UP

1шт.

10

234-15-22560

SPACER

SN: 11001-UP

1шт.

11

04070-00110

RING,SNAP

SN: 11001-UP

1шт.

12

235-15-12410

GEAR

SN: 11001-UP

4шт.

13

09233-12920

WASHER,THRUST

SN: 11001-UP

8шт.

14

09232-02932

BEARING

SN: 11001-UP

4шт.

15

232-15-12530

SHAFT

SN: 11001-UP

4шт.

16

04260-00635

BALL

SN: 11001-UP

4шт.

17

234-15-22660

GEAR,RING

SN: 11001-UP

1шт.

18

235-15-22640

GEAR,RING

SN: 12009-UP

1шт.

|18

0

GEAR,RING

SN: 11001-12008

1шт.

19

232-15-19530

RING,SNAP

SN: 11001-UP

1шт.

20

234-15-22780

PISTON

SN: 11001-UP

1шт.

21

232-15-19210

RING,SEAL

SN: 11001-UP

1шт.

22

144-15-22881

RING,SEAL

SN: 11001-UP

1шт.

23

569-15-12860

RING,SEAL

SN: 11001-UP

1шт.

24

145-14-12790

SPRING¤ (L= 59.0)

SN: (2400)-UP

10шт.

|24

125-15-12821

SPRING¤ (L= 53.0)

SN: 11001-(2399)

10шт.

25

424-15-12711

DISC

SN: 12009-UP

4шт.

|25

0

DISC

SN: 11001-12008

4шт.

26

134-15-12720

PLATE

SN: 11001-UP

3шт.

27

175-15-42880

SPRING

SN: 11001-UP

20шт.

|27

234-15-00230

CAGE ASS'Y

SN: 11001-UP

1шт.

28

0

CAGE

SN: 11001-UP

1шт.

29

175-15-11230

PLUG

SN: 11001-UP

1шт.

30

07018-12005

RING,SEAL

SN: 11001-UP

1шт.

31

234-15-21231

CAGE

SN: 11001-UP

1шт.

32

07018-00954

RING,SEAL

SN: 11001-UP

1шт.

33

01010-81230

BOLT

SN: 11001-UP

6шт.

34

01643-31232

WASHER

SN: 11001-UP

6шт.

35

234-15-21250

BOLT

SN: 11001-UP

8шт.

36

234-15-21260

BOLT

SN: 11001-UP

1шт.

37

145-14-11571

WASHER

SN: (2541)-UP

9шт.

|37

145-14-11570

WASHER

SN: 11001-(2540)

9шт.

38

234-15-22111

SHAFT

SN: 11001-UP

1шт.

Выбрано товаров: 47
