Запчасти Komatsu GD825A-2E0 ТРАНСМИССИЯ (4 И 3 МУФТА)(№99-) СИЛОВАЯ ПЕРЕДАЧА

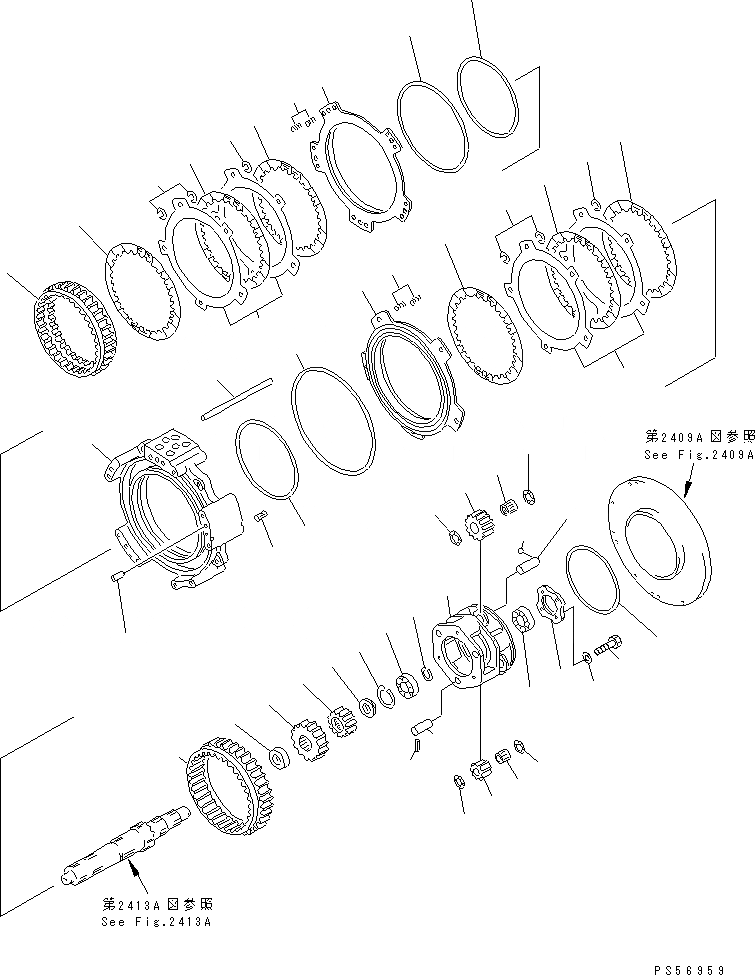

Схема запчастей Komatsu GD825A-2E0 - ТРАНСМИССИЯ (4 И 3 МУФТА)(№99-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
3
4
5
6
7
8
8
8
8
8
8
9
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37

Артикул

Название

Примечание

Количество

|$0

235-15-21014

TRANSMISSION ASS'Y

SN: 12117-UP

1шт.

|$1

0

TRANSMISSION ASS'Y

SN: 12099-12116

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401B TO 2459C.

-1шт.

1

235-15-21180

HOUSING,4TH AND 3RD CLUTCH

SN: 12099-UP

1шт.

2

569-15-41310

SLEEVE

SN: 12099-UP

9шт.

3

569-15-12860

RING,SEAL

SN: 12099-UP

2шт.

4

234-15-22730

PISTON,4TH

SN: 12099-UP

1шт.

5

234-15-22750

PISTON,3RD

SN: 12099-UP

1шт.

6

568-15-12850

RING,SEAL

SN: 12099-UP

1шт.

7

144-15-22881

RING,SEAL

SN: 12099-UP

1шт.

8

424-15-12711

DISC

SN: 12099-UP

6шт.

9

134-15-12720

PLATE

SN: 12099-UP

4шт.

10

234-15-12770

PIN,(D=15, L=276)

SN: 12099-UP

5шт.

11

125-15-12860

SPRING,(L=39.6)

SN: 12099-UP

20шт.

12

175-15-42880

SPRING

SN: 12099-UP

30шт.

13

234-15-22640

GEAR,RING

SN: 12099-UP

1шт.

14

234-15-22630

GEAR,RING

SN: 12099-UP

1шт.

15

234-15-22330

CARRIER

SN: 12099-UP

1шт.

16

07018-12205

RING,SEAL

SN: 12099-UP

1шт.

17

235-15-12430

GEAR

SN: 12099-UP

3шт.

18

41E-15-19310

BEARING

SN: 12099-UP

3шт.

19

09233-13220

WASHER,THRUST

SN: 12099-UP

6шт.

20

234-15-22510

SHAFT

SN: 12099-UP

3шт.

21

04260-00635

BALL

SN: 12099-UP

3шт.

22

235-15-12420

GEAR

SN: 12099-UP

3шт.

23

09232-02932

BEARING

SN: 12099-UP

3шт.

24

09233-12920

WASHER,THRUST

SN: 12099-UP

6шт.

25

234-15-22520

SHAFT

SN: 12099-UP

3шт.

26

04025-00424

PIN,SPRING

SN: 12099-UP

3шт.

27

06000-06207

BEARING

SN: 12099-UP

2шт.

28

04064-03515

RING,SNAP

SN: 12099-UP

1шт.

29

04065-07225

RING,SNAP

SN: 12099-UP

1шт.

30

234-15-22390

HOLDER

SN: 12099-UP

1шт.

31

01010-81025

BOLT

SN: 12099-UP

4шт.

32

01643-31032

WASHER

SN: 12099-UP

4шт.

33

234-15-22150

SPACER

SN: 12099-UP

1шт.

34

235-15-12230

GEAR

SN: 12099-UP

1шт.

35

234-15-22160

SPACER

SN: 12099-UP

1шт.

36

235-15-12240

GEAR

SN: 12099-UP

1шт.

37

04020-01228

PIN,DOWEL

SN: 12099-UP

2шт.

Выбрано товаров: 40
