Запчасти Komatsu GD825A-2E0 ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ) (/)(№9-) СИЛОВАЯ ПЕРЕДАЧА

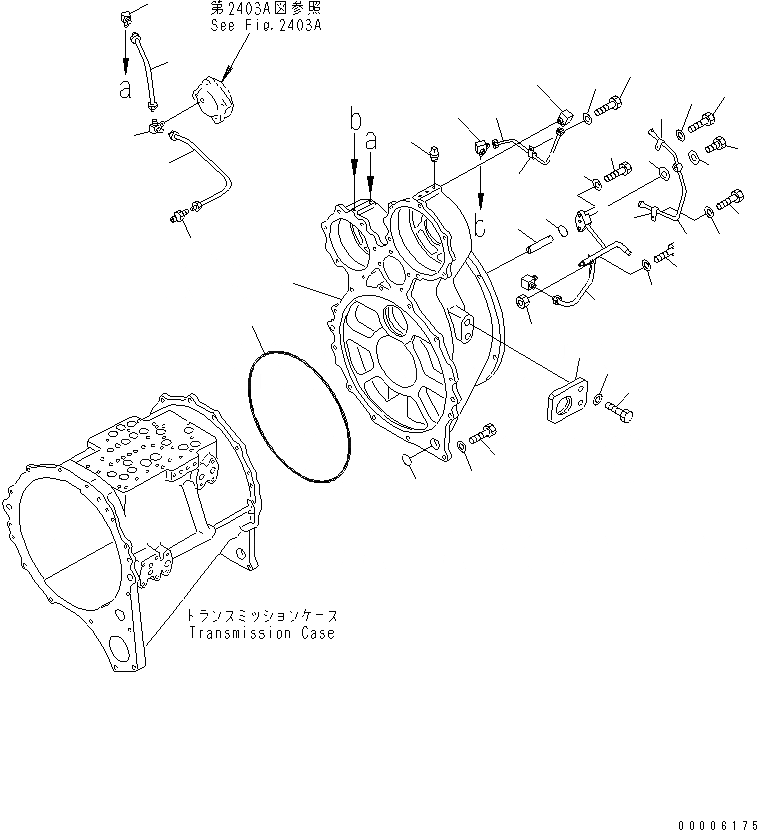

Схема запчастей Komatsu GD825A-2E0 - ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ) (/)(№9-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32

Артикул

Название

Примечание

Количество

|$0

235-15-19013

P.T.O. ASS'Y

SN: 12119-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2402 TO 2404.

-1шт.

1

235-15-11813

CASE

SN: 12119-UP

1шт.

2

07042-20108

PLUG

SN: 12119-UP

5шт.

3

195-15-41710

PLATE

SN: 12119-UP

2шт.

4

01010-82050

BOLT

SN: 12119-UP

4шт.

5

01643-32060

WASHER

SN: 12119-UP

4шт.

6

235-15-11411

TEE

SN: 12119-UP

1шт.

7

207-70-11740

ELBOW

SN: 12119-UP

1шт.

8

04434-50808

CLIP

SN: 12119-UP

1шт.

9

235-15-11371

TUBE

SN: 12119-UP

1шт.

10

235-15-11361

TUBE

SN: 12119-UP

1шт.

11

235-15-11353

TUBE

SN: 12119-UP

1шт.

12

235-15-11340

TUBE

SN: 12119-UP

1шт.

13

07000-72015

O-RING

SN: 12119-UP

1шт.

14

01010-80825

BOLT

SN: 12119-UP

2шт.

15

01602-20825

WASHER,SPRING

SN: 12119-UP

2шт.

16

07206-30812

BOLT,JOINT

SN: 12119-UP

1шт.

17

07005-01212

SEAL, WASHER

SN: 12119-UP

2шт.

18

04434-00808

CLIP

SN: 12119-UP

2шт.

19

01010-80816

BOLT

SN: 12119-UP

3шт.

20

01643-30823

WASHER

SN: 12119-UP

3шт.

21

01010-80840

BOLT

SN: 12119-UP

1шт.

22

01580-10806

NUT

SN: 12119-UP

1шт.

23

01643-30823

WASHER

SN: 12119-UP

2шт.

24

235-15-11330

TEE

SN: 12119-UP

1шт.

25

235-15-11381

TUBE

SN: 12119-UP

1шт.

26

207-70-11740

ELBOW

SN: 12119-UP

1шт.

27

235-15-11390

TUBE

SN: 12119-UP

1шт.

28

207-70-11730

NIPPLE

SN: 12119-UP

1шт.

29

07000-15445

O-RING

SN: 12119-UP

1шт.

30

07000-73045

O-RING

SN: 12119-UP

1шт.

31

01010-81235

BOLT

SN: 12119-UP

12шт.

32

01643-31232

WASHER

SN: 12119-UP

12шт.

Выбрано товаров: 34
