Запчасти Komatsu GD825A-2 ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ) (/)(№(9)-) СИЛОВАЯ ПЕРЕДАЧА

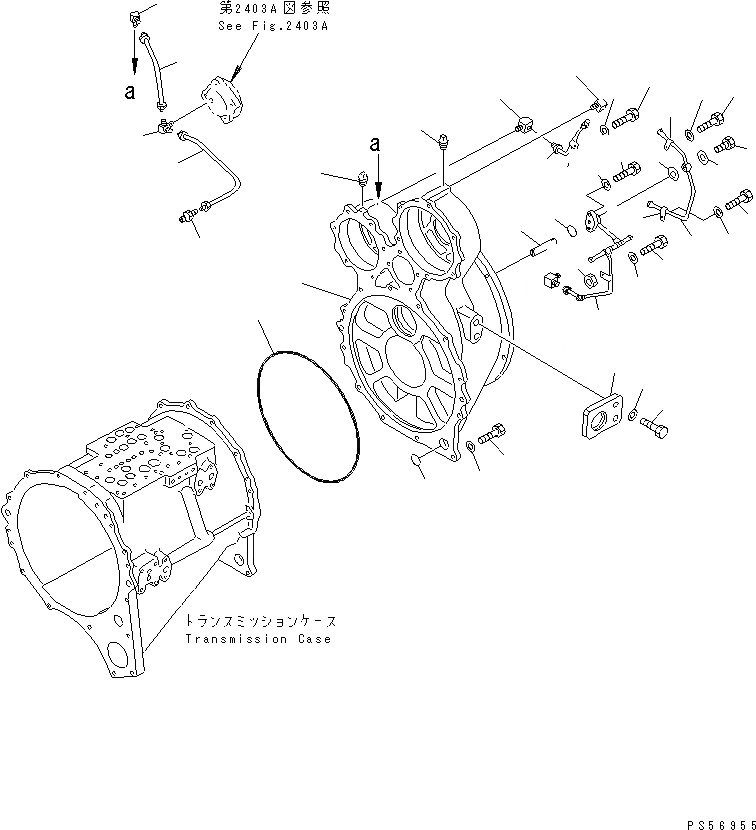

Схема запчастей Komatsu GD825A-2 - ТРАНСМИССИЯ (МЕХ-М ОТБОРА МОЩН-ТИ) (/)(№(9)-) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

235-15-00021

TRANSMISSION ASS'Y

SN: (1251)-@

1шт.

|1

235-15-00020

TRANSMISSION ASS'Y

SN: (1191)-(1250)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401A TO 2459B.

-1шт.

|1

235-15-19012

P.T.O. ASS'Y

SN: 12065-@

1шт.

|1

0

P.T.O. ASS'Y

SN: (1191)-012064

1шт.

|$$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2402 TO 2404.

-1шт.

1

235-15-11812

CASE

SN: (1191)-012064

1шт.

2

07042-20108

PLUG

SN: (1191)-@

4шт.

3

195-15-41710

PLATE

SN: (1191)-@

2шт.

4

01010-62050

BOLT

SN: (1191)-@

4шт.

5

01643-32060

WASHER

SN: (1191)-@

4шт.

6

568-13-16560

ELBOW

SN: (1191)-@

2шт.

7

235-15-11370

TUBE

SN: (1191)-@

1шт.

8

235-15-11361

TUBE

SN: (1191)-@

1шт.

9

235-15-11352

TUBE

SN: (1251)-012064

1шт.

|9

235-15-11351

TUBE

SN: (1191)-(1250)

1шт.

10

235-15-11340

TUBE

SN: (1191)-@

1шт.

11

07000-72015

O-RING

SN: (1191)-@

1шт.

12

01010-80825

BOLT

SN: (1191)-@

2шт.

13

01602-20825

WASHER,SPRING

SN: (1191)-@

2шт.

14

07206-30812

BOLT,JOINT

SN: (1191)-@

1шт.

15

07005-01212

GASKET

SN: (1191)-@

2шт.

16

04434-00608

CLIP

SN: (1191)-@

1шт.

17

04434-00808

CLIP

SN: (1191)-@

2шт.

18

01010-80816

BOLT

SN: (1191)-@

3шт.

19

01643-30823

WASHER

SN: (1191)-@

3шт.

20

01010-80840

BOLT

SN: (1191)-@

1шт.

21

01580-10806

NUT

SN: (1191)-@

1шт.

22

01643-30823

WASHER

SN: (1191)-@

2шт.

23

235-15-11330

TEE

SN: (1191)-@

1шт.

24

235-15-11381

TUBE

SN: (1191)-@

1шт.

25

207-70-11740

ELBOW

SN: (1191)-@

1шт.

26

235-15-11390

TUBE

SN: (1191)-@

1шт.

27

207-70-11730

NIPPLE

SN: (1191)-@

1шт.

28

07000-05445

O-RING

SN: (1191)-@

1шт.

29

07000-73045

O-RING

SN: (1191)-@

1шт.

30

01010-81235

BOLT

SN: (1191)-@

12шт.

31

01643-31232

WASHER

SN: (1191)-@

12шт.

Выбрано товаров: 39
