Запчасти Komatsu GD825A-2 ТРАНСМИССИЯ (РЕВЕРС МУФТА)(№99-) СИЛОВАЯ ПЕРЕДАЧА

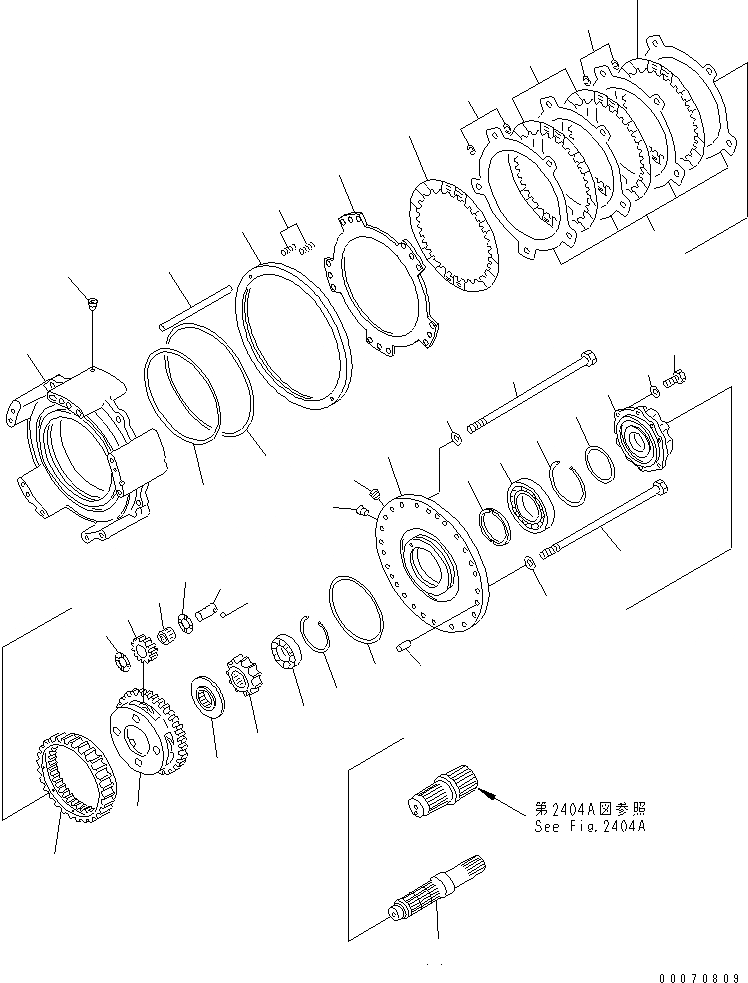

Схема запчастей Komatsu GD825A-2 - ТРАНСМИССИЯ (РЕВЕРС МУФТА)(№99-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38

Артикул

Название

Примечание

Количество

|$0

235-15-21014

TRANSMISSION ASS'Y,(EXCEPT P.T.O.)

SN: 12117-UP

1шт.

|$1

0

TRANSMISSION ASS'Y,(EXCEPT P.T.O.)

SN: 12099-12116

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401B TO 2459C.

-1шт.

1

235-15-21212

HOUSING,REVERSE AND FORWARD

SN: 12117-UP

1шт.

1

235-15-21211

HOUSING,REVERSE AND FORWARD

SN: 12099-12116

1шт.

2

232-15-19220

RING,SEAL

SN: 12099-UP

1шт.

3

235-15-22732

PISTON,REVERSE

SN: 12117-UP

1шт.

3

235-15-22731

PISTON,REVERSE

SN: 12099-12116

1шт.

4

232-15-19230

RING

SN: 12117-UP

1шт.

4

568-15-12850

RING

SN: 12099-12116

1шт.

5

424-15-12711

DISC

SN: 12117-UP

5шт.

5

235-15-22710

DISC

SN: 12099-12116

4шт.

6

235-15-22720

PLATE

SN: 12099-UP

4шт.

7

234-15-12761

PIN,(D=15, L=93)

SN: 12099-UP

5шт.

8

14X-15-12910

SPRING

SN: 12117-UP

10шт.

8

235-15-22910

SPRING, (L= 53.0)

SN: 12099-12116

10шт.

9

175-15-42880

SPRING

SN: 12117-UP

25шт.

9

175-15-42880

SPRING

SN: 12099-12116

20шт.

10

235-15-22631

GEAR,RING

SN: 12117-UP

1шт.

10

235-15-22630

GEAR,RING

SN: 12099-12116

1шт.

11

235-15-22310

CARRIER

SN: 12099-UP

1шт.

12

235-15-12410

GEAR

SN: 12099-UP

4шт.

13

09232-02932

BEARING

SN: 12099-UP

4шт.

14

09233-12920

WASHER,THRUST

SN: 12099-UP

8шт.

15

235-15-22510

SHAFT

SN: 12099-UP

4шт.

16

04260-00635

BALL

SN: 12099-UP

4шт.

17

235-15-12111

SHAFT

SN: 12099-UP

1шт.

18

06040-06210

BEARING

SN: 12099-UP

1шт.

19

04077-00090

RING,SNAP

SN: 12099-UP

1шт.

20

235-15-22150

SPACER

SN: 12099-UP

1шт.

21

235-15-12211

GEAR

SN: 12099-UP

1шт.

22

235-15-21221

CAGE

SN: 12117-UP

1шт.

22

235-15-21220

CAGE

SN: 12099-12116

1шт.

23

175-15-11230

PLUG,M10

SN: 12099-UP

1шт.

24

07018-12005

RING,SEAL

SN: 12099-UP

1шт.

25

234-15-22560

SPACER

SN: 12099-UP

1шт.

26

06000-06922

BEARING

SN: 12099-UP

1шт.

27

04070-00110

RING,SNAP

SN: 12099-UP

1шт.

28

235-15-11232

CAGE

SN: 12117-UP

1шт.

28

235-15-11231

CAGE

SN: 12099-12116

1шт.

29

07018-00954

RING,SEAL

SN: 12099-UP

1шт.

30

01010-81230

BOLT

SN: 12117-UP

6шт.

30

01010-81235

BOLT

SN: 12099-12116

6шт.

31

01643-31232

WASHER

SN: 12099-UP

6шт.

32

04020-01228

PIN,DOWEL

SN: 12099-UP

2шт.

33

234-15-21250

BOLT

SN: 12099-UP

8шт.

34

234-15-21260

BOLT

SN: 12099-UP

1шт.

35

145-14-11571

WASHER

SN: 12099-UP

9шт.

36

562-15-22880

PLATE

SN: 12099-12116

1шт.

37

07043-70108

PLUG

SN: 12099-UP

1шт.

38

125-15-11230

PLUG,M6

SN: 12117-UP

1шт.

Выбрано товаров: 51
