Запчасти Komatsu GD755-5R КАПОТ, КАПОТ AND КРЫШКА(/) (№-) КАПОТ

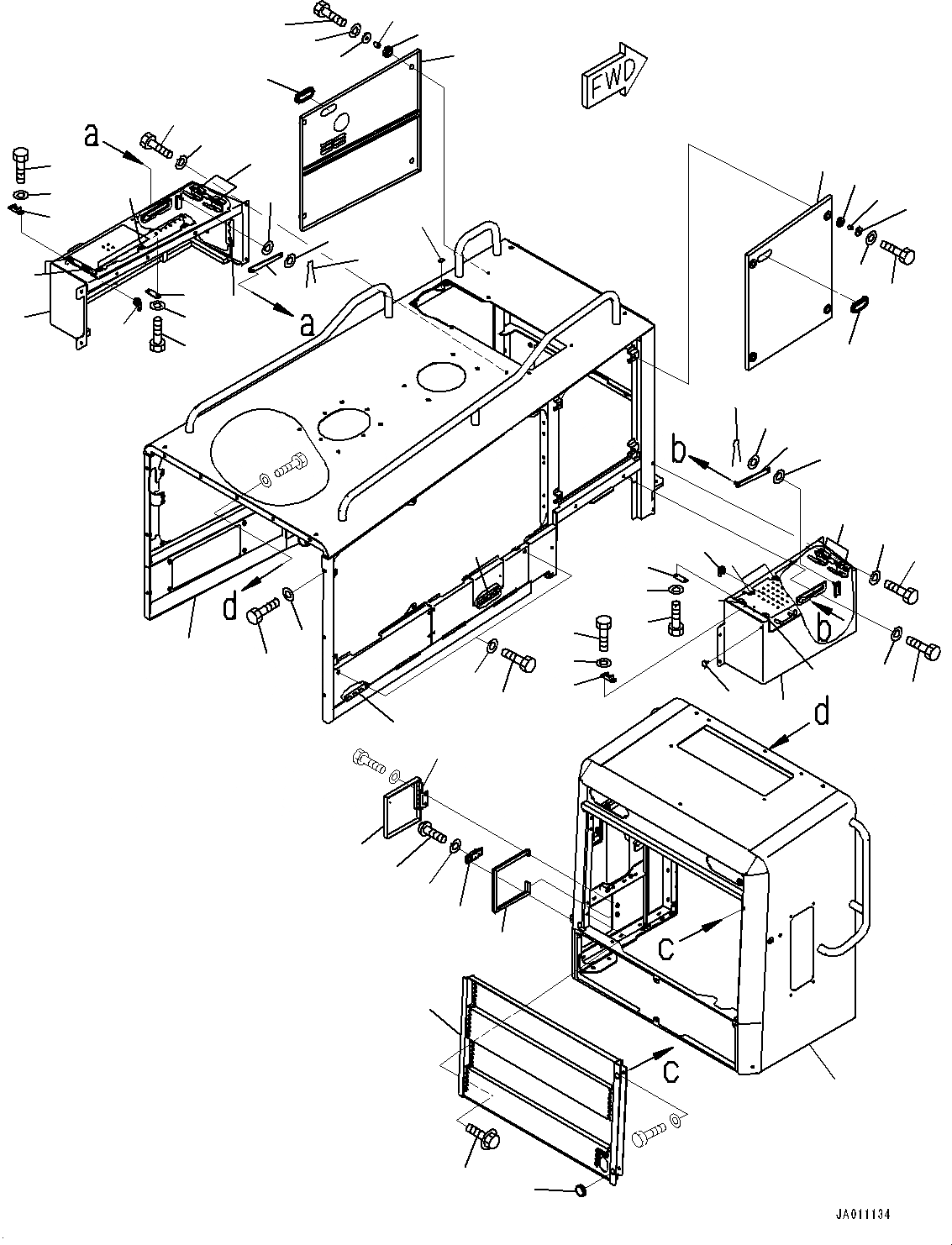

Схема запчастей Komatsu GD755-5R - КАПОТ, КАПОТ AND КРЫШКА(/) (№-) КАПОТ
1
2
3
37
39
5
38
45
40
41
44
42
43
52
47
65
66
62
64
63
59
61
60
58
7
6
26
25
54
53
30
33
32
34
35
36
31
55
56
57
51
50
56
48
20
22
21
8
46
24
18
19
17
10
13
9
16
15
28
29
27
12
13
14
23
49
49
49
11
11
4

№

Артикул

Название

Примечание

Количество

1

23C-54-66321

Hood

SN: 10001-UP

1шт.

2

416-09-12220

Hinge,Welded

SN: 10001-UP

4шт.

3

416-09-12220

Hinge,Welded

SN: 10001-UP

1шт.

4

23C-54-66790

Sheet

SN: 10001-UP

1шт.

5

23C-54-66330

Grille

SN: 10001-UP

1шт.

6

01010-81025

Bolt

SN: 10001-UP

2шт.

7

01643-31032

Washer

SN: 10001-UP

2шт.

8

23C-54-66540

Cover

SN: 10001-UP

1шт.

9

23C-54-64890

Hinge,Welded

SN: 10001-UP

2шт.

10

416-09-12220

Hinge,Welded

SN: 10001-UP

1шт.

11

421-09-21420

Sheet

SN: 10001-UP

5шт.

12

421-06-24230

Bar

SN: 10001-UP

1шт.

13

01640-20816

Washer

SN: 10001-UP

2шт.

14

04050-12015

Pin, Cotter

SN: 10001-UP

1шт.

15

01010-81025

Bolt

SN: 10001-UP

7шт.

16

01643-31032

Washer

SN: 10001-UP

7шт.

17

205-54-53550

Dovetail

SN: 10001-UP

1шт.

18

01010-80612

Bolt

SN: 10001-UP

2шт.

19

01643-30623

Washer

SN: 10001-UP

2шт.

20

205-54-51970

Dovetail

SN: 10001-UP

1шт.

21

01010-80616

Bolt

SN: 10001-UP

2шт.

22

01643-30623

Washer

SN: 10001-UP

2шт.

23

23C-54-64461

Cover

SN: 10001-UP

1шт.

24

170-43-11370

Guide

SN: 10001-UP

1шт.

25

23C-54-54490

Spacer

SN: 10001-UP

4шт.

26

56B-40-13440

Cushion

SN: 10001-UP

4шт.

27

415-64-13120

Washer

SN: 10001-UP

4шт.

28

01010-81040

Bolt

SN: 10001-UP

4шт.

29

01643-31032

Washer

SN: 10001-UP

4шт.

30

23C-54-64471

Cover,R.H.

SN: 10001-UP

1шт.

31

170-43-11370

Guide

SN: 10001-UP

1шт.

32

23C-54-54490

Spacer

SN: 10001-UP

4шт.

33

56B-40-13440

Cushion

SN: 10001-UP

4шт.

34

415-64-13120

Washer

SN: 10001-UP

4шт.

35

01010-81040

Bolt

SN: 10001-UP

4шт.

36

01643-31032

Washer

SN: 10001-UP

4шт.

37

23C-54-66340

Mask

SN: 10001-UP

1шт.

38

01435-01020

Bolt

SN: 10001-UP

4шт.

39

09415-02110

Cap

SN: 10001-UP

2шт.

40

423-04-31130

Cover

SN: 10001-UP

1шт.

41

416-09-12220

Hinge,Welded

SN: 10001-UP

1шт.

42

419-04-21280

Seal

SN: 10001-UP

1шт.

43

421-09-12322

Holder

SN: 10001-UP

1шт.

44

01641-20405

Washer

SN: 10001-UP

5шт.

45

01220-40410

Screw

SN: 10001-UP

5шт.

46

23B-54-34540

Lock

SN: 10001-UP

1шт.

47

23C-54-66690

Cover

SN: 10001-UP

1шт.

48

23C-54-64890

Hinge,Welded

SN: 10001-UP

2шт.

49

421-09-21420

Sheet

SN: 10001-UP

4шт.

50

01010-81025

Bolt

SN: 10001-UP

4шт.

51

01643-31032

Washer

SN: 10001-UP

4шт.

52

415-54-12680

Cushion

SN: 10001-UP

1шт.

53

01010-81020

Bolt

SN: 10001-UP

2шт.

54

01643-31032

Washer

SN: 10001-UP

2шт.

55

421-06-24230

Bar

SN: 10001-UP

1шт.

56

01640-20816

Washer

SN: 10001-UP

2шт.

57

04050-12015

Pin, Cotter

SN: 10001-UP

1шт.

58

23B-54-34540

Lock

SN: 10001-UP

1шт.

59

205-54-53550

Dovetail

SN: 10001-UP

1шт.

60

01010-80612

Bolt

SN: 10001-UP

2шт.

61

01643-30623

Washer

SN: 10001-UP

2шт.

62

205-54-51970

Dovetail

SN: 10001-UP

1шт.

63

01010-80616

Bolt

SN: 10001-UP

2шт.

64

01643-30623

Washer

SN: 10001-UP

2шт.

65

01010-81040

Bolt

SN: 10001-UP

2шт.

66

01643-31032

Washer

SN: 10001-UP

2шт.

Выбрано товаров: 66
