GD755-5R S/N 10001-UP
/
СИСТЕМА ОХЛАЖДЕНИЯ
/
ХЛАДАГЕНТ ТРУБЫ
/

ХЛАДАГЕНТ ТРУБЫ (№-)

Запчасти Komatsu GD755-5R ХЛАДАГЕНТ ТРУБЫ (№-) ХЛАДАГЕНТ ТРУБЫ

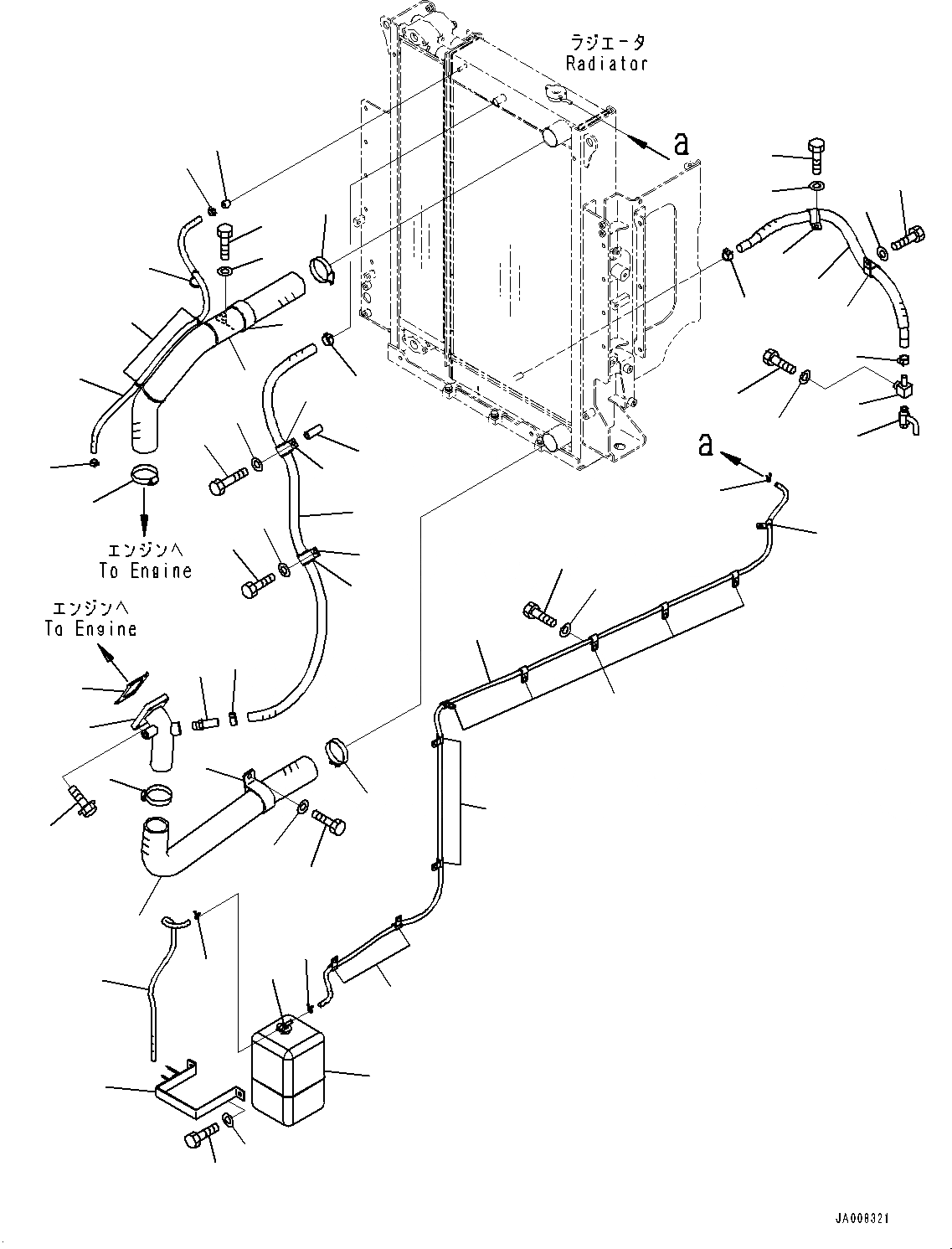

Схема запчастей Komatsu GD755-5R - ХЛАДАГЕНТ ТРУБЫ (№-) ХЛАДАГЕНТ ТРУБЫ
7
8
9
9
14
13
2
1
37
33
35
31
30
31
30
32
35
33
31
30
29
34
26
28
25
10
17
15
16
5
5
3
4
11
12
19
28
24
20
25
21
22
23
25
18
28
27
25
42
41
44
8
6
2
45
43
37
39
38
40
40
39
36

№

Артикул

Название

Примечание

Количество

1

23C-03-64210

Hose

SN: 10001-UP

1шт.

2

07289-00070

Clamp

SN: 10001-UP

2шт.

3

23C-03-64220

Hose

SN: 10001-UP

1шт.

4

281-03-11710

Clip

SN: 10001-UP

1шт.

5

07289-00070

Clamp

SN: 10001-UP

2шт.

6

09483-10310

Hose

SN: 10001-UP

1шт.

7

423-03-11531

Tube

SN: 10001-UP

1шт.

8

11Y-09-11140

Clip

SN: 10001-UP

2шт.

9

134-03-61410

Band

SN: 10001-UP

3шт.

10

281-03-11710

Clip

SN: 10001-UP

1шт.

11

01010-81040

Bolt

SN: 10001-UP

1шт.

12

01643-31032

Washer

SN: 10001-UP

1шт.

13

01010-81025

Bolt

SN: 10001-UP

1шт.

14

01643-31032

Washer

SN: 10001-UP

1шт.

15

23C-03-61650

Connector

SN: 10001-UP

1шт.

16

23C-03-61390

Gasket

SN: 10001-UP

1шт.

17

01435-21030

Bolt

SN: 10001-UP

4шт.

18

17A-03-14111

Tank

SN: 10001-UP

1шт.

19

17A-03-14120

Cap

SN: 10001-UP

1шт.

20

423-03-11340

Bracket

SN: 10001-UP

1шт.

21

01010-80820

Bolt

SN: 10001-UP

2шт.

22

01643-30823

Washer

SN: 10001-UP

2шт.

23

23C-03-64230

Hose

SN: 10001-UP

1шт.

24

20Y-03-41880

Hose

SN: 10001-UP

1шт.

25

04434-51210

Clip

SN: 10001-UP

10шт.

26

01010-81020

Bolt

SN: 10001-UP

10шт.

27

01643-31032

Washer

SN: 10001-UP

10шт.

28

206-03-43340

Clip

SN: 10001-UP

3шт.

29

232-03-56111

Nipple

SN: 10001-UP

1шт.

30

01010-81020

Bolt

SN: 10001-UP

3шт.

31

01643-31032

Washer

SN: 10001-UP

3шт.

32

23C-03-64240

Hose

SN: 10001-UP

1шт.

33

09479-02400

Clip

SN: 10001-UP

2шт.

34

07730-40004

Valve, Drain

SN: 10001-UP

1шт.

35

04434-53211

Clip

SN: 10001-UP

2шт.

36

23C-03-64251

Hose

SN: 10001-UP

1шт.

37

07285-00280

Clip

SN: 10001-UP

2шт.

38

6217-71-5440

Spacer

SN: 10001-UP

1шт.

39

04434-53212

Clip

SN: 10001-UP

2шт.

40

07095-20523

Cushion

SN: 10001-UP

2шт.

41

01010-81075

Bolt

SN: 10001-UP

1шт.

42

01643-31032

Washer

SN: 10001-UP

1шт.

43

21U-62-22630

Nipple

SN: 10001-UP

1шт.

44

01010-81020

Bolt

SN: 10001-UP

1шт.

45

01643-31032

Washer

SN: 10001-UP

1шт.

Выбрано товаров: 45
