Запчасти Komatsu GD725A-1 КОНДИЦ. ВОЗДУХА (/) (ВОЗД. COMPRESSER ЭЛЕМЕНТЫ КРЕПЛЕНИЯ И ТРУБЫ) РАМА И ЧАСТИ КОРПУСА

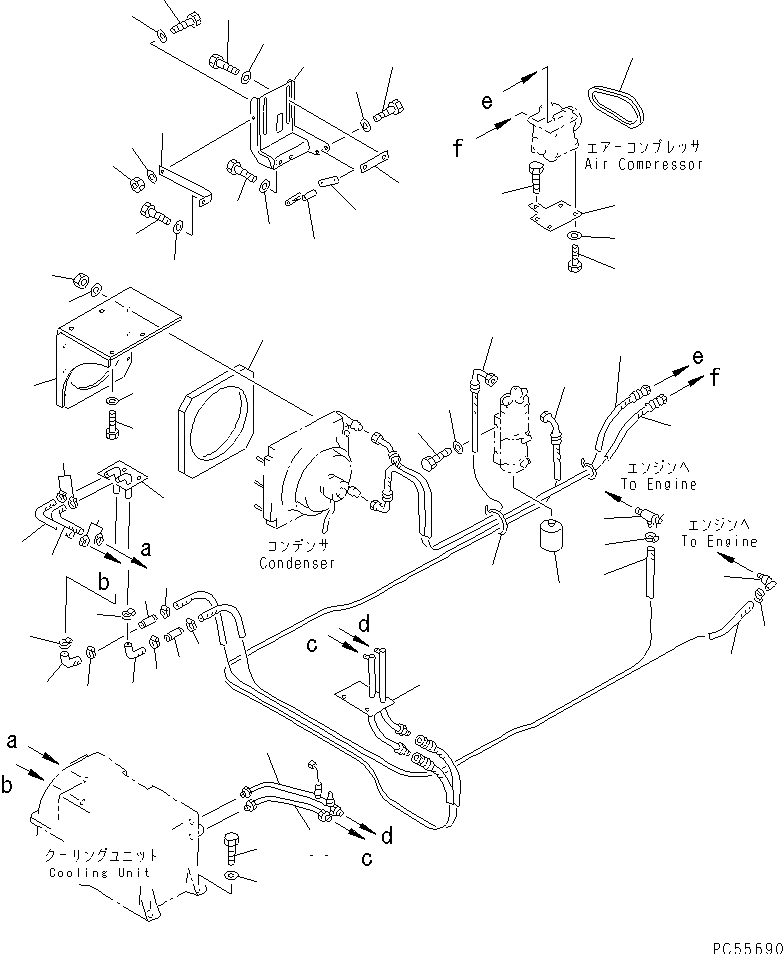

Схема запчастей Komatsu GD725A-1 - КОНДИЦ. ВОЗДУХА (/) (ВОЗД. COMPRESSER ЭЛЕМЕНТЫ КРЕПЛЕНИЯ И ТРУБЫ) РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

1

09482-20000

VALVE

SN: 50001-UP

1шт.

2

23B-807-1150

JOINT

SN: 50001-UP

1шт.

3

09483-00438

HOSE

SN: 50001-UP

2шт.

4

09483-20450

HOSE

SN: 50001-UP

2шт.

5

09484-00450

CONNECTOR

SN: 50001-UP

2шт.

6

07281-00229

CLAMP

SN: 50001-UP

12шт.

7

23B-809-1230

JOINT

SN: 50001-UP

1шт.

8

23B-809-1330

HOSE

SN: 50001-UP

1шт.

9

23B-809-1340

HOSE

SN: 50001-UP

1шт.

10

232-809-7950

BRACKET

SN: 50001-UP

1шт.

11

23B-809-1720

PLATE

SN: 50001-UP

2шт.

12

01010-50830

BOLT

SN: 50001-UP

8шт.

13

01643-30823

WASHER

SN: 50001-UP

8шт.

14

01010-51030

BOLT

SN: 50001-UP

2шт.

15

01011-51050

BOLT

SN: 50001-UP

2шт.

16

01643-31032

WASHER

SN: 50001-UP

4шт.

17

232-809-7921

SPACER

SN: .-UP

1шт.

17

232-809-7920

SPACER

SN: 50001-.

1шт.

18

232-809-0010

SHIM ASS'Y

SN: .-UP

1шт.

18

0

PLATE

SN: .-UP

7шт.

19

232-809-7930

PLATE

SN: 50001-UP

1шт.

20

6151-81-4340

BOLT

SN: 50001-UP

1шт.

21

232-809-7940

PLATE

SN: 50001-UP

1шт.

22

01010-51025

BOLT

SN: 50001-UP

2шт.

23

01580-11008

NUT

SN: 50001-UP

1шт.

24

01643-31032

WASHER

SN: 50001-UP

3шт.

25

04120-21754

V-BELT

SN: 50001-UP

1шт.

26

23C-809-1240

HOSE

SN: 50001-UP

1шт.

27

23C-809-1250

HOSE

SN: 50001-UP

1шт.

28

01010-50816

BOLT

SN: 50001-UP

2шт.

29

01643-30823

WASHER

SN: 50001-UP

2шт.

30

23C-809-1260

BRACKET

SN: 50001-UP

1шт.

31

23C-809-1270

SEAL

SN: 50001-UP

1шт.

32

01580-10806

NUT

SN: 50001-UP

6шт.

33

01643-30823

WASHER

SN: 50001-UP

6шт.

34

01010-51025

BOLT

SN: 50001-UP

4шт.

35

01643-31032

WASHER

SN: 50001-UP

4шт.

36

23B-809-1280

HOSE

SN: 50001-UP

1шт.

37

23B-809-1210

CONNECTOR

SN: 50001-UP

1шт.

38

23B-809-1350

TUBE

SN: 50001-UP

1шт.

39

23B-809-1360

TUBE

SN: 50001-UP

1шт.

40

23B-809-1310

HOSE

SN: 50001-UP

1шт.

41

01010-51220

BOLT

SN: 50001-UP

4шт.

42

01643-31232

WASHER

SN: 50001-UP

4шт.

43

08034-00519

BAND

SN: 50001-UP

5шт.

44

238-809-3290

GAS BOMBE

SN: 50001-UP

3шт.

Выбрано товаров: 46
