Komatsu
/
Грейдеры
/
GD705A-4A S/N 11001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

ОБОГРЕВАТЕЛЬ. (ВОДН. ГИДРОЛИНИЯ)(№9-)

Запчасти Komatsu GD705A-4A ОБОГРЕВАТЕЛЬ. (ВОДН. ГИДРОЛИНИЯ)(№9-) РАМА И ЧАСТИ КОРПУСА

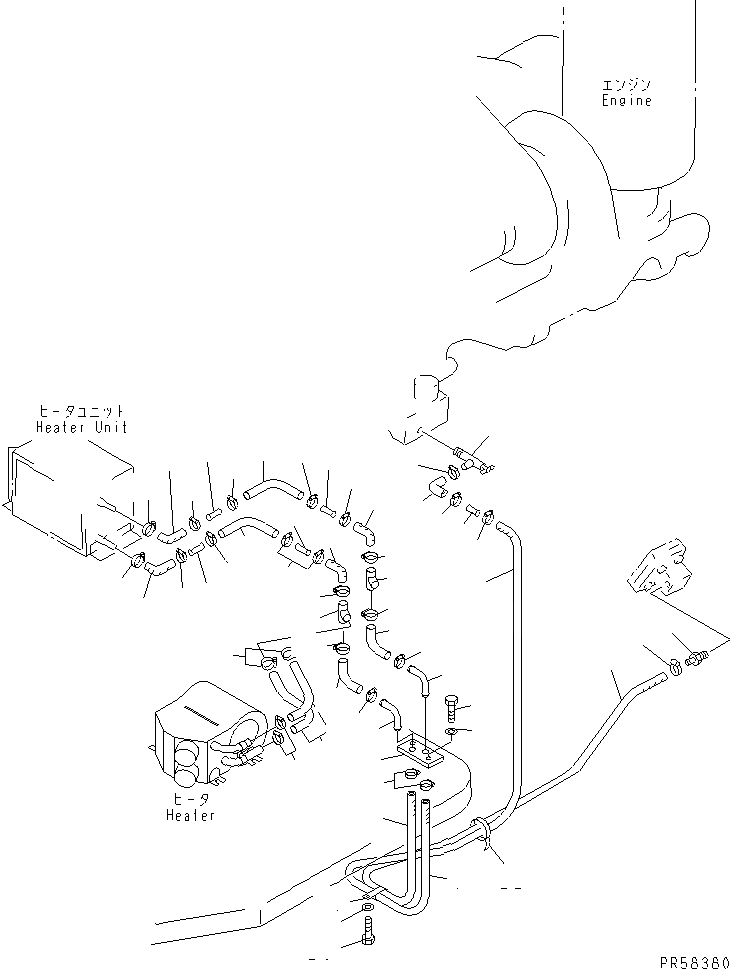

Схема запчастей Komatsu GD705A-4A - ОБОГРЕВАТЕЛЬ. (ВОДН. ГИДРОЛИНИЯ)(№9-) РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
6
7
7
7
7
7
8
8
9
10
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
18
18
19
20
21
22

№

Артикул

Название

Примечание

Количество

1

09482-10000

VALVE

SN: ..-UP

1шт.

2

232-817-1590

NIPPLE

SN: ..-UP

1шт.

3

09483-00520

HOSE

SN: ..-UP

1шт.

4

09483-00523

HOSE

SN: 12019-UP

1шт.

5

09483-20550

HOSE

SN: ..-UP

1шт.

6

09484-00560

CONNECTOR

SN: ..-UP

1шт.

7

07280-02523

CLAMP

SN: 12019-UP

6шт.

8

234-807-7610

TUBE

SN: 12019-UP

2шт.

9

234-807-7620

PLATE

SN: 12019-UP

1шт.

10

01010-51025

BOLT

SN: 12019-UP

2шт.

11

01643-31032

WASHER

SN: 11001-UP

2шт.

12

09483-20550

HOSE

SN: 12019-UP

6шт.

13

09483-00506

HOSE

SN: 12019-UP

2шт.

14

234-807-7630

TUBE

SN: 12019-UP

2шт.

15

09484-00560

CONNECTOR

SN: 12019-UP

4шт.

16

07280-02523

CLAMP

SN: 12019-UP

16шт.

17

09483-00403

HOSE

SN: 12019-UP

2шт.

18

07281-00259

CLAMP

SN: 12019-UP

4шт.

19

232-817-1140

CLIP

SN: 12019-UP

1шт.

20

01010-51016

BOLT

SN: 12019-UP

1шт.

21

01643-31032

WASHER

SN: 12019-UP

1шт.

22

08034-00519

BAND

SN: 12001-UP

5шт.

Выбрано товаров: 22
