GD705A-4A S/N 11001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

КАБИНА (/) (ЭЛЕКТРИКА И АКСЕССУАРЫ)

Запчасти Komatsu GD705A-4A КАБИНА (/) (ЭЛЕКТРИКА И АКСЕССУАРЫ) РАМА И ЧАСТИ КОРПУСА

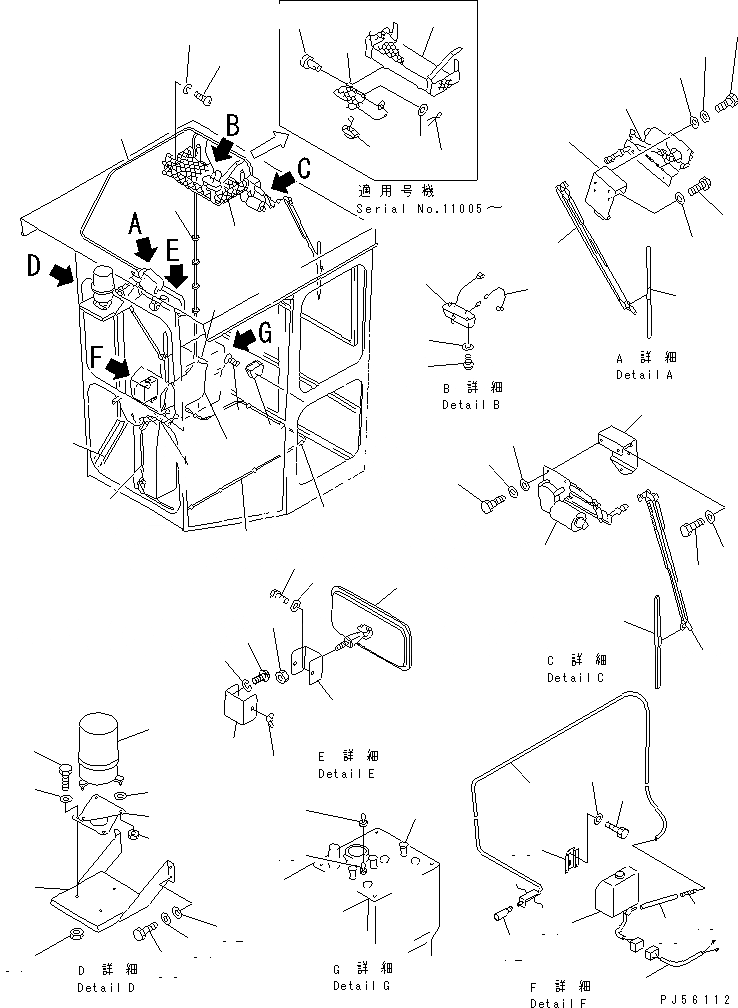

Схема запчастей Komatsu GD705A-4A - КАБИНА (/) (ЭЛЕКТРИКА И АКСЕССУАРЫ) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
8A
8B
8C
8D
8E
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
28
28
29
29
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
59

№

Артикул

Название

Примечание

Количество

1

08141-02400

LAMP,ROOM

SN: 11001-UP

1шт.

|1

08116-02410

BULB¤ 10W

SN: 11001-UP

1шт.

2

01370-00410

SCREW

SN: 11001-UP

3шт.

3

01601-20410

WASHER,SPRING

SN: 11001-UP

3шт.

4

232-950-5120

CABLE

SN: 11001-UP

1шт.

5

232-855-1542

ASHTRAY

SN: 11001-UP

1шт.

6

01224-40406

SCREW

SN: 11001-UP

3шт.

7

232-957-7741

LIGHTER,CIGARETTE

SN: .-UP

1шт.

|7

232-955-5330

LIGHTER,CIGARETTE

SN: 11001-.

1шт.

8

232-950-5161

SHELF

SN: 11005-UP

1шт.

|8

232-950-5160

SHELF

SN: 11001-11004

1шт.

8A

04050-01610

PIN,COTTER

SN: 11005-UP

2шт.

8B

01641-00608

WASHER

SN: 11005-UP

2шт.

8C

04205-00618

PIN

SN: 11005-UP

2шт.

8D

232-950-5910

COVER,NET

SN: 11005-UP

1шт.

|8D

234-843-2240

COVER,NET (FOR AUTO BLADE)

SN: 11186-UP

1шт.

8E

09459-00000

LOCK

SN: 11005-UP

1шт.

9

01370-00510

SCREW

SN: 11001-UP

4шт.

10

01601-20513

WASHER,SPRING

SN: 11001-UP

4шт.

11

232-957-6210

MIRROR

SN: 11001-UP

1шт.

12

232-957-6220

PLATE

SN: 11001-UP

1шт.

13

232-957-6230

PLATE

SN: 11001-UP

1шт.

14

01220-40408

SCREW

SN: 11001-UP

4шт.

15

01601-20410

WASHER,SPRING

SN: 11001-UP

4шт.

16

01010-51020

BOLT

SN: 11001-UP

2шт.

17

01643-31032

WASHER

SN: 11001-UP

2шт.

18

01541-21050

NUT

SN: 11001-UP

2шт.

19

232-950-5112

HARNESS

SN: .-UP

1шт.

|19

232-950-5111

HARNESS

SN: 11001-.

1шт.

20

565-44-13260

CLIP

SN: 11001-UP

18шт.

21

232-950-5191

COVER

SN: 11001-UP

1шт.

22

232-950-5232

HARNESS

SN: .-UP

1шт.

|22

232-950-5231

HARNESS

SN: 11001-.

1шт.

23

232-950-5240

HARNESS

SN: 11001-UP

1шт.

24

08034-00519

BAND

SN: 11001-UP

7шт.

25

232-950-5280

HARNESS

SN: 11001-UP

1шт.

26

130-911-3270

MOTOR,WIPER

SN: 11001-UP

2шт.

27

232-950-5130

BRACKET

SN: 11001-UP

2шт.

28

01010-50616

BOLT

SN: 11001-UP

14шт.

29

01643-30623

WASHER

SN: 11001-UP

14шт.

30

01640-20610

WASHER

SN: 11001-UP

6шт.

31

08184-10550

ARM

SN: 11001-UP

1шт.

32

08185-00400

BLADE

SN: 11001-UP

1шт.

33

08184-10500

ARM

SN: 11001-UP

1шт.

34

234-855-2370

BLADE

SN: 11001-UP

1шт.

35

232-955-5310

SWITCH,WIPER

SN: 11001-UP

1шт.

36

232-955-5320

SWITCH,WIPER

SN: 11001-UP

1шт.

|37

232-950-5700

TANK ASS'Y,WINDOW WASHER

SN: 11001-UP

1шт.

37

232-856-5120

TANK ASS'Y

SN: 11001-UP

1шт.

38

232-856-5130

BRACKET

SN: 11001-UP

1шт.

39

232-856-5140

HOSE

SN: 11001-UP

1шт.

40

232-856-5160

CONNECTOR

SN: 11001-UP

1шт.

41

232-856-5260

HOSE¤ 10M

SN: 11001-UP

1шт.

42

232-856-5170

NOZZLE

SN: 11001-UP

1шт.

43

01010-50612

BOLT

SN: 11001-UP

2шт.

44

01643-30623

WASHER

SN: 11001-UP

2шт.

45

232-950-5181

HARNESS

SN: 11001-UP

1шт.

46

08154-12400

LAMP ASS'Y,BEACON

SN: 11001-UP

1шт.

47

01641-20812

WASHER

SN: 11001-UP

3шт.

48

08501-22501

SWITCH,CAUTION LAMP

SN: .-UP

1шт.

|48

236-06-23350

SWITCH,CAUTION LAMP

SN: 11001-.

1шт.

49

232-957-5510

BRACKET

SN: 11001-UP

1шт.

50

01010-51016

BOLT

SN: 11001-UP

4шт.

51

01643-31032

WASHER

SN: 11001-UP

4шт.

52

01643-31032

WASHER

SN: 11001-UP

4шт.

53

232-955-5230

HARNESS

SN: .-UP

1шт.

|53

238-06-16320

HARNESS

SN: 11001-.

1шт.

54

232-950-2510

SEAT

SN: 11001-UP

1шт.

55

01010-50816

BOLT

SN: 11001-UP

3шт.

56

01643-30823

WASHER

SN: 11001-UP

3шт.

57

01580-10806

NUT

SN: 11001-UP

3шт.

58

232-950-5980

ACCESSORY SET,(NOT SHOWN)

SN: 11005-UP

1шт.

59

08504-10000

CAP

SN: 11170-UP

1шт.

Выбрано товаров: 73
