Запчасти Komatsu GD705A-4A ПАНЕЛЬ (СПЕЦ-Я С АВТОМ. ТРАНСМИССИЕЙ)(№8-9) РАМА И ЧАСТИ КОРПУСА

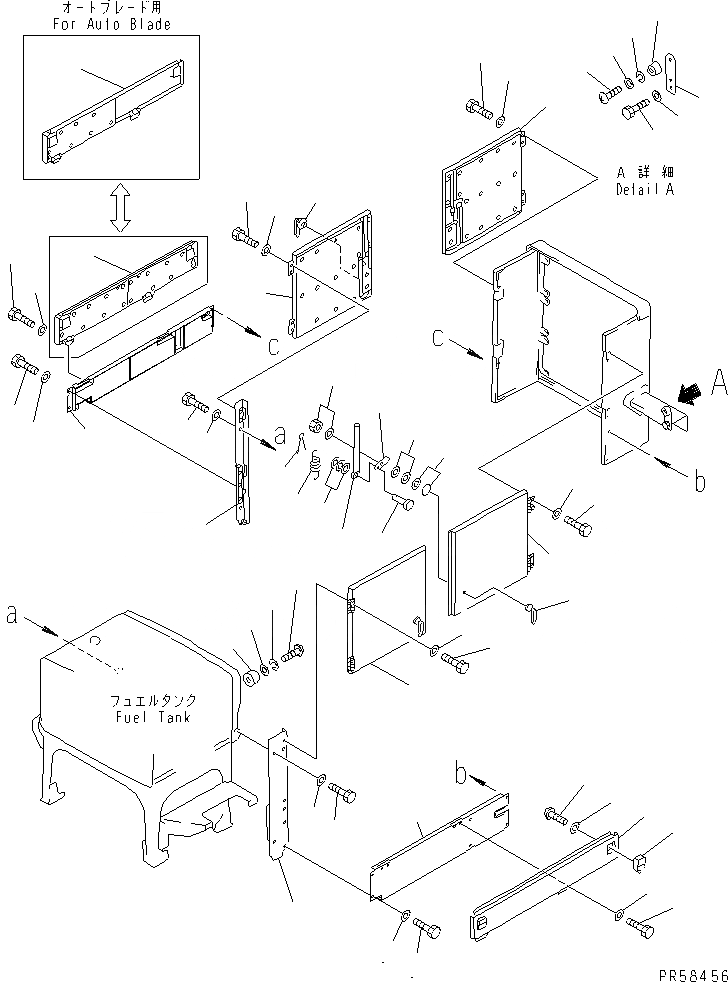

Схема запчастей Komatsu GD705A-4A -  ПАНЕЛЬ (СПЕЦ-Я С АВТОМ. ТРАНСМИССИЕЙ)(№8-9) РАМА И ЧАСТИ КОРПУСА
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
9
10
11
11
12
12
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
23
23
23
23
24
24
24
24
25
25
26
26
27
27
28
28
29
30
31

Артикул

Название

Примечание

Количество

1

234-54-32921

COVER,L.H.

SN: 11380-11419

1шт.

|1

234-54-32932

COVER,R.H.

SN: 11380-11419

1шт.

2

01010-51025

BOLT

SN: 11380-@

4шт.

3

234-54-13252

WASHER

SN: 11380-@

4шт.

4

234-54-52310

PLATE,L.H.

SN: 11380-11419

1шт.

|4

234-54-52320

PLATE,R.H.

SN: 11380-11419

1шт.

5

01010-51025

BOLT

SN: 11380-@

12шт.

6

01643-31032

WASHER

SN: 11380-@

12шт.

7

234-54-32851

PANEL,SIDE¤ L.H.

SN: 11380-11419

1шт.

|7

234-54-32861

PANEL,SIDE¤ R.H.

SN: 11380-11419

1шт.

|7

234-843-1290

PANEL,SIDE¤ R.H. (FOR AUTO BLADE)

SN: 11380-@

1шт.

8

234-54-32631

CATCH

SN: 11380-@

4шт.

9

01220-40512

SCREW

SN: 11380-@

16шт.

10

01601-20513

WASHER,SPRING

SN: 11380-@

16шт.

11

01010-51025

BOLT

SN: 11380-@

8шт.

12

01643-31032

WASHER

SN: 11380-@

8шт.

13

234-54-33260

PANEL,SIDE¤ L.H.

SN: 11380-11419

1шт.

|13

234-54-33280

PANEL,SIDE¤ R.H.

SN: 11380-11419

1шт.

14

234-54-33270

PANEL,SIDE¤ L.H.

SN: 11380-11419

1шт.

|14

234-54-33290

PANEL,SIDE¤ R.H.

SN: 11380-11419

1шт.

15

238-54-12950

HANDLE

SN: 11380-11419

4шт.

16

262-54-12350

PLATE

SN: 11380-@

4шт.

17

234-54-00310

SHIM ASS'Y

SN: 11380-@

4шт.

|17

0

SHIM

SN: 11380-@

2шт.

18

234-54-32680

BAR,UPPER (L=375)

SN: 11380-@

4шт.

|18

234-54-32690

BAR,LOWER (L=135)

SN: 11380-@

4шт.

19

04205-10514

PIN

SN: 11380-@

8шт.

20

01641-20508

WASHER

SN: 11380-@

32шт.

21

04050-11208

PIN,COTTER

SN: 11380-@

8шт.

22

236-54-22460

SPRING

SN: 11380-@

4шт.

23

01010-51025

BOLT

SN: 11380-@

16шт.

24

01643-31032

WASHER

SN: 11380-@

16шт.

25

234-54-32710

STOPPER

SN: 11380-@

4шт.

26

01220-40520

SCREW

SN: 11380-@

4шт.

27

01601-20513

WASHER,SPRING

SN: 11380-@

4шт.

28

01641-20508

WASHER

SN: 11380-@

4шт.

29

234-54-32770

PLATE

SN: 11380-@

2шт.

30

01010-50616

BOLT

SN: 11380-@

4шт.

31

01643-30623

WASHER

SN: 11380-@

4шт.

Выбрано товаров: 39
