Запчасти Komatsu GD705A-4A ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/) СИЛОВАЯ ПЕРЕДАЧА

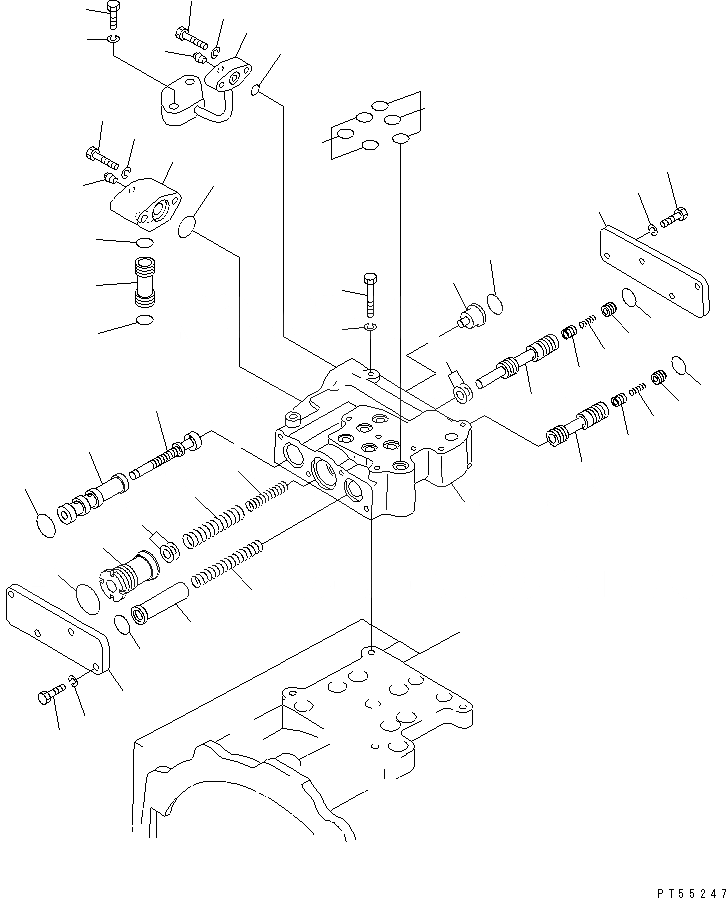

Схема запчастей Komatsu GD705A-4A - ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

234-15-21080

TRANSMISSION ASS'Y

SN: 12016-UP

1шт.

|1

234-15-00601

TRANSMISSION ASS'Y

SN: 12001-12015

1шт.

|1

234-15-00600

TRANSMISSION ASS'Y

SN: (1618)-(2219)

1шт.

|1

0

TRANSMISSION ASS'Y

SN: 11001-(1617)

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2411 TO 2471.

-1шт.

|1

232-15-00120

VALVE ASS'Y

SN: 11001-UP

1шт.

1

0

BODY,VALVE

SN: 11001-UP

1шт.

2

232-15-16160

SPRING,(L=115.5)

SN: 11001-UP

1шт.

3

232-15-15460

STOPPER

SN: 11001-UP

1шт.

4

232-15-15420

VALVE

SN: 11001-UP

1шт.

5

195-15-15130

VALVE

SN: 11001-UP

2шт.

6

175-15-15550

VALVE

SN: 11001-UP

2шт.

7

180-14-25560

SPRING,(L=35)

SN: 11001-UP

2шт.

8

232-15-15490

VALVE

SN: 11001-UP

1шт.

9

238-15-15890

SHIM¤ 0.5MM

SN: 12001-UP

4шт.

|9

238-15-15890

SHIM¤ 0.5MM

SN: (2204)-(2219)

8шт.

|9

145-14-43370

SHIM¤ 0.5MM

SN: 11001-(2203)

8шт.

|9

232-15-15890

SHIM¤ 0.5MM

SN: 11001-UP

8шт.

10

234-15-26210

SPRING

SN: (2180)-UP

1шт.

|10

0

SPRING,(L=86.7)

SN: 11001-(2179)

1шт.

11

234-15-26220

SPRING

SN: 12001-UP

1шт.

|11

232-15-16220

SPRING,(L=71.2)

SN: 11001-(2219)

1шт.

12

232-15-15470

VALVE,MODULATING

SN: 11001-UP

1шт.

13

232-15-15540

SLEEVE

SN: 11001-UP

1шт.

14

234-15-25520

SPOOL

SN: 12001-UP

1шт.

|14

232-15-15520

SPOOL

SN: 11001-(2219)

1шт.

15

232-15-15550

STOPPER

SN: 11001-UP

1шт.

16

232-15-15590

COVER

SN: 11001-UP

1шт.

17

232-15-15580

COVER

SN: 11001-UP

1шт.

18

07000-73032

O-RING (K2)

SN: 11001-UP

4шт.

19

07000-73035

O-RING (K2)

SN: 11001-UP

1шт.

20

07000-73045

O-RING (K2)

SN: 11001-UP

1шт.

21

01010-81030

BOLT

SN: 11001-UP

8шт.

22

01602-21030

WASHER,SPRING

SN: 11001-UP

8шт.

23

07000-72021

O-RING (K2)

SN: 11001-UP

6шт.

24

234-15-25610

TUBE

SN: 11001-UP

1шт.

25

07000-72012

O-RING (K2)

SN: 11001-UP

1шт.

26

01010-80835

BOLT

SN: 11001-UP

2шт.

27

01602-20825

WASHER,SPRING

SN: 11001-UP

2шт.

28

01011-81205

BOLT

SN: 11001-UP

2шт.

29

01602-21236

WASHER,SPRING

SN: 11001-UP

2шт.

30

234-15-25650

FLANGE

SN: 11001-UP

1шт.

31

07000-73025

O-RING (K2)

SN: 11001-UP

1шт.

32

07042-80108

PLUG

SN: (2334)-UP

2шт.

|32

07042-20108

PLUG

SN: 11001-(2333)

2шт.

33

01010-81065

BOLT

SN: 11001-UP

2шт.

34

01602-21030

WASHER,SPRING

SN: 11001-UP

2шт.

35

238-15-17440

SLEEVE

SN: 11001-UP

1шт.

36

07000-72021

O-RING (K2)

SN: 11001-UP

2шт.

37

01010-81085

BOLT

SN: 11001-UP

2шт.

38

01602-21030

WASHER,SPRING

SN: 11001-UP

2шт.

Выбрано товаров: 52
