GD705A-4A-N S/N 13001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

ОБОГРЕВАТЕЛЬ. (СПЕЦ-Я С АВТОМ. ТРАНСМИССИЕЙ) (ВОДН. ГИДРОЛИНИЯ)

Запчасти Komatsu GD705A-4A-N ОБОГРЕВАТЕЛЬ. (СПЕЦ-Я С АВТОМ. ТРАНСМИССИЕЙ) (ВОДН. ГИДРОЛИНИЯ) РАМА И ЧАСТИ КОРПУСА

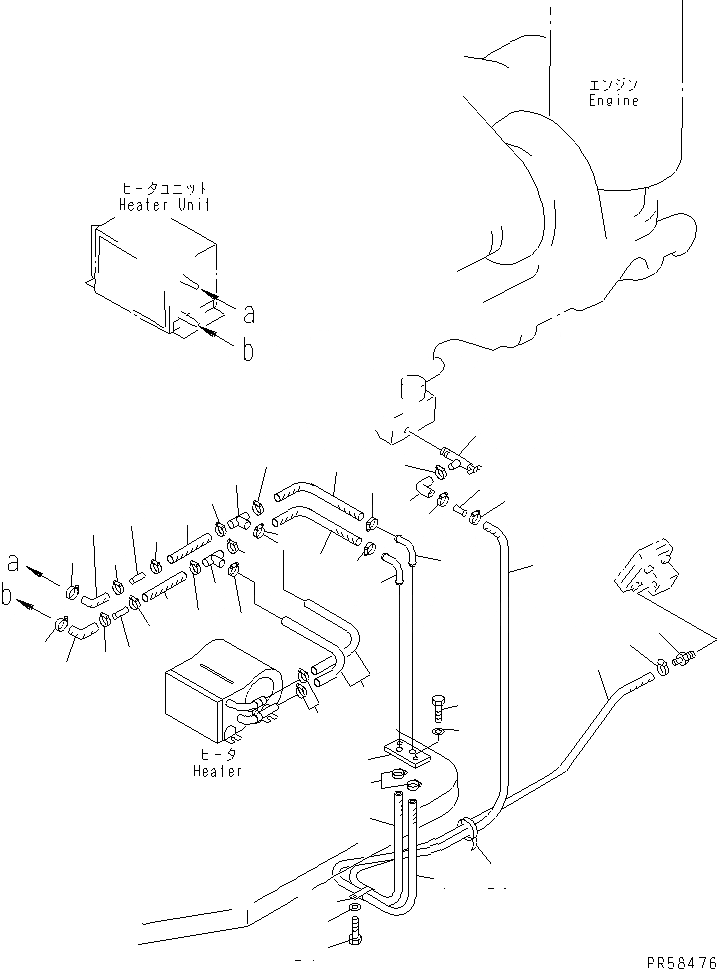

Схема запчастей Komatsu GD705A-4A-N - ОБОГРЕВАТЕЛЬ. (СПЕЦ-Я С АВТОМ. ТРАНСМИССИЕЙ) (ВОДН. ГИДРОЛИНИЯ) РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
6
7
7
7
7
7
8
8
9
10
11
12
12
13
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
19
19
19
20
21
22
23

№

Артикул

Название

Примечание

Количество

1

09482-10000

VALVE

SN: 13001-UP

1шт.

2

232-817-1590

NIPPLE

SN: 13001-UP

1шт.

3

09483-00520

HOSE

SN: 13001-UP

1шт.

4

09483-00523

HOSE

SN: 13001-UP

1шт.

5

09483-20550

HOSE

SN: 13001-UP

1шт.

6

09484-00560

CONNECTOR

SN: 13001-UP

1шт.

7

09479-02400

CLAMP

SN: 13169-UP

6шт.

|7

0

CLAMP

SN: 13001-13168

6шт.

8

234-807-7610

TUBE

SN: 13001-UP

2шт.

9

234-807-7620

PLATE

SN: 13001-UP

1шт.

10

01010-51055

BOLT

SN: 13001-UP

2шт.

11

01643-31032

WASHER

SN: 13001-UP

2шт.

12

09483-20550

HOSE

SN: 13001-UP

2шт.

13

09483-00502

HOSE

SN: 13001-UP

2шт.

14

234-807-7630

TUBE

SN: 13001-UP

2шт.

15

09484-00560

CONNECTOR

SN: 13001-UP

2шт.

16

09479-02400

CLAMP

SN: 13169-UP

12шт.

|16

0

CLAMP

SN: 13001-13168

12шт.

17

09483-00505

HOSE

SN: 13001-UP

2шт.

18

09483-00405

HOSE

SN: 13001-UP

2шт.

19

07281-00259

CLAMP

SN: 13001-UP

4шт.

20

232-817-1140

CLIP

SN: 13001-UP

1шт.

21

01010-51016

BOLT

SN: 13001-UP

1шт.

22

01643-31032

WASHER

SN: 13001-UP

1шт.

23

08034-00519

BAND

SN: 13001-UP

5шт.
