Запчасти Komatsu GD705A-4A-N ВСПОМОГ. СИДЕНЬЕ РАМА И ЧАСТИ КОРПУСА

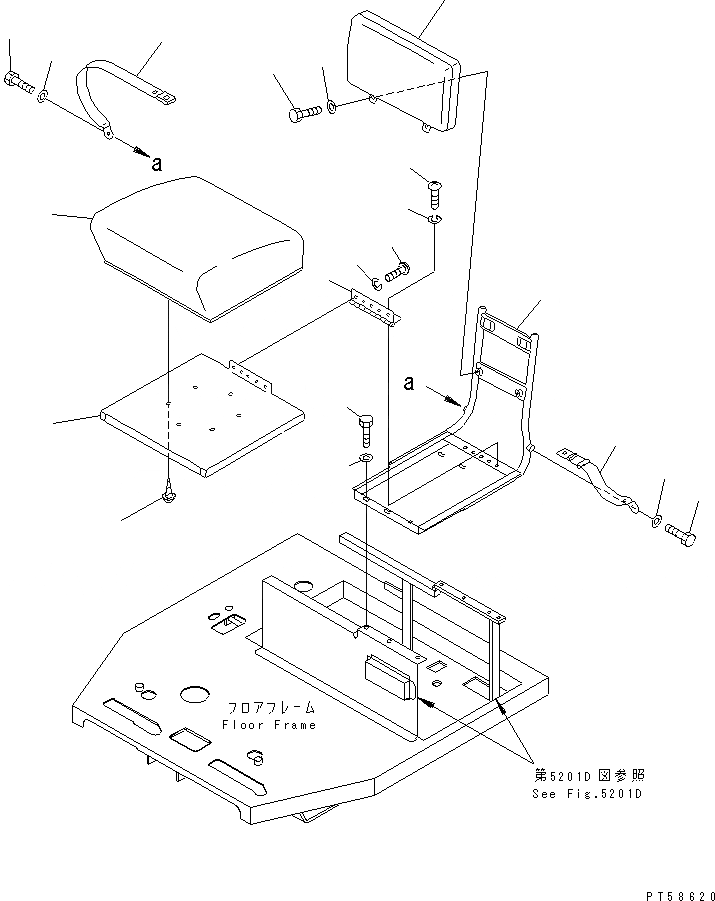

Схема запчастей Komatsu GD705A-4A-N - ВСПОМОГ. СИДЕНЬЕ РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
14
15
15

Артикул

Название

Примечание

Количество

1

23D-57-12152

BRACKET

SN: 13001-UP

1шт.

2

232-54-11311

CUSHION,SEAT

SN: 13001-UP

1шт.

3

23D-57-12131

BRACKET

SN: 13001-UP

1шт.

4

01380-20626

SCREW

SN: 13001-UP

6шт.

5

23D-57-12120

HINGE

SN: 13001-UP

1шт.

6

01220-40408

SCREW

SN: 13001-UP

10шт.

7

01601-20410

WASHER,SPRING

SN: 13001-UP

10шт.

8

232-54-11380

CUSHION,BACK

SN: 13001-UP

1шт.

9

01010-51020

BOLT

SN: 13001-UP

2шт.

10

01643-31032

WASHER

SN: 13001-UP

2шт.

11

01010-51225

BOLT

SN: 13001-UP

4шт.

12

01643-31232

WASHER

SN: 13001-UP

4шт.

13

236-54-29210

BELT,SEAT

SN: 13001-UP

1шт.

14

01010-51020

BOLT

SN: 13001-UP

2шт.

15

01643-31032

WASHER

SN: 13001-UP

2шт.

Выбрано товаров: 15
