GD705A-4A-N S/N 13001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

КРЫШКА АККУМУЛЯТОРА И НИЖН. БОКОВ. КРЫШКА

Запчасти Komatsu GD705A-4A-N КРЫШКА АККУМУЛЯТОРА И НИЖН. БОКОВ. КРЫШКА РАМА И ЧАСТИ КОРПУСА

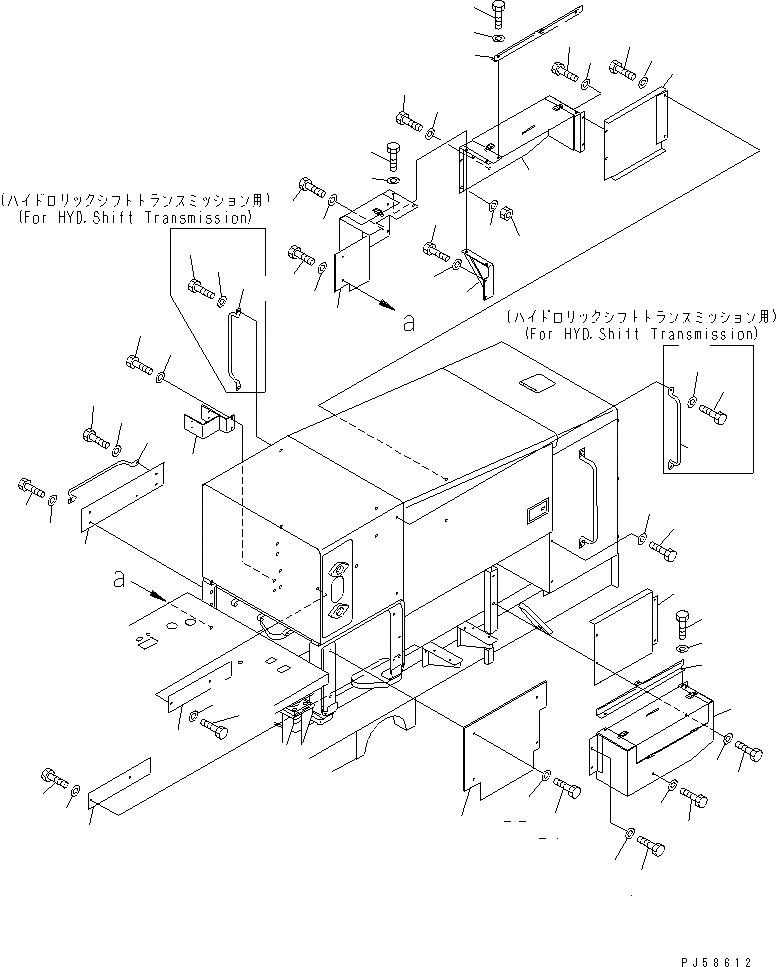

Схема запчастей Komatsu GD705A-4A-N - КРЫШКА АККУМУЛЯТОРА И НИЖН. БОКОВ. КРЫШКА РАМА И ЧАСТИ КОРПУСА
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
36
36
37
37
38
38
39
39
40
41
42

№

Артикул

Название

Примечание

Количество

1

234-54-65460

COVER,L.H.

SN: 13001-UP

1шт.

|1

234-54-65480

COVER,R.H.

SN: 13001-UP

1шт.

2

01010-81020

BOLT

SN: 13001-UP

4шт.

3

01643-31032

WASHER

SN: 13001-UP

4шт.

4

01010-81025

BOLT

SN: 13001-UP

4шт.

5

234-54-13252

WASHER

SN: 13001-UP

4шт.

6

234-54-65421

BOX,BATTERY¤ L.H.

SN: 12064-UP

1шт.

|6

0

BOX,BATTERY¤ L.H.

SN: 13001-13063

1шт.

|6

23F-54-15570

CATCH (WELDED)

SN: 13001-UP

2шт.

|6

23F-54-15560

HINGE (WELDED)

SN: 13001-UP

2шт.

7

01010-81030

BOLT

SN: 13001-UP

2шт.

8

234-54-13252

WASHER

SN: 13001-UP

2шт.

9

234-54-65441

BOX,BATTERY¤ R.H.

SN: 13064-UP

1шт.

|9

234-54-65440

BOX,BATTERY¤ R.H.

SN: 13001-13063

1шт.

|9

23F-54-15570

CATCH (WELDED)

SN: 13001-UP

1шт.

|9

23F-54-15560

HINGE (WELDED)

SN: 13001-UP

1шт.

10

01010-81020

BOLT

SN: 13001-UP

2шт.

11

234-54-13252

WASHER

SN: 13001-UP

2шт.

12

01643-31032

WASHER

SN: 13001-UP

2шт.

13

01580-11008

NUT

SN: 13001-UP

2шт.

14

234-54-65570

BRACKET,L.H.

SN: 13001-UP

1шт.

|14

234-54-65580

BRACKET,R.H.

SN: 13001-UP

1шт.

15

01010-81020

BOLT

SN: 13001-UP

4шт.

16

01643-31032

WASHER

SN: 13001-UP

4шт.

17

234-54-65490

PLATE

SN: 13001-UP

2шт.

18

01010-81025

BOLT

SN: 13001-UP

4шт.

19

01643-31032

WASHER

SN: 13001-UP

4шт.

20

234-54-65630

COVER

SN: 13001-UP

1шт.

21

01010-81030

BOLT

SN: 13001-UP

4шт.

22

234-54-13252

WASHER

SN: 13001-UP

4шт.

23

234-54-65640

BRACKET

SN: 13001-UP

1шт.

24

01010-81025

BOLT

SN: 13001-UP

2шт.

25

234-54-13252

WASHER

SN: 13001-UP

2шт.

26

234-54-65650

BOX

SN: 13001-UP

1шт.

|26

23F-54-15570

CATCH (WELDED)

SN: 13001-UP

1шт.

|26

23F-54-15560

HINGE (WELDED)

SN: 13001-UP

1шт.

27

01010-81030

BOLT

SN: 13001-UP

2шт.

28

234-54-13252

WASHER

SN: 13001-UP

2шт.

29

234-54-65680

BRACKET

SN: 13001-UP

1шт.

30

01010-81030

BOLT

SN: 13001-UP

4шт.

31

01643-31032

WASHER

SN: 13001-UP

4шт.

32

234-54-65671

COVER

SN: .-UP

1шт.

|32

0

COVER

SN: 13001-.

1шт.

33

01010-81035

BOLT

SN: 13001-UP

4шт.

34

234-54-13252

WASHER

SN: 13001-UP

4шт.

35

01010-81016

BOLT

SN: 13001-UP

2шт.

36

234-54-13252

WASHER

SN: 13001-UP

2шт.

37

234-54-65780

STAY,(FOR HYD.SIFT TRANSMISSION)

SN: 13001-UP

3шт.

38

01010-81020

BOLT

SN: 13001-UP

4шт.

39

01643-31032

WASHER

SN: 13001-UP

4шт.

40

234-54-65780

STAY

SN: 13001-UP

1шт.

41

01010-81035

BOLT

SN: 13001-UP

2шт.

42

234-54-13252

WASHER

SN: 13001-UP

2шт.

Выбрано товаров: 53
