Запчасти Komatsu GD705A-4 КАБИНА (ДВЕРЬ)(№-) РАМА И ЧАСТИ КОРПУСА

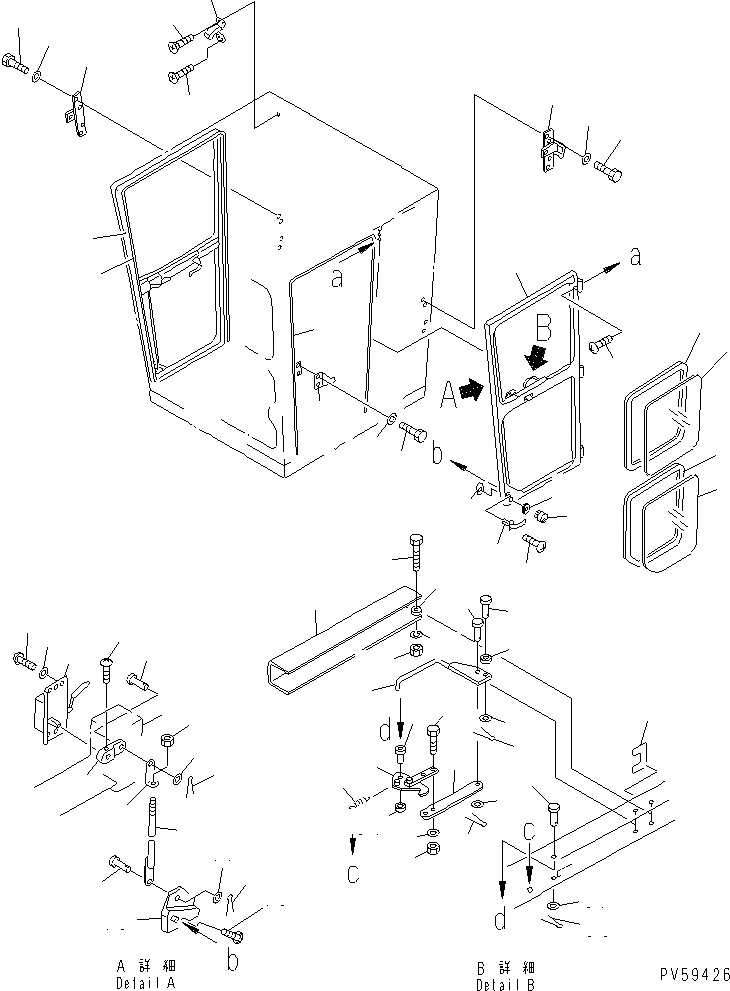

Схема запчастей Komatsu GD705A-4 - КАБИНА (ДВЕРЬ)(№-) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
58
59
59
60
61
62
62
63

№

Артикул

Название

Примечание

Количество

|$0

234-950-0050

CAB ASS'Y

SN: 23001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5401A TO 5409A.

-1шт.

1

23B-950-1550

DOOR,L.H.

SN: 23001-UP

1шт.

2

23B-950-1560

DOOR,R.H.

SN: 23001-UP

1шт.

3

01220-40812

SCREW

SN: 23001-UP

18шт.

4

232-957-6471

LOCK,DOOR, L.H.

SN: 23001-UP

1шт.

4

232-957-6481

LOCK,DOOR, R.H.

SN: 23001-UP

1шт.

5

01023-60616

SCREW

SN: 23001-UP

12шт.

6

01643-30623

WASHER

SN: 23001-UP

12шт.

7

232-957-6520

LEVER

SN: 23001-UP

2шт.

8

01220-40420

SCREW

SN: 23001-UP

2шт.

9

235-950-1560

PLATE

SN: 23001-UP

2шт.

10

04205-10614

PIN

SN: 23001-UP

2шт.

11

01641-20608

WASHER

SN: 23001-UP

2шт.

12

04050-11610

PIN,COTTER

SN: 23001-UP

2шт.

13

232-957-2840

ROD

SN: 23001-UP

2шт.

14

01580-10605

NUT

SN: 23001-UP

2шт.

15

235-950-1570

LEVER,L.H.

SN: 23001-UP

1шт.

15

235-950-1580

LEVER,R.H.

SN: 23001-UP

1шт.

16

04205-10614

PIN

SN: 23001-UP

2шт.

17

01641-20608

WASHER

SN: 23001-UP

2шт.

18

04050-11610

PIN,COTTER

SN: 23001-UP

2шт.

19

01220-40412

SCREW

SN: 23001-UP

2шт.

20

23B-950-1610

GLASS

SN: 23001-UP

2шт.

21

09410-40332

STRIP,WEATHER

SN: 23001-UP

2шт.

22

23B-950-1590

GLASS

SN: 23001-UP

2шт.

23

09410-40284

STRIP,WEATHER

SN: 23001-UP

2шт.

24

235-950-1660

HANDLE,L.H.

SN: 23001-UP

1шт.

24

235-950-1670

HANDLE,R.H.

SN: 23001-UP

1шт.

25

235-950-1540

SPACER

SN: 23001-UP

2шт.

26

235-950-1510

PIN

SN: 23001-UP

2шт.

27

01641-10608

WASHER

SN: 23001-UP

2шт.

28

04050-11612

PIN,COTTER

SN: 23001-UP

2шт.

29

235-950-1490

PLATE

SN: 23001-UP

2шт.

30

04205-10616

PIN

SN: 23001-UP

2шт.

31

01641-10608

WASHER

SN: 23001-UP

2шт.

32

04050-11612

PIN,COTTER

SN: 23001-UP

2шт.

33

232-957-6240

LOCK,L.H.

SN: 23001-UP

1шт.

33

232-957-6250

LOCK,R.H.

SN: 23001-UP

1шт.

34

232-957-6540

COLLAR

SN: 23001-UP

2шт.

35

232-957-6260

SPACER

SN: 23001-UP

2шт.

36

04205-11045

PIN

SN: 23001-UP

2шт.

37

01641-11016

WASHER

SN: 23001-UP

2шт.

38

04050-13020

PIN,COTTER

SN: 23001-UP

2шт.

39

01010-50616

BOLT

SN: 23001-UP

4шт.

40

01580-10605

NUT

SN: 23001-UP

4шт.

41

01643-30623

WASHER

SN: 23001-UP

4шт.

42

232-957-6310

SPRING

SN: 23001-UP

2шт.

43

235-950-1460

COVER,L.H.

SN: 23001-UP

1шт.

43

235-950-1470

COVER,R.H.

SN: 23001-UP

1шт.

44

235-950-1480

PLATE

SN: 23001-UP

2шт.

45

235-950-1520

SPACER

SN: 23001-UP

4шт.

46

235-950-1530

BOLT

SN: 23001-UP

4шт.

47

01580-10605

NUT

SN: 23001-UP

4шт.

48

01602-20619

WASHER,SPRING

SN: 23001-UP

4шт.

49

22X-54-14260

LOCK

SN: 23001-UP

1шт.

50

01225-40512

SCREW

SN: 23001-UP

2шт.

51

01225-40512

SCREW

SN: 23001-UP

1шт.

52

09412-00052

SEAL,DOOR

SN: 23001-UP

2шт.

53

234-957-4250

HOOK

SN: 23001-UP

2шт.

54

01010-51020

BOLT

SN: 23001-UP

4шт.

55

01643-31032

WASHER

SN: 23001-UP

4шт.

56

23B-950-3190

CATCH,L.H.

SN: 23001-UP

1шт.

57

23B-950-3210

CATCH,R.H.

SN: 23001-UP

1шт.

58

01010-51030

BOLT

SN: 23001-UP

8шт.

59

01643-31032

WASHER

SN: 23001-UP

8шт.

60

232-957-6550

HANDLE

SN: 23001-UP

2шт.

61

01220-40412

SCREW

SN: 23001-UP

4шт.

62

232-855-1870

LOCK

SN: 23001-UP

1шт.

63

232-855-1880

SPACER

SN: 23001-UP

1шт.

Выбрано товаров: 70
