GD705A-4 S/N 21001-UP
/
РАМА И ЧАСТИ КОРПУСА
/

СИДЕНЬЕ ОПЕРАТОРА(№-7)

Запчасти Komatsu GD705A-4 СИДЕНЬЕ ОПЕРАТОРА(№-7) РАМА И ЧАСТИ КОРПУСА

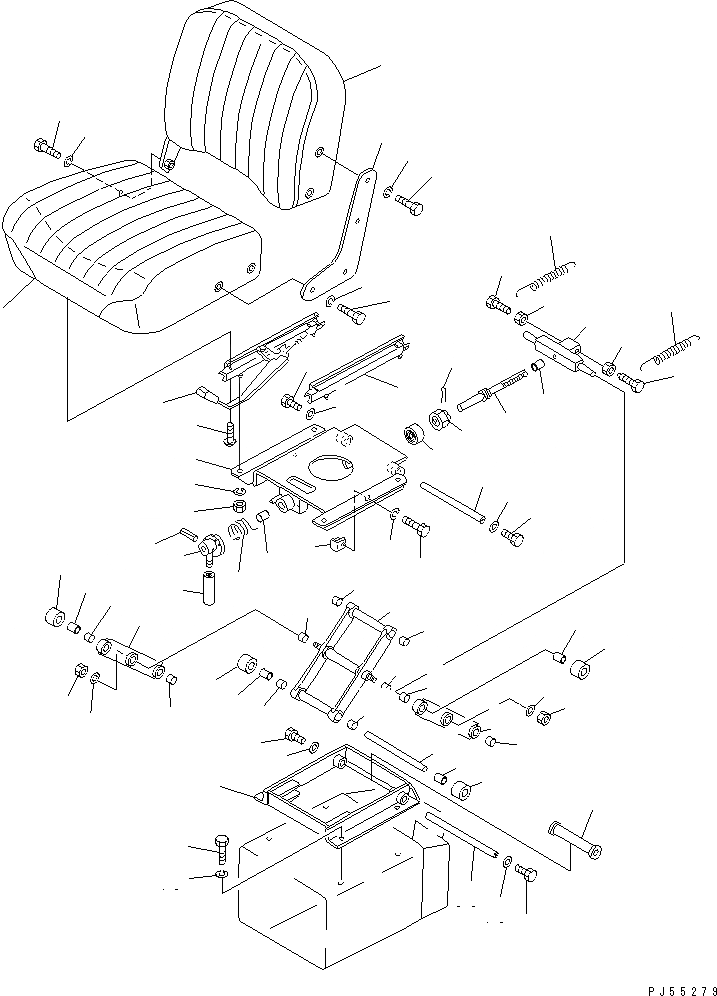

Схема запчастей Komatsu GD705A-4 - СИДЕНЬЕ ОПЕРАТОРА(№-7) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
27
28
28
28
28
28
28
28
28
28
28
29
30
30
31
31
32
33
33
33
33
34
34
34
34
35
35
36
36
37
38
39
39
40
40
41
42
43
43
44
45

№

Артикул

Название

Примечание

Количество

|$0

238-57-11000

SEAT ASS'Y

SN: 21001-21267

1шт.

|$1

0

SEAT ASS'Y

SN: (21001-21267)

1шт.

1

238-57-11110

SEAT

SN: 21001-@

1шт.

2

238-57-11120

SEAT

SN: 21001-@

1шт.

3

238-57-11130

PLATE

SN: 21001-@

1шт.

4

01010-51025

BOLT

SN: 21001-@

5шт.

5

01643-31032

WASHER

SN: 21001-@

5шт.

6

236-54-22331

ADJUSTER ASS'Y

SN: 21001-@

1шт.

7

236-54-22351

ADJUSTER ASS'Y

SN: 21001-@

1шт.

8

01220-40816

SCREW

SN: 21001-@

4шт.

9

238-57-11150

BRACKET

SN: 21001-@

1шт.

10

238-57-11140

BRACKET

SN: 21001-@

1шт.

11

238-57-11280

LINK

SN: 21001-@

1шт.

12

238-57-00020

SLIDER

SN: 21001-@

1шт.

12

0

SLIDER

SN: (21001-21267)

1шт.

13

232-43-57180

BUSHING

SN: 21001-@

2шт.

14

238-57-11170

SHAFT

SN: 21001-@

1шт.

15

06000-51104

BEARING

SN: 21001-@

1шт.

16

238-57-11180

SPRING

SN: 21001-@

1шт.

17

238-57-11240

LEVER

SN: 21001-@

1шт.

18

09304-01240

KNOB

SN: 21001-@

1шт.

19

04025-00432

PIN,SPRING

SN: 21001-@

1шт.

20

01592-32022

NUT

SN: 21001-@

1шт.

21

04050-14040

PIN,COTTER

SN: 21001-@

1шт.

22

238-57-11260

BOLT

SN: 21001-@

2шт.

23

01583-11006

NUT

SN: 21001-@

2шт.

24

238-57-11250

STOPPER

SN: 21001-@

2шт.

25

01010-51025

BOLT

SN: 21001-@

2шт.

26

01643-31032

WASHER

SN: 21001-@

2шт.

27

238-57-11290

ARM

SN: 21001-@

2шт.

28

232-43-52320

BUSHING

SN: 21001-@

10шт.

29

238-57-11210

SHAFT

SN: 21001-@

1шт.

30

01010-51016

BOLT

SN: 21001-@

2шт.

31

01643-31032

WASHER

SN: 21001-@

2шт.

32

238-57-11220

SHAFT

SN: 21001-@

1шт.

33

238-57-11270

ROLLER

SN: 21001-@

4шт.

34

232-43-57180

BUSHING

SN: 21001-@

4шт.

35

01580-11008

NUT

SN: 21001-@

2шт.

36

01643-31032

WASHER

SN: 21001-@

2шт.

37

238-57-11230

SPACER

SN: 21001-@

1шт.

38

238-57-11190

SHAFT

SN: 21001-@

1шт.

39

01010-51016

BOLT

SN: 21001-@

2шт.

40

01643-31032

WASHER

SN: 21001-@

2шт.

41

01580-10806

NUT

SN: 21001-@

4шт.

42

01643-30823

WASHER

SN: 21001-@

4шт.

43

238-57-11310

SPRING

SN: 21001-@

2шт.

44

01010-51030

BOLT

SN: 21001-@

4шт.

45

01643-31032

WASHER

SN: 21001-@

4шт.

Выбрано товаров: 48
