Запчасти Komatsu GD661A-1 ТРАНСМИССИЯ (УПРАВЛ-Е VALVR COVER)(№-) СИЛОВАЯ ПЕРЕДАЧА

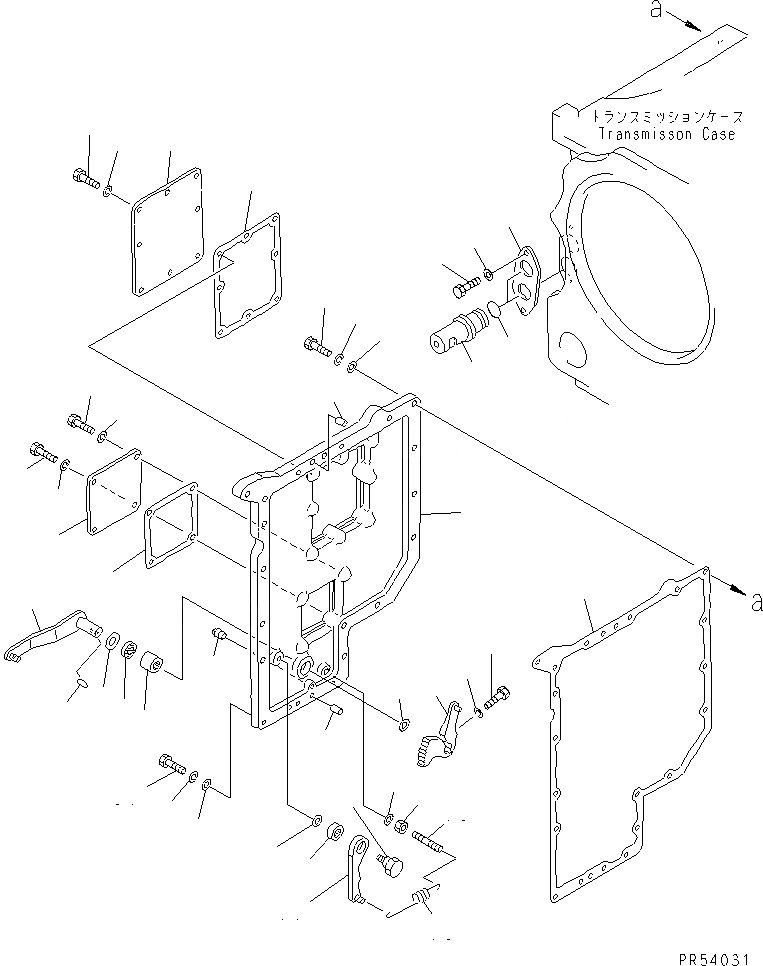

Схема запчастей Komatsu GD661A-1 - ТРАНСМИССИЯ (УПРАВЛ-Е VALVR COVER)(№-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23B-15-00061

TRANSMISSION ASS'Y

SN: 10632-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2471A.

-1шт.

|$3

23B-15-11020

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 10632-UP

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411A TO 2471A.

-1шт.

1

23B-15-15810

COVER

SN: 10001-UP

1шт.

2

07042-20211

PLUG

SN: 10001-UP

1шт.

3

06120-02016

BEARING

SN: 10001-UP

1шт.

4

144-15-29110

SEAL,OIL (K1)

SN: 10001-UP

1шт.

5

238-15-25750

LEVER

SN: 10001-UP

1шт.

6

04010-00300

KEY

SN: 10001-UP

1шт.

7

144-15-25570

WASHER

SN: 10001-UP

2шт.

8

232-15-15761

LEVER

SN: 10001-UP

1шт.

9

01010-80850

BOLT

SN: 10001-UP

1шт.

10

01602-20825

WASHER,SPRING

SN: 10001-UP

1шт.

11

232-15-15770

LEVER

SN: 10001-UP

1шт.

12

06120-01612

BEARING

SN: 10001-UP

1шт.

13

232-15-15790

WASHER

SN: 10001-UP

1шт.

14

232-15-15780

SHAFT

SN: 10001-UP

1шт.

15

232-15-16270

SPRING

SN: 10001-UP

1шт.

16

125-15-11461

BOLT

SN: 10001-UP

1шт.

17

01580-11008

NUT

SN: 10001-UP

1шт.

18

01602-21030

WASHER,SPRING

SN: 10001-UP

1шт.

19

232-15-15840

COVER

SN: 10001-UP

1шт.

20

232-15-15971

GASKET (K1)

SN: 10632-UP

1шт.

21

01010-81030

BOLT

SN: 10001-UP

3шт.

22

01010-81065

BOLT

SN: 10001-UP

1шт.

23

01602-21030

WASHER,SPRING

SN: 10001-UP

4шт.

24

232-15-15830

COVER

SN: 10001-UP

1шт.

25

232-15-15961

GASKET (K1)

SN: 10632-UP

1шт.

26

01010-81030

BOLT

SN: 10001-UP

8шт.

27

01602-21030

WASHER,SPRING

SN: 10001-UP

8шт.

28

23B-15-15952

GASKET (K1)

SN: 10632-UP

1шт.

29

04020-01024

PIN,DOWEL

SN: 10001-UP

2шт.

30

01010-81040

BOLT

SN: 10001-UP

17шт.

31

01010-81030

BOLT

SN: 10001-UP

1шт.

32

01602-21030

WASHER,SPRING

SN: 10001-UP

18шт.

33

01643-31032

WASHER

SN: 10001-UP

18шт.

34

23B-15-11820

COUPLING

SN: 10001-UP

2шт.

35

07000-73028

O-RING (K1)

SN: 10001-UP

2шт.

36

23B-15-11810

COVER

SN: 10001-UP

1шт.

37

01010-81025

BOLT

SN: 10001-UP

2шт.

38

01643-31032

WASHER

SN: 10001-UP

2шт.

Выбрано товаров: 43
