Запчасти Komatsu GD655-5 ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И ДАТЧИК (№-) ЭЛЕКТРИЧ. ПРОВОДКА

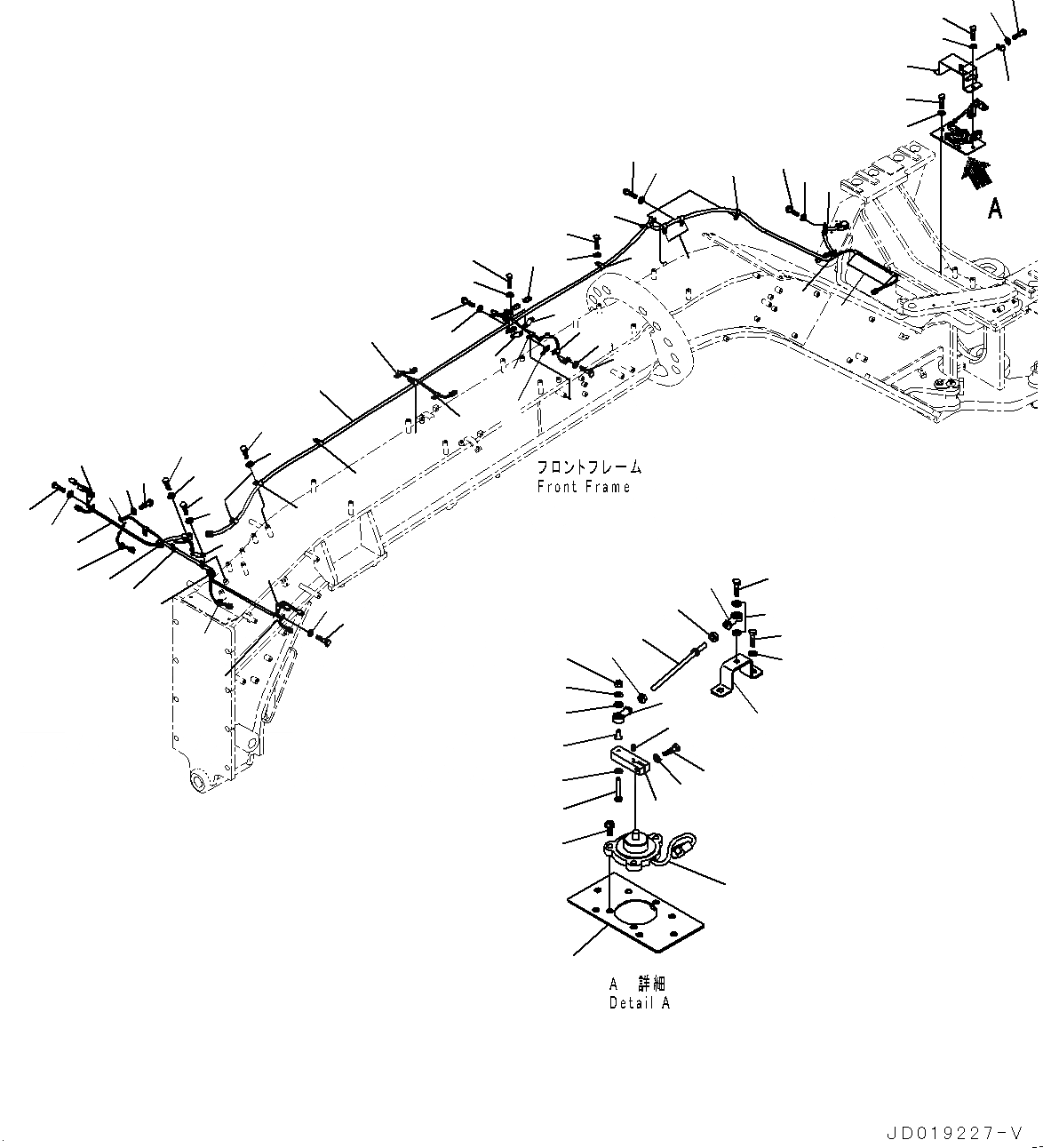

Схема запчастей Komatsu GD655-5 - ЭЛЕКТРИЧ. ПРОВОДКА, ПРОВОДКА И ДАТЧИК (№-) ЭЛЕКТРИЧ. ПРОВОДКА
2
1
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
13
17
17
3
4
11
11
16
16
12
12
35
36
37
38
39
42
48
20
22
25
26
29
30
31
32
33
34
45
40
24
7
7
23
8
44
43
8
7
19
18
50
49
6
5
15
14
8
7
8
8
7
8
7
8
8
8
7
7
7
41
46
47
28
27
21

№

Артикул

Название

Примечание

Количество

1

23B-06-71110

Wiring Harness

SN: 55001-UP

1шт.

2

21J-06-13661

Diode

SN: 55001-UP

1шт.

3

23B-06-71240

Wiring Harness

SN: 55001-UP

1шт.

4

08193-21012

Clip

SN: 55001-UP

1шт.

5

01010-81016

Bolt

SN: 55001-UP

1шт.

6

01643-31032

Washer

SN: 55001-UP

1шт.

7

01010-81020

Bolt

SN: 55001-UP

25шт.

8

01643-31032

Washer

SN: 55001-UP

25шт.

9

04434-50810

Clip

SN: 55001-UP

14шт.

10

04434-51410

Clip

SN: 55001-UP

15шт.

11

08037-02512

Grommet

SN: 55001-UP

2шт.

12

08037-01610

Grommet

SN: 55001-UP

2шт.

13

08193-21012

Clip

SN: 55001-UP

2шт.

14

01010-81016

Bolt

SN: 55001-UP

1шт.

15

01643-31032

Washer

SN: 55001-UP

1шт.

16

04435-50810

Clip

SN: 55001-UP

2шт.

17

08193-21012

Clip

SN: 55001-UP

2шт.

18

01010-81016

Bolt

SN: 55001-UP

2шт.

19

01643-31032

Washer

SN: 55001-UP

2шт.

20

7861-93-8710

Sensor, Angle

SN: 55001-UP

1шт.

21

01435-01030

Bolt

SN: 55001-UP

3шт.

22

23B-06-71460

Plate

SN: 55001-UP

1шт.

23

01010-81020

Bolt

SN: 55001-UP

4шт.

24

01643-31032

Washer

SN: 55001-UP

4шт.

25

23C-06-62150

Lever

SN: 55001-UP

1шт.

26

04010-00310

Key, Woodruff

SN: 55001-UP

1шт.

27

01010-80830

Bolt

SN: 55001-UP

1шт.

28

01643-30823

Washer

SN: 55001-UP

1шт.

29

01023-10535

Screw

SN: 55001-UP

1шт.

30

01640-20508

Washer

SN: 55001-UP

1шт.

31

23B-06-43380

Spacer

SN: 55001-UP

1шт.

32

04254-10823

Spacer

SN: 55001-UP

1шт.

33

01640-20508

Washer

SN: 55001-UP

1шт.

34

01580-10504

Nut

SN: 55001-UP

1шт.

35

04250-90847

Rod End

SN: 55001-UP

1шт.

36

01508-40805

Nut

SN: 55001-UP

1шт.

37

04248-30819

Rod

SN: 55001-UP

1шт.

38

04250-80847

Rod End

SN: 55001-UP

1шт.

39

01580-10806

Nut

SN: 55001-UP

1шт.

40

04254-10823

Spacer

SN: 55001-UP

2шт.

41

01010-80830

Bolt

SN: 55284-UP

1шт.

41

01010-80825

Bolt

SN: 55001-55283

1шт.

42

23B-06-71470

Cover

SN: 55001-UP

1шт.

43

01010-81020

Bolt

SN: 55001-UP

2шт.

44

01643-31032

Washer

SN: 55001-UP

2шт.

45

23B-06-71480

Bracket

SN: 55001-UP

1шт.

46

01010-81020

Bolt

SN: 55001-UP

2шт.

47

01643-31032

Washer

SN: 55001-UP

2шт.

48

04434-51010

Clip

SN: 55001-UP

1шт.

49

01010-81020

Bolt

SN: 55001-UP

1шт.

50

01643-31032

Washer

SN: 55001-UP

1шт.

Выбрано товаров: 51
