Запчасти Komatsu GD655-3Y УПРАВЛЯЮЩ. КЛАПАН (5-СЕКЦИОНН.) (/) (ЛЕВ.) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

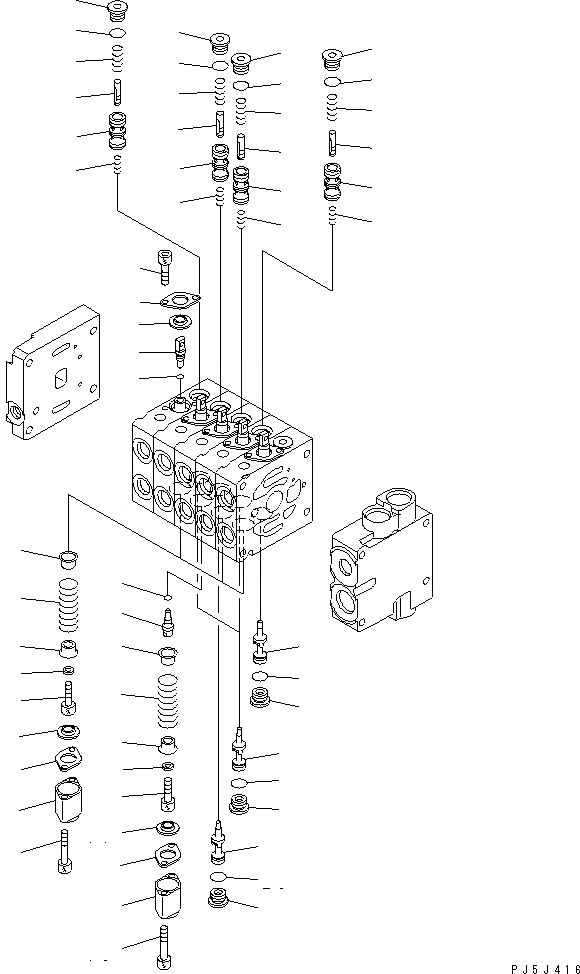

Схема запчастей Komatsu GD655-3Y - УПРАВЛЯЮЩ. КЛАПАН (5-СЕКЦИОНН.) (/) (ЛЕВ.) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
3
4
4
4
5
6
7
8
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
16
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
22
23
24
24
24
24
24
24
24
25
25
25
25
25
25
25

Артикул

Название

Примечание

Количество

|1

723-15-12400

VALVE ASS'Y

SN: 4001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1665-11A0 T0 Y1665-15A0.

-1шт.

1

0

PLUG

SN: 4001-UP

4шт.

2

0

PLUG

SN: 4001-UP

1шт.

3

07002-10823

O-RING

SN: 4001-UP

5шт.

4

723-11-32810

RETAINER¤ 9.7MM

SN: 4001-UP

7шт.

|4

723-11-32820

RETAINER¤ 9.8MM

SN: 4001-UP

7шт.

|4

723-11-32830

RETAINER¤ 9.6MM

SN: 4001-UP

7шт.

5

723-11-32840

RETAINER¤ 9.7MM

SN: 4001-UP

1шт.

|5

723-11-32850

RETAINER¤ 9.8MM

SN: 4001-UP

1шт.

|5

723-11-32860

RETAINER¤ 9.6MM

SN: 4001-UP

1шт.

6

0

SPRING

SN: 4001-UP

3шт.

7

0

SPRING

SN: 4001-UP

1шт.

8

723-11-17150

WASHER

SN: 4001-UP

4шт.

9

01252-60610

BOLT

SN: 4001-UP

4шт.

10

723-11-17130

PLATE

SN: 4001-UP

8шт.

11

709-32-11530

SEAL

SN: 4001-UP

8шт.

12

723-11-17930

CASE,SPRING

SN: 4001-UP

4шт.

13

01252-60640

BOLT

SN: 4001-UP

8шт.

14

01252-60610

BOLT

SN: 4001-UP

8шт.

15

0

VALVE

SN: 4001-UP

2шт.

16

0

VALVE

SN: 4001-UP

1шт.

17

0

VALVE

SN: 4001-UP

1шт.

18

723-11-15130

SPRING

SN: 4001-UP

4шт.

19

0

VALVE

SN: 4001-UP

4шт.

20

0

PISTON

SN: 4001-UP

2шт.

21

0

PISTON

SN: 4001-UP

2шт.

22

723-11-16130

SPRING

SN: 4001-UP

3шт.

23

723-11-26350

SPRING

SN: 4001-UP

1шт.

24

723-11-15110

PLUG

SN: 4001-UP

8шт.

25

07002-11623

O-RING

SN: 4001-UP

8шт.

Выбрано товаров: 31
