Запчасти Komatsu GD655-3E0 ТРАНСМИССИЯ (ПЕРЕД. НИЗ. И РЕВЕРС МУФТА) ТРАНСМИССИЯ

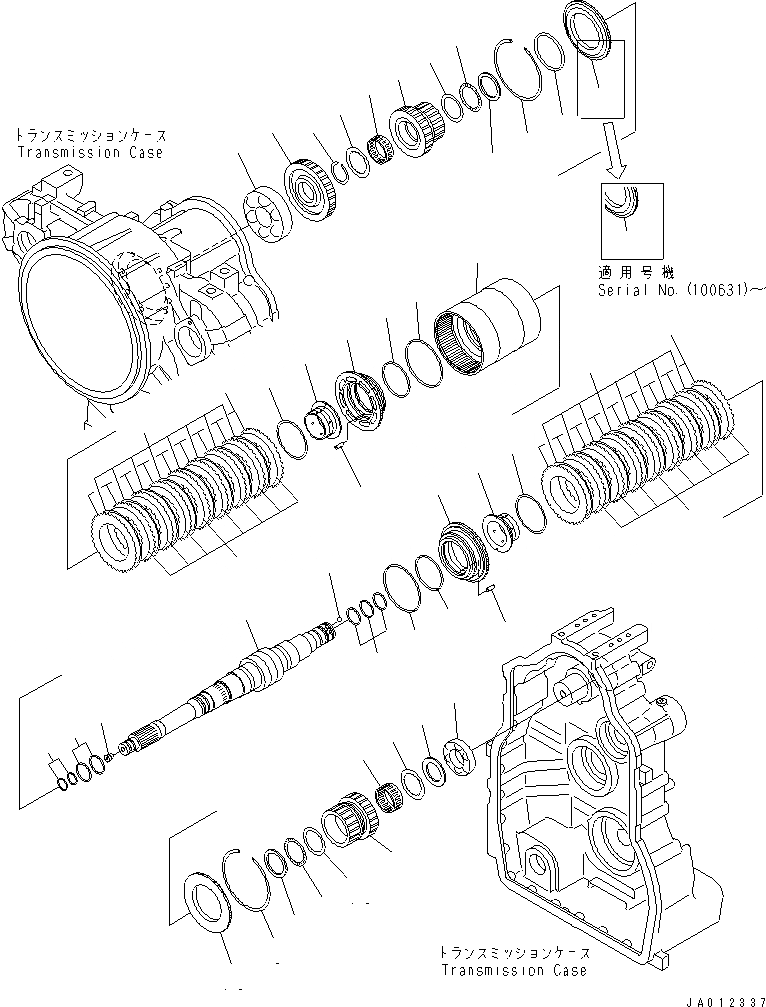

Схема запчастей Komatsu GD655-3E0 - ТРАНСМИССИЯ (ПЕРЕД. НИЗ. И РЕВЕРС МУФТА) ТРАНСМИССИЯ
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13A
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28A
29
30
31

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

714-23-20003

TRANSMISSION ASS'Y

SN: 53023-UP

1шт.

|$6

0

TRANSMISSION ASS'Y

SN: 51897-53022

1шт.

|$7

714-23-20001

TRANSMISSION ASS'Y

SN: 51561-51896

1шт.

|$8

714-23-20000

TRANSMISSION ASS'Y

SN: 51501-51560

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F5350-51A0 TO F5350-71A0.

-1шт.

|$18

714-23-12012

CLUTCH ASS'Y,FORWARD LOW AND REVERSE

SN: 51501-UP

1шт.

|$19

714-23-12112

SHAFT AND CYLINDER A,FORWARD LOW AND REVERSE

SN: 51501-UP

1шт.

1

0

SHAFT,INPUT

SN: 51501-UP

1шт.

2

0

HOUSING

SN: 51501-UP

1шт.

3

714-11-19390

BALL,FORWARD LOW AND REVERSE

SN: 51501-UP

2шт.

4

07043-70211

PLUG

SN: 51501-UP

1шт.

5

419-15-12140

RING,SNAP

SN: 51501-UP

2шт.

6

714-23-12640

PISTON,FORWARD LOW AND REVERSE

SN: 51501-UP

2шт.

7

04020-00514

PIN

SN: 51501-UP

4шт.

8

362-15-19520

RING,SNAP

SN: 51501-UP

2шт.

9

714-23-12680

PISTON,FORWARD LOW AND REVERSE

SN: 51501-UP

2шт.

10

714-12-19711

DISC

SN: 51501-UP

16шт.

11

714-16-19730

PLATE,SEPARATE

SN: 51501-UP

18шт.

12

56D-15-12710

SPRING,WAVE

SN: 51501-UP

16шт.

13

714-12-12610

PLATE,END

SN: (100631)-UP

1шт.

13

714-12-12610

PLATE,END

SN: 51501-(100630)

2шт.

13A

23B-15-72610

PLATE,END

SN: (100630)-UP

1шт.

14

714-11-19230

RING,SEAL (K1)

SN: 51501-UP

2шт.

15

714-07-19320

RING,SEAL (K1)

SN: 51501-UP

2шт.

16

714-08-19560

WASHER

SN: 51501-UP

2шт.

17

419-15-12640

BEARING

SN: 51501-UP

2шт.

18

419-15-12650

WASHER

SN: 51501-UP

2шт.

19

714-12-12760

WASHER

SN: 51501-UP

2шт.

20

714-23-19420

BEARING,NEEDLE

SN: 51501-UP

1шт.

21

714-23-19410

BEARING,NEEDLE

SN: 51501-UP

1шт.

22

714-12-12740

SPACER

SN: 51501-UP

1шт.

23

714-23-19320

BEARING

SN: 51501-UP

1шт.

24

714-23-19310

BEARING

SN: 51501-UP

1шт.

25

23B-15-72410

GEAR,FORWARD LOW

SN: (100631)-UP

1шт.

25

714-23-12411

GEAR,FORWARD LOW

SN: 51501-(100630)

1шт.

26

23B-15-72530

GEAR,INPUT, FORWARD HI

SN: (100631)-UP

1шт.

26

714-23-12531

GEAR,INPUT, FORWARD HI

SN: 51501-(100630)

1шт.

27

04066-00062

RING,SNAP

SN: 51501-UP

1шт.

28

714-23-12420

GEAR,REVERSE

SN: 51501-UP

1шт.

28A

427-15-19220

SEAL RING

SN: (100631)-UP

1шт.

29

714-07-12290

RING,SEAL (K1)

SN: 51501-UP

2шт.

30

419-15-12122

RING,SEAL (K1)

SN: 51501-UP

3шт.

31

714-21-19810

RING,SEAL (K1)

SN: 51501-UP

2шт.

Выбрано товаров: 44
