Запчасти Komatsu GD655-3C ТРАНСМИССИЯ (ТРУБЫ /) ТРАНСМИССИЯ

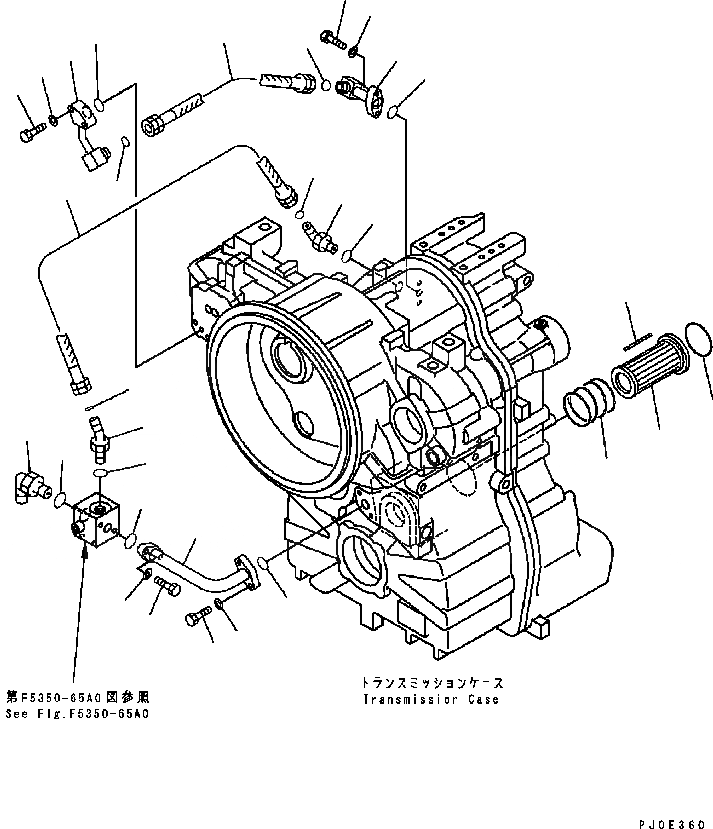

Схема запчастей Komatsu GD655-3C - ТРАНСМИССИЯ (ТРУБЫ /) ТРАНСМИССИЯ
19
25
20
27
22
26
23
18
21
24
17
14
15
27
16
3
13
4
11
5
1
6
12
2
10
7
9
10
8
9
8

Артикул

Название

Примечание

Количество

|1

714-23-10024

TRANSMISSION ASS'Y

SN: B15076-UP

1шт.

|1

714-23-10021

TRANSMISSION ASS'Y

SN: B15001-B15075

1шт.

|$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F5350-51A0 TO F5350-70A0.

-1шт.

|1

714-07-14521

STRAINER ASS'Y

SN: 10001-UP

1шт.

1

714-07-14641

STRAINER

SN: B15001-UP

1шт.

2

714-07-14652

SPRING

SN: B15001-UP

1шт.

3

417-15-14660

MAGNET

SN: B15001-UP

5шт.

4

07000-15085

O-RING (K3)

SN: B15001-UP

1шт.

5

21W-62-42640

ELBOW

SN: B15001-UP

1шт.

6

07002-13334

O-RING (K3)

SN: B15001-UP

1шт.

7

714-23-18232

TUBE

SN: B15001-UP

1шт.

8

01010-81040

BOLT

SN: B15001-UP

4шт.

9

01643-31032

WASHER

SN: B15001-UP

4шт.

10

07000-13028

O-RING (K3)

SN: B15001-UP

2шт.

11

02783-10628

ELBOW

SN: B15001-UP

1шт.

12

07002-12434

O-RING (K3)

SN: B15001-UP

1шт.

13

02896-11018

O-RING (K3)

SN: B15001-UP

1шт.

14

02762-20607

HOSE

SN: B15001-UP

1шт.

15

02782-10628

ELBOW

SN: B15001-UP

1шт.

16

07002-12434

O-RING (K3)

SN: B15001-UP

1шт.

17

02896-11018

O-RING (K3)

SN: B15001-UP

1шт.

18

714-23-18211

TUBE

SN: B15001-UP

1шт.

19

01010-81040

BOLT

SN: B15001-UP

2шт.

20

01643-31032

WASHER

SN: B15001-UP

2шт.

21

07000-13025

O-RING (K3)

SN: B15001-UP

1шт.

22

02762-20507

HOSE

SN: B15001-UP

1шт.

23

714-23-18222

TUBE

SN: B15001-UP

1шт.

24

01010-81075

BOLT

SN: B15001-UP

2шт.

25

01643-31032

WASHER

SN: B15001-UP

2шт.

26

07000-13022

O-RING (K3)

SN: B15001-UP

1шт.

27

02896-11015

O-RING (K3)

SN: B15001-UP

2шт.
