Главная
/
Справочники
/
Komatsu
/
Грейдеры
/
GD655-3C S/N B15001-UP
/
ЭЛЕКТРИКА
/

ЗАДН. Э/ПРОВОДКА (ЭЛЕКТРОПРОВОДКА) (/)

Запчасти Komatsu GD655-3C ЗАДН. Э/ПРОВОДКА (ЭЛЕКТРОПРОВОДКА) (/) ЭЛЕКТРИКА

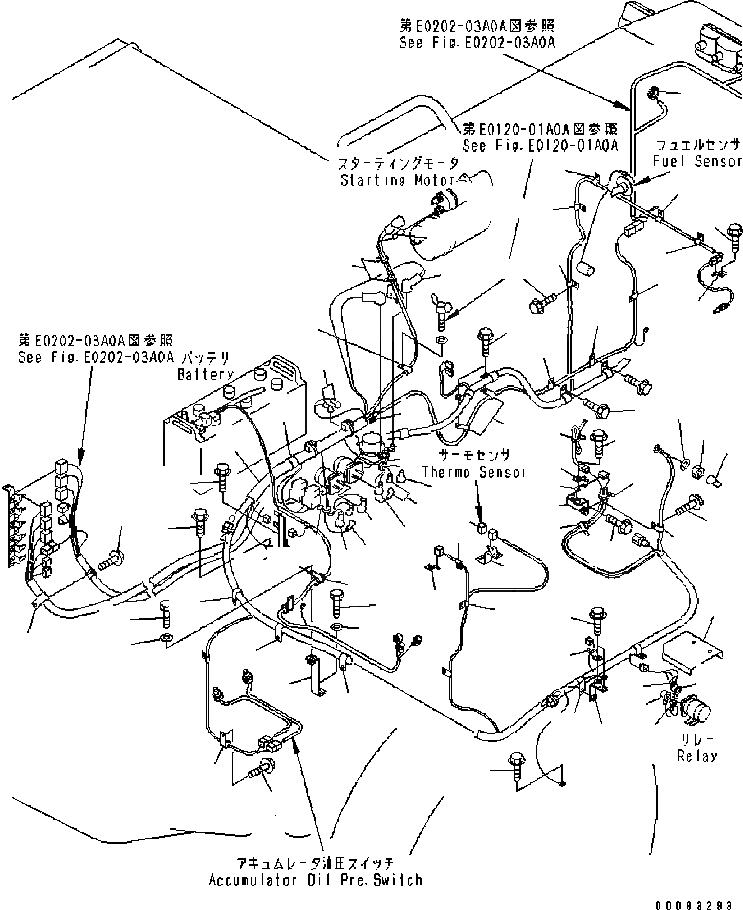

Схема запчастей Komatsu GD655-3C - ЗАДН. Э/ПРОВОДКА (ЭЛЕКТРОПРОВОДКА) (/) ЭЛЕКТРИКА
5
5
8
30
7
36
35
8
18
15
16
11
27
28
26
25
27
25
13
44
32
43
19
31
22
8
17
21
14
45
5
7
7
46
28
9
8
49
29
4
1
8
48
23
10
41
27
40
17
42
26
26
27
20
10
12
10
34
7
10
42
42
2
3
33
24
8
42
42
39
6
38
6
47
37

№

Артикул

Название

Примечание

Количество

1

23B-06-41377

WIRING HARNESS

SN: B15022-UP

1шт.

|

0

WIRING HARNESS

SN: B15019-B15021

1шт.

|1

0

WIRING HARNESS

SN: B15001-B15018

1шт.

2

04434-53411

CLIP

SN: B15001-UP

1шт.

3

01435-01016

BOLT

SN: B15001-UP

1шт.

4

04434-52711

CLIP

SN: B15001-UP

1шт.

5

04434-51810

CLIP

SN: B15001-UP

4шт.

6

04434-51010

CLIP

SN: B15001-UP

2шт.

7

01435-01016

BOLT

SN: B15001-UP

11шт.

8

08034-20519

BAND

SN: B15001-UP

7шт.

9

08038-00519

CAP

SN: B15001-UP

1шт.

10

04434-52711

CLIP

SN: B15001-UP

5шт.

11

04434-51010

CLIP

SN: B15001-UP

3шт.

12

01435-01016

BOLT

SN: B15001-UP

3шт.

13

08038-02027

CAP

SN: B15001-UP

1шт.

14

04434-51910

CLIP

SN: B15001-UP

2шт.

15

20Y-06-27170

BRACKET

SN: B15001-UP

1шт.

16

08193-21012

CLIP

SN: B15001-UP

1шт.

17

01435-01016

BOLT

SN: B15001-UP

2шт.

18

23B-06-44360

BRACKET

SN: B15001-UP

1шт.

19

04434-51010

CLIP

SN: B15001-UP

3шт.

20

23B-06-44241

BRACKET

SN: B15001-UP

1шт.

21

08193-21012

CLIP

SN: B15001-UP

1шт.

22

01435-01016

BOLT

SN: B15001-UP

1шт.

23

23B-06-44250

BRACKET

SN: B15001-UP

1шт.

24

01435-01016

BOLT

SN: B15001-UP

1шт.

25

08038-02027

CAP

SN: B15001-UP

2шт.

26

08038-00525

CAP

SN: B15001-UP

4шт.

27

08038-00519

CAP

SN: B15001-UP

6шт.

28

232-06-11960

CAP

SN: B15001-UP

1шт.

29

08039-00519

CAP

SN: B15001-UP

2шт.

30

01435-00812

BOLT

SN: B15001-UP

1шт.

31

23A-06-44370

BRACKET

SN: B15001-UP

1шт.

32

08053-01510

CLIP

SN: B15001-UP

2шт.

33

01435-01016

BOLT

SN: B15001-UP

2шт.

34

04434-51410

CLIP

SN: B15001-UP

1шт.

35

01580-10605

NUT

SN: B15001-UP

1шт.

36

01643-30623

WASHER

SN: B15001-UP

1шт.

37

08193-21012

CLIP

SN: B15001-UP

1шт.

38

01435-01016

BOLT

SN: B15001-UP

1шт.

39

08037-02512

GROMMET

SN: B15001-UP

1шт.

40

23B-06-41460

COVER

SN: B15001-UP

1шт.

41

04434-51710

CLIP

SN: B15001-UP

1шт.

42

04434-21410

CLIP

SN: B15001-UP

6шт.

43

23B-06-45170

BRACKET

SN: B15001-UP

1шт.

44

01010-81020

BOLT

SN: B15001-UP

1шт.

45

01643-31032

WASHER

SN: B15001-UP

1шт.

46

07095-20213

CUSHION

SN: B15001-UP

1шт.

47

04434-51910

CLIP

SN: B15001-UP

1шт.

48

01010-81016

BOLT

SN: B15001-UP

1шт.

49

01643-31032

WASHER

SN: B15001-UP

1шт.

Выбрано товаров: 51
