Главная
/
Справочники
/
Komatsu
/
Грейдеры
/
GD655-3C S/N B15001-UP
/
ЭЛЕКТРИКА
/

ПЕРЕДН. РАМА Э/ПРОВОДКА (С ОТВАЛ АККУМУЛЯТОР)

Запчасти Komatsu GD655-3C ПЕРЕДН. РАМА Э/ПРОВОДКА (С ОТВАЛ АККУМУЛЯТОР) ЭЛЕКТРИКА

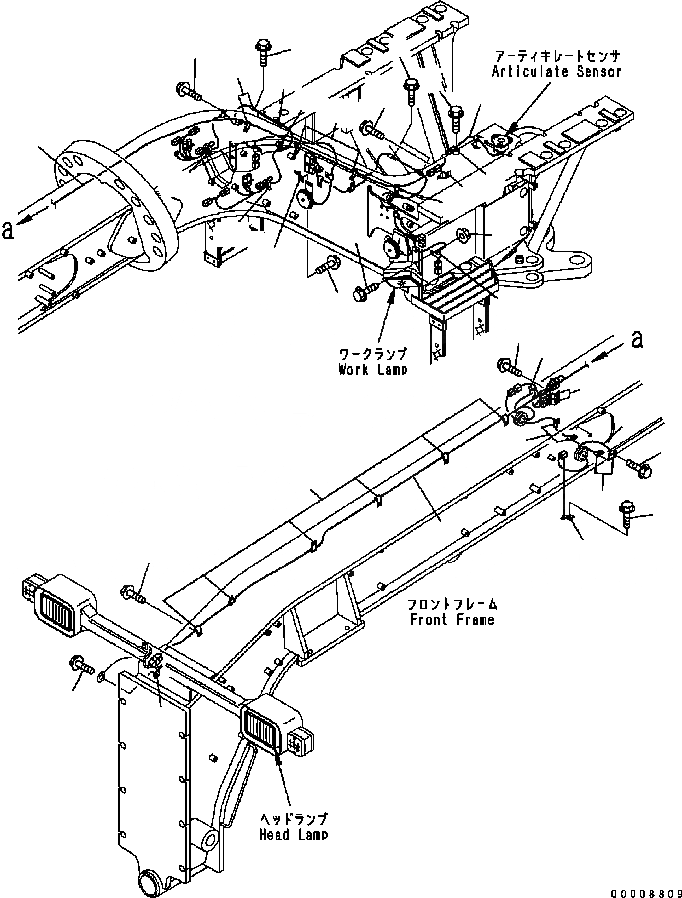

Схема запчастей Komatsu GD655-3C - ПЕРЕДН. РАМА Э/ПРОВОДКА (С ОТВАЛ АККУМУЛЯТОР) ЭЛЕКТРИКА
17
29
1
31
29
30
30
28
15
14
16
25
27
26
9
8
14
3
5
3
2
4
6
10
12
10
11
10
13
25
14
1
15
16
18
7

№

Артикул

Название

Примечание

Количество

1

23B-06-41421

WIRING HARNESS

SN: B15001-UP

1шт.

2

23B-06-41352

WIRING HARNESS

SN: B15001-UP

1шт.

3

04434-51010

CLIP

SN: B15001-UP

2шт.

4

01435-01016

BOLT

SN: B15001-UP

2шт.

5

08193-21012

CLIP

SN: B15001-UP

1шт.

6

01435-01016

BOLT

SN: B15001-UP

1шт.

7

01435-01016

BOLT

SN: B15001-UP

4шт.

8

08193-21012

CLIP

SN: B15001-UP

1шт.

9

01435-01016

BOLT

SN: B15001-UP

2шт.

10

04434-51410

CLIP

SN: B15001-UP

1шт.

11

01435-01016

BOLT

SN: B15001-UP

1шт.

12

04434-51010

CLIP

SN: B15001-UP

5шт.

13

01435-01016

BOLT

SN: B15001-UP

5шт.

14

08034-20519

BAND {WITHOUT ACCUMULATOR}

SN: B15001-UP

3шт.

15

08193-21012

CLIP {WITHOUT ACCUMULATOR}

SN: B15001-UP

1шт.

16

01435-01016

BOLT {WITHOUT ACCUMULATOR}

SN: B15001-UP

1шт.

17

04434-51010

CLIP

SN: B15001-UP

6шт.

18

01435-01016

BOLT

SN: B15001-UP

6шт.

25

04434-51010

CLIP

SN: B15001-UP

4шт.

26

01435-00820

BOLT

SN: B15001-UP

2шт.

27

01584-00806

NUT

SN: B15001-UP

2шт.

28

23B-06-41430

WIRING HARNESS {WITHOUT ACCUMULATOR}

SN: B15001-UP

1шт.

29

04434-51410

CLIP {WITH ACCUMULATOR}

SN: B15001-UP

5шт.

30

01435-01016

BOLT {WITH ACCUMULATOR}

SN: B15001-UP

5шт.

31

08193-21012

CLIP

SN: B15001-UP

1шт.

Выбрано товаров: 25
