Запчасти Komatsu GD655-3C КАПОТ И ЗАЩИТА РАДИАТОРА (/) (С PUNCHING ЗАСЛОНКА И УДЛИНН. ВПУСК ВОЗДУХА) ЧАСТИ КОРПУСА

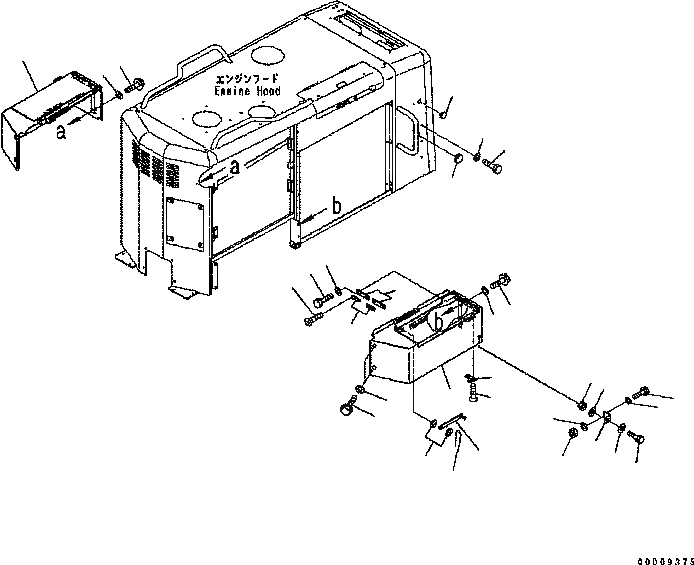

Схема запчастей Komatsu GD655-3C - КАПОТ И ЗАЩИТА РАДИАТОРА (/) (С PUNCHING ЗАСЛОНКА И УДЛИНН. ВПУСК ВОЗДУХА) ЧАСТИ КОРПУСА
9
6
1
12
10
11
21
20
21
20
20
19
18
20
17
4
3
14
16
15
13
5
6
9
7
8
2
4
3
4
3

Артикул

Название

Примечание

Количество

1

23B-54-B1270

COVER {L.H.}

SN: B15001-UP

1шт.

|1

23B-54-31891

HINGE (WELDED)

SN: B15001-UP

1шт.

2

23B-54-B1280

COVER {R.H.}

SN: B15001-UP

1шт.

|2

23B-54-31891

HINGE (WELDED)

SN: B15001-UP

1шт.

3

01435-01020

BOLT

SN: B15001-UP

10шт.

4

01643-31032

WASHER

SN: B15001-UP

10шт.

5

23B-54-34381

PLATE

SN: B15001-UP

4шт.

6

23B-54-34390

CATCH

SN: B15001-UP

4шт.

7

01010-80620

BOLT

SN: B15001-UP

8шт.

8

01643-30623

WASHER

SN: B15001-UP

8шт.

9

01224-40406

SCREW

SN: B15001-UP

16шт.

10

421-06-24230

BAR

SN: B15001-UP

2шт.

11

01640-20816

WASHER

SN: B15001-UP

4шт.

12

04052-10833

PIN {SNAP}

SN: B15001-UP

2шт.

13

09415-02512

CAP

SN: B15001-UP

2шт.

14

09415-03614

CAP

SN: B15001-UP

2шт.

15

01010-81016

BOLT

SN: B15001-UP

4шт.

16

01643-31032

WASHER

SN: B15001-UP

4шт.

17

23B-54-B1290

BRACKET

SN: B15001-UP

2шт.

18

01010-81025

BOLT

SN: B15001-UP

2шт.

19

01010-81030

BOLT

SN: B15001-UP

2шт.

20

01643-31032

WASHER

SN: B15001-UP

8шт.

21

01580-11008

NUT

SN: B15001-UP

4шт.

Выбрано товаров: 23
