Komatsu
/
Грейдеры
/
GD655-3C S/N B15001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

КОНСОЛЬН. БЛОК¤ R. H. (ЭЛЕКТРИКА) (С ПЛАВАЮЩ INDEPENDENT)

Запчасти Komatsu GD655-3C КОНСОЛЬН. БЛОК¤ R. H. (ЭЛЕКТРИКА) (С ПЛАВАЮЩ INDEPENDENT) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

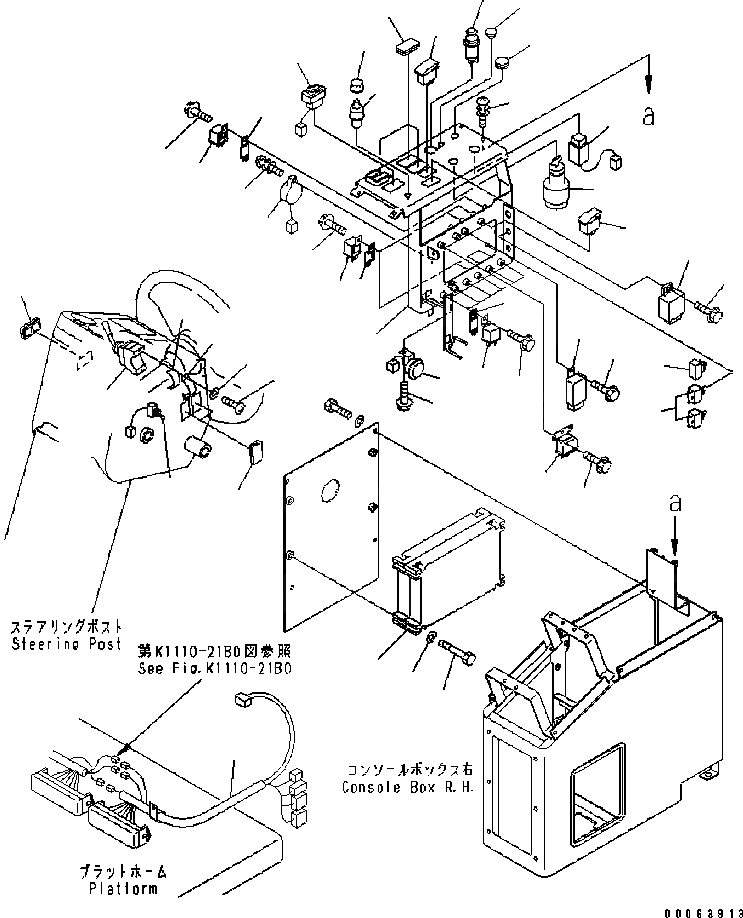

Схема запчастей Komatsu GD655-3C - КОНСОЛЬН. БЛОК¤ R. H. (ЭЛЕКТРИКА) (С ПЛАВАЮЩ INDEPENDENT) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
9
10
6
8
22
23
20
21
36
35
14
24
1
3
28
31
33
31
6
8
5
11
18
4
19
29
34
28
16
17
15
12
7
27
13
25
2
26
30
31
32
8
28
6A
6A
6A

№

Артикул

Название

Примечание

Количество

1

7821-25-2006

CONTROLLER {TRANSMISSION}

SN: B15018-UP

1шт.

|1

7821-25-2001

CONTROLLER {TRANSMISSION}

SN: B15001-B15017

1шт.

2

01010-80885

BOLT

SN: B15001-UP

4шт.

3

01643-30823

WASHER

SN: B15001-UP

4шт.

4

23B-06-42570

SWITCH {LIFTER LOCK}

SN: B15001-UP

1шт.

5

23B-06-44490

PANEL

SN: B15001-UP

1шт.

6

569-06-61960

RELAY

SN: B15001-UP

7шт.

6A

287-06-16420

BRACKET

SN: B15001-UP

8шт.

7

569-06-61970

RELAY

SN: B15001-UP

1шт.

8

01435-00608

BOLT

SN: B15001-UP

8шт.

9

203-06-56230

BUZZER ASS'Y

SN: B15001-UP

1шт.

10

01435-00608

BOLT

SN: B15001-UP

1шт.

11

23B-06-42431

BUZZER

SN: B15001-UP

1шт.

12

01023-70520

SCREW

SN: B15001-UP

1шт.

13

20Y-06-23471

LIGHTER {CIGAR}

SN: B15001-UP

1шт.

14

23B-06-42310

SWITCH {HEAD LAMP}

SN: B15001-UP

1шт.

15

205-06-71390

SWITCH {WIPER}

SN: B15001-UP

1шт.

16

42C-06-11410

DIAL

SN: B15001-UP

1шт.

17

42C-06-11350

SWITCH {TRANSMISSION LOCK-UP}

SN: B15001-UP

1шт.

18

08086-20000

SWITCH {STARTNG}

SN: B15001-UP

1шт.

19

01023-70614

SCREW

SN: B15001-UP

4шт.

20

08064-10000

HORN SWITCH {RESET}

SN: B15001-UP

1шт.

21

26A-06-11570

SWITCH {MEMORY CLEAR}

SN: B15001-UP

2шт.

22

08163-02400

RELAY {HORN}

SN: B15001-UP

1шт.

23

01435-00608

BOLT

SN: B15001-UP

2шт.

24

23D-06-33280

RELAY

SN: B15001-UP

1шт.

25

01435-00614

BOLT

SN: B15001-UP

1шт.

26

23B-06-41540

HARNESS {CAB}

SN: B15001-UP

1шт.

|26

08044-01500

BOX {FUSE}

SN: B15001-UP

1шт.

|26

08041-01000

FUSE¤ 10A

SN: B15001-UP

6шт.

|26

08041-02000

FUSE¤ 20A

SN: B15001-UP

5шт.

27

130-911-1640

PLUG

SN: B15001-UP

1шт.

28

23B-06-44270

CAP

SN: B15001-UP

6шт.

29

09415-01008

CAP

SN: B15001-UP

1шт.

30

23B-06-42580

SWITCH {HEAD LAMP}

SN: B15001-UP

1шт.

31

23B-06-42590

SWITCH {TURN SIGNAL}

SN: B15001-UP

1шт.

32

23D-40-11110

SEAT

SN: B15001-UP

1шт.

33

01640-20408

WASHER

SN: B15001-UP

2шт.

34

23B-06-42321

SWITCH {HAZARD}

SN: B15001-UP

1шт.

35

416-06-22250

FLASHER

SN: B15001-UP

1шт.

36

01435-00608

BOLT

SN: B15001-UP

1шт.

Выбрано товаров: 41
