Запчасти Komatsu GD655-3C КАБИНА (ДВЕРЬ ВНУТР. ЧАСТИ¤ R. H.) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

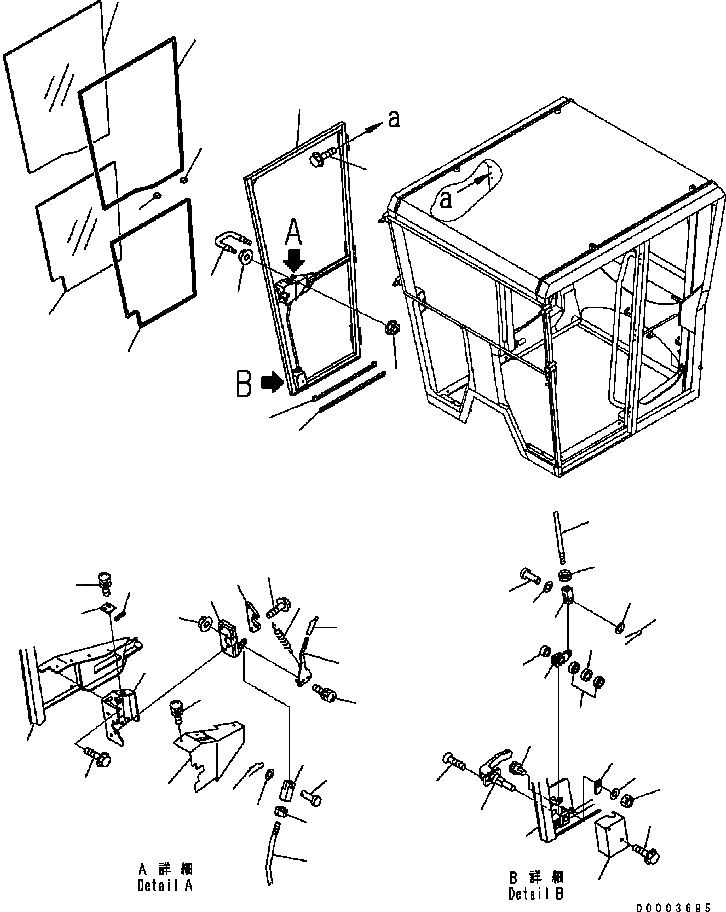

Схема запчастей Komatsu GD655-3C - КАБИНА (ДВЕРЬ ВНУТР. ЧАСТИ¤ R. H.) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
3
37
45
12
46
5
47
5
6
7
2
4
8
30
29
19
24
33
32
17
18
31
25
13
21
23
15
26
16
20
43
9
11
40
28
41
14
42
36
20
46
39
21
38
10
35
27
22
25
34
24
46
19
44

Артикул

Название

Примечание

Количество

|1

23B-953-4080

CAB ASS'Y

SN: B15001-UP

1шт.

|1

23B-953-B510

CAB ASS'Y

SN: B15070-UP

1шт.

|1

23B-953-4060

CAB ASS'Y

SN: B15001-B15069

1шт.

|1

23B-953-4040

CAB ASS'Y

SN: B15001-UP

1шт.

|$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-17A0.

-1шт.

|1

23B-953-2610

DOOR ASS'Y {R.H.}

SN: B15001-UP

1шт.

1

23B-953-2630

GLASS

SN: B15001-UP

1шт.

2

23B-952-2641

GLASS

SN: B15001-UP

1шт.

3

23B-953-2550

DAM

SN: B15001-UP

1шт.

4

23B-952-2560

DAM

SN: B15001-UP

1шт.

5

23S-55-51840

RUBBER

SN: B15001-UP

2шт.

6

23B-952-1341

STRIKER

SN: B15001-UP

1шт.

7

01584-31008

NUT

SN: B15001-UP

2шт.

8

01594-01008

NUT

SN: B15001-UP

2шт.

9

23B-952-1670

BRACKET

SN: B15001-UP

1шт.

10

01435-40612

BOLT

SN: B15001-UP

3шт.

11

23B-952-1681

LEVER

SN: B15001-UP

1шт.

12

14X-911-1540

KNOB

SN: B15001-UP

1шт.

13

23D-950-8311

SPRING

SN: B15001-UP

1шт.

14

01023-60616

SCREW

SN: B15001-UP

1шт.

15

01584-00605

NUT

SN: B15001-UP

1шт.

16

23B-952-1370

PLATE

SN: B15001-UP

1шт.

17

23B-952-1380

SEAL

SN: B15001-UP

1шт.

18

01023-60410

SCREW

SN: B15001-UP

2шт.

19

23B-952-1921

ROD

SN: B15001-UP

1шт.

20

04211-20844

YOKE

SN: B15001-UP

2шт.

21

04205-30825

PIN

SN: B15001-UP

2шт.

22

04052-10833

PIN

SN: B15001-UP

1шт.

23

04050-12015

PIN

SN: B15001-UP

1шт.

24

01580-10806

NUT

SN: B15001-UP

2шт.

25

01643-50823

WASHER

SN: B15001-UP

2шт.

26

01640-20816

WASHER

SN: B15001-UP

1шт.

27

23B-952-2682

COVER

SN: B15001-UP

1шт.

28

01023-70412

SCREW

SN: B15001-UP

5шт.

29

23B-952-1620

SEAL

SN: B15001-UP

1шт.

30

23B-952-1632

SEAL

SN: B15001-UP

1шт.

31

195-Z11-4510

LOCK

SN: B15001-UP

1шт.

32

23D-950-8260

PLATE

SN: B15001-UP

1шт.

33

01435-40630

BOLT

SN: B15001-UP

4шт.

34

23B-952-1990

HANDLE

SN: B15001-UP

1шт.

35

01224-70420

SCREW

SN: B15001-UP

2шт.

36

23B-952-1980

LOCK

SN: B15001-UP

1шт.

37

23B-952-1971

PLATE

SN: B15001-UP

1шт.

38

01580-11008

NUT

SN: B15001-UP

1шт.

39

01643-31032

WASHER

SN: B15001-UP

1шт.

40

23B-952-1170

SPACER

SN: B15001-UP

1шт.

41

23B-952-1961

PLATE

SN: B15001-UP

1шт.

42

23B-952-1180

BEARING

SN: B15001-UP

2шт.

43

23B-952-1190

SPACER

SN: B15001-UP

1шт.

44

23B-952-1941

COVER

SN: B15001-UP

1шт.

45

01435-40610

BOLT

SN: B15001-UP

2шт.

46

0

DOOR

SN: B15001-UP

1шт.

47

01435-40816

BOLT

SN: B15001-UP

9шт.

Выбрано товаров: 53
