Запчасти Komatsu GD655-3C КАБИНА (КАБИНА РАМА И СТЕКЛА) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

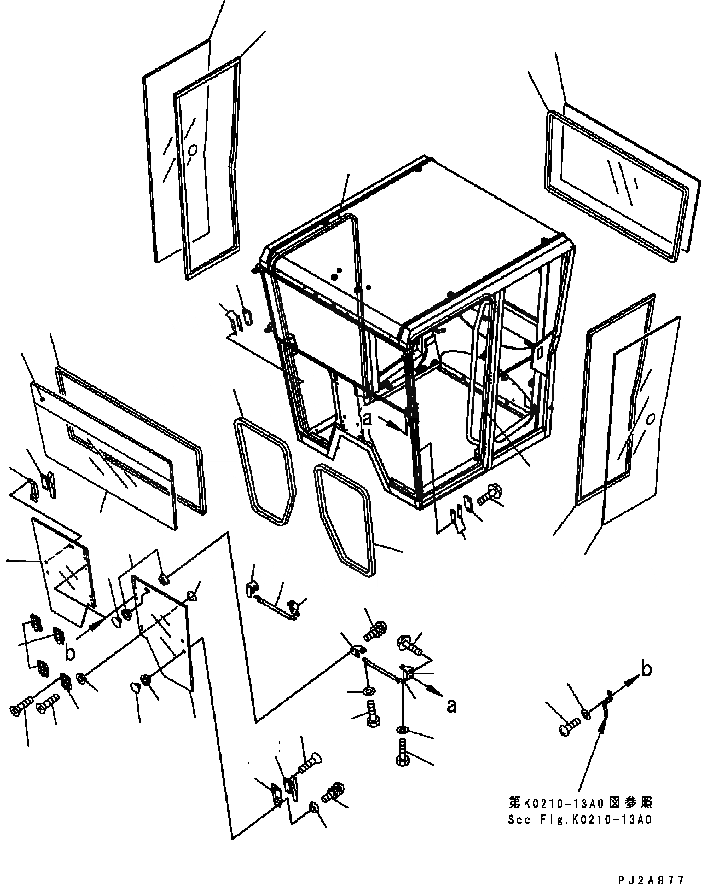

Схема запчастей Komatsu GD655-3C - КАБИНА (КАБИНА РАМА И СТЕКЛА) (ВЫС. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
7
8
4
3
31
39
30
38
33
9
35
36
2
40
21
17
38
37
27
35
1
6
36
39
28
5
32
14
25
26
24
10
16
29
15
34
13
32
19
23
10
9
20
12
22
34
11
17
33
18
19

Артикул

Название

Примечание

Количество

|1

23B-953-4080

CAB ASS'Y

SN: B15001-UP

1шт.

|1

23B-953-B510

CAB ASS'Y

SN: B15070-UP

1шт.

|1

23B-953-4060

CAB ASS'Y

SN: B15001-B15069

1шт.

|1

23B-953-4040

CAB ASS'Y

SN: B15001-UP

1шт.

|1

23B-953-4020

CAB ASS'Y

SN: B15001-UP

1шт.

|$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-17A0.

-1шт.

1

23A-953-1110

GLASS {FRONT¤ UPPER}

SN: B15001-UP

1шт.

2

23A-953-1120

WEATHER STRIP

SN: B15001-UP

1шт.

3

23A-953-1130

GLASS {REAR}

SN: B15001-UP

1шт.

4

23A-953-1140

WEATHER STRIP

SN: B15001-UP

1шт.

5

23A-953-1150

GLASS {L.H.}

SN: B15001-UP

1шт.

6

23A-953-1160

DAM

SN: B15001-UP

1шт.

7

23A-953-1170

GLASS {R.H.}

SN: B15001-UP

1шт.

8

23A-953-1160

DAM

SN: B15001-UP

1шт.

9

23A-952-1192

GLASS {FRONT¤ LOWER}

SN: B15001-UP

2шт.

10

23B-952-2160

HINGE

SN: B15001-UP

4шт.

11

01224-70620

SCREW

SN: B15001-UP

12шт.

12

01224-70616

SCREW

SN: B15001-UP

12шт.

13

205-54-51730

PACKING

SN: B15001-UP

32шт.

14

23B-952-2120

RETAINER

SN: B15001-UP

16шт.

15

01225-70610

SCREW

SN: B15001-UP

4шт.

16

23S-55-51970

WASHER

SN: B15001-UP

4шт.

17

23A-952-1212

BRACKET

SN: B15001-UP

4шт.

18

01023-70610

SCREW

SN: B15001-UP

4шт.

19

205-54-51730

PACKING

SN: B15001-UP

8шт.

20

23B-952-2120

RETAINER

SN: B15001-UP

4шт.

21

418-923-2770

HANDLE {R.H.}

SN: B15001-UP

1шт.

22

418-923-2760

HANDLE {L.H.}

SN: B15001-UP

1шт.

23

01224-70416

SCREW

SN: B15001-UP

8шт.

24

23A-952-1221

BRACKET {L.H.}

SN: B15001-UP

1шт.

25

23A-952-1271

BRACKET {R.H.}

SN: B15001-UP

1шт.

26

01023-70610

SCREW

SN: B15001-UP

4шт.

27

205-54-51730

PACKING

SN: B15001-UP

8шт.

28

23B-952-2120

RETAINER

SN: B15001-UP

4шт.

29

23A-952-1312

BRACKET {L.H.}

SN: B15001-UP

1шт.

30

23A-952-1322

BRACKET {R.H.}

SN: B15001-UP

1шт.

31

01435-40612

BOLT

SN: B15001-UP

4шт.

32

23A-952-1351

GAS SPRING

SN: B15001-UP

2шт.

33

23A-952-1361

BOLT

SN: B15001-UP

4шт.

34

01643-70823

WASHER

SN: B15001-UP

8шт.

35

23A-952-1330

PLATE

SN: B15001-UP

4шт.

36

23A-952-1340

SHIM¤ 1.6MM

SN: B15001-UP

64шт.

37

01435-40612

BOLT

SN: B15001-UP

4шт.

38

23A-953-1370

SEAL

SN: B15001-UP

2шт.

39

23A-952-1380

SEAL

SN: B15001-UP

2шт.

40

23B-953-1860

PLATE¤ MARK

SN: B15001-UP

1шт.

Выбрано товаров: 46
