Запчасти Komatsu GD655-3A КАБИНА (ДВОЙН. ОБОГРЕВАТЕЛЬ. ВОЗДУХОВОДЫ) (НИЗ. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

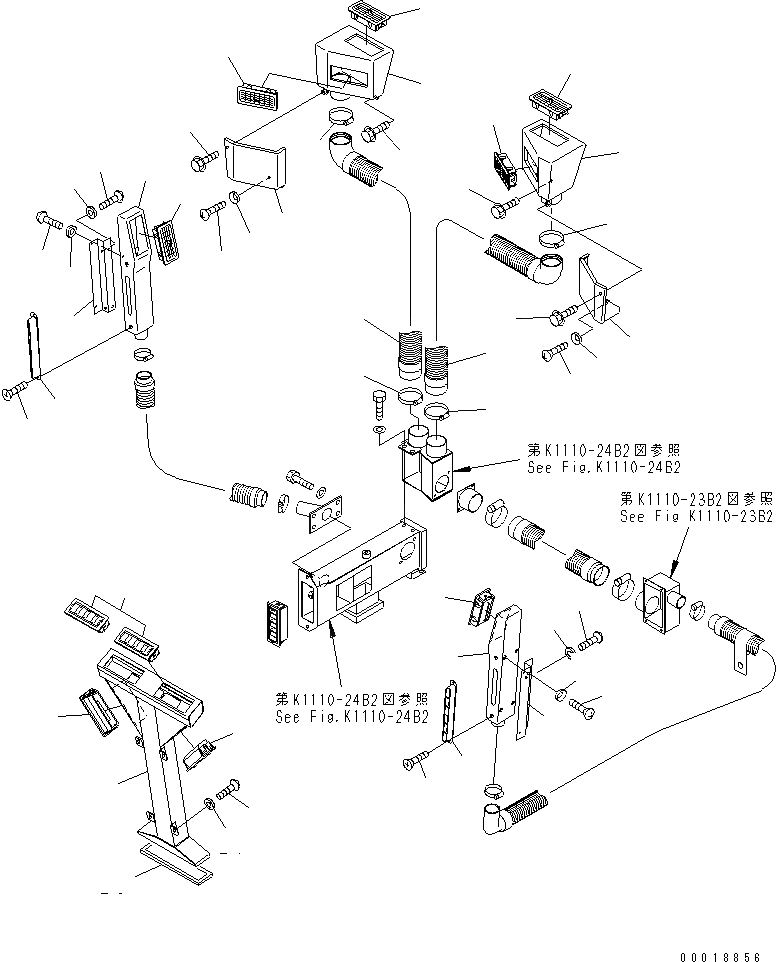

Схема запчастей Komatsu GD655-3A - КАБИНА (ДВОЙН. ОБОГРЕВАТЕЛЬ. ВОЗДУХОВОДЫ) (НИЗ. КАБИНА ROPS) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
3
4
5
5
5
5
6
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
16
16
18
18
19
20
21
22
22
22
23
23
24
24
25
26
27
28
28
28
28

Артикул

Название

Примечание

Количество

|$2

23B-952-6030

CAB ASS'Y

SN: 11001-UP

1шт.

|$3

23B-952-3030

CAB ASS'Y

SN: 10001-11000

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-17A4

-1шт.

1

23B-809-8831

BOX,L.H.

SN: 10001-UP

1шт.

2

23B-809-8841

BOX

SN: 10001-UP

1шт.

3

01435-00612

BOLT

SN: 10001-UP

2шт.

4

01435-00616

BOLT

SN: 10001-UP

4шт.

5

421-07-23870

GRILLE

SN: 10001-UP

4шт.

6

23B-809-8871

COVER,L.H.

SN: 10001-UP

1шт.

7

23B-809-8881

COVER,R.H.

SN: 10001-UP

1шт.

8

01225-70612

SCREW

SN: 10001-UP

6шт.

9

23S-55-51970

WASHER

SN: 10001-UP

6шт.

10

23B-809-8891

DUCT,L.H.

SN: 10001-UP

1шт.

11

23B-809-8980

DUCT,R.H.

SN: 10001-UP

1шт.

12

23B-809-8921

PLATE,L.H.

SN: 10001-UP

1шт.

13

23B-809-8990

PLATE,R.H.

SN: 10001-UP

1шт.

14

01225-70616

SCREW

SN: 10001-UP

4шт.

15

01225-70610

SCREW

SN: 10001-UP

4шт.

16

23S-55-51970

WASHER

SN: 10001-UP

8шт.

18

421-07-23870

GRILLE

SN: 10001-UP

2шт.

19

23B-809-8911

DUCT

SN: 10001-UP

1шт.

20

01225-70616

SCREW

SN: 10001-UP

4шт.

21

23S-55-51970

WASHER

SN: 10001-UP

4шт.

22

421-07-23870

GRILLE

SN: 10001-UP

4шт.

23

09487-30220

NOZZLE

SN: 10001-UP

2шт.

24

01224-70406

SCREW

SN: 10001-UP

4шт.

25

23B-809-8930

SEAL

SN: 10001-UP

1шт.

26

23B-809-8670

HOSE

SN: 10001-UP

1шт.

27

23B-809-8680

HOSE

SN: 10001-UP

1шт.

28

07281-00709

CLAMP

SN: 10001-UP

4шт.

Выбрано товаров: 30
