Запчасти Komatsu GD625A-1 СТОЯНОЧНЫЙ ТОРМОЗ СИЛОВАЯ ПЕРЕДАЧА

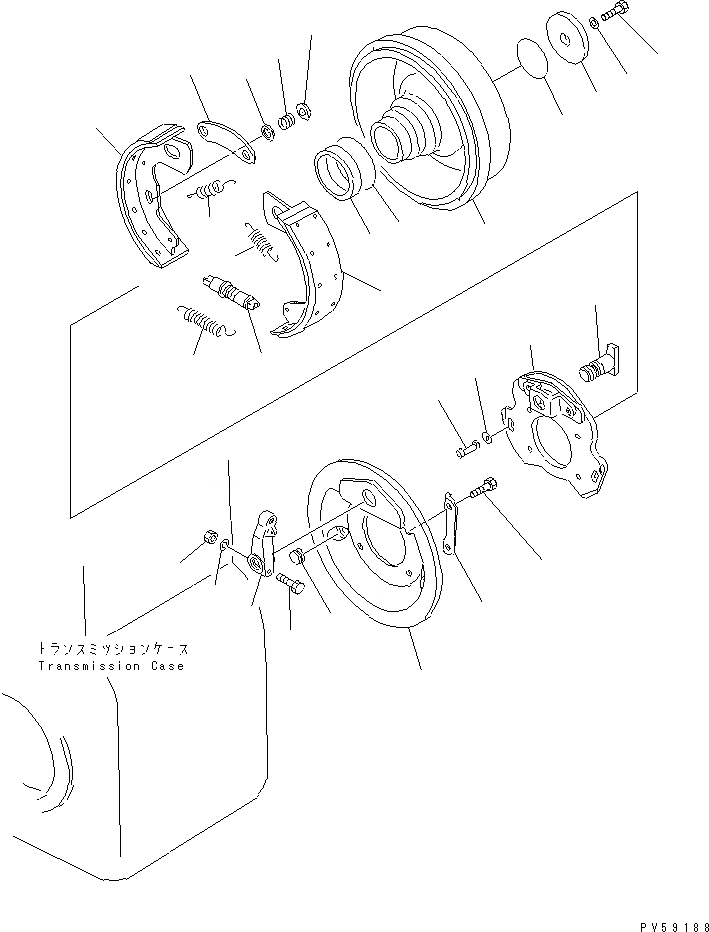

Схема запчастей Komatsu GD625A-1 - СТОЯНОЧНЫЙ ТОРМОЗ СИЛОВАЯ ПЕРЕДАЧА
1
2
3
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23B-15-00014

TRANSMISSION ASS'Y

SN: 50068-UP

1шт.

|$2

23B-15-00011

TRANSMISSION ASS'Y

SN: 50001-50067

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2301 TO 2471.

-1шт.

|$4

23B-15-11010

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 50068-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2311 TO 2471.

-1шт.

|$6

232-32-53101

BRAKE ASS'Y

SN: (4708)-UP

1шт.

|$7

0

BRAKE ASS'Y

SN: 50001-(4707)

1шт.

1

232-32-53110

PLATE ASS'Y

SN: 50001-UP

1шт.

2

232-32-53120

PLATE,BACK

SN: 50001-UP

1шт.

3

232-32-53131

SHOE ASS'Y

SN: (4708)-UP

2шт.

3

0

SHOE ASS'Y

SN: 50001-(4707)

2шт.

4

232-32-53140

SHAFT,CAM

SN: 50001-UP

1шт.

5

232-32-53150

BRACE

SN: 50001-UP

1шт.

6

232-32-53160

SPRING,RETURN

SN: 50001-UP

2шт.

7

232-32-53170

SPRING

SN: 50001-UP

1шт.

8

232-32-53180

SCREW ASS'Y

SN: 50001-UP

1шт.

9

232-32-53190

PIN

SN: 50001-UP

2шт.

10

232-32-53210

WASHER

SN: 50001-UP

2шт.

11

232-32-53220

SPRING

SN: 50001-UP

2шт.

12

232-32-53230

SEAT

SN: 50001-UP

4шт.

13

232-32-53240

GROMMET

SN: 50001-UP

2шт.

14

232-32-53250

ARM

SN: 50001-UP

1шт.

15

232-32-53260

BOLT

SN: 50001-UP

1шт.

16

232-32-53270

NUT

SN: 50001-UP

1шт.

17

01602-21030

WASHER,SPRING

SN: 50001-UP

1шт.

18

232-32-53330

BOLT

SN: 50001-UP

4шт.

19

232-32-53320

LOCK

SN: 50001-UP

2шт.

|$28

23A-32-00010

DRUM ASS'Y

SN: 50001-UP

1шт.

20

0

DRUM

SN: 50001-UP

1шт.

21

23A-32-12120

COLLAR

SN: 50001-UP

1шт.

22

07000-22065

O-RING

SN: 50001-UP

1шт.

23

07000-15042

O-RING

SN: 50001-UP

1шт.

24

23A-32-12130

HOLDER

SN: 50001-UP

1шт.

25

01643-31232

WASHER

SN: 50001-UP

1шт.

26

01050-51260

BOLT

SN: 50001-UP

1шт.

Выбрано товаров: 36
