Запчасти Komatsu GD623A-1 КОЛЬЦЕВ.РЕВЕРС ПРИВОД (/)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ

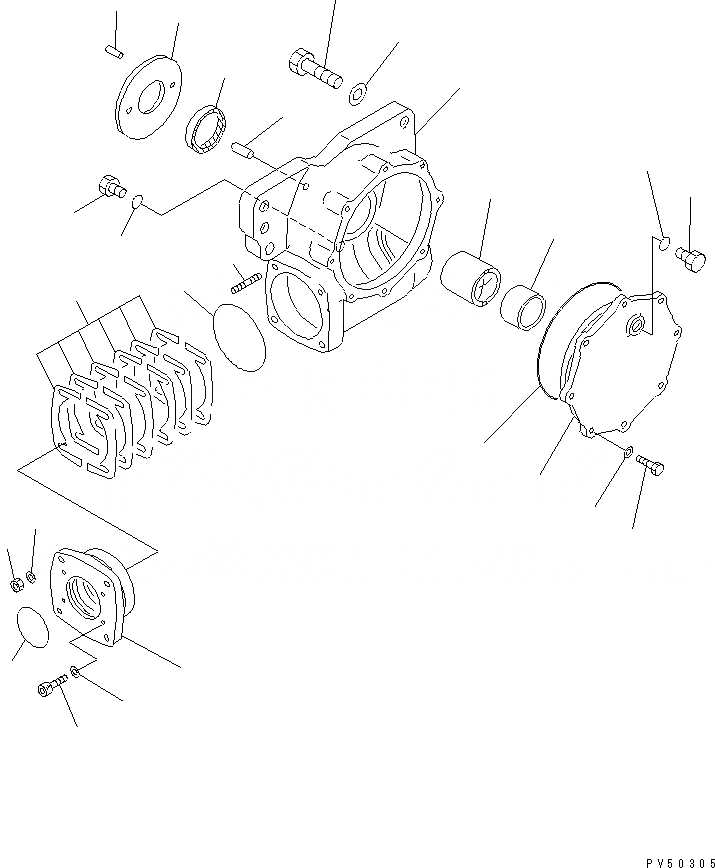

Схема запчастей Komatsu GD623A-1 - КОЛЬЦЕВ.РЕВЕРС ПРИВОД (/)(№-7) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

Артикул

Название

Примечание

Количество

|$0

23B-70-01030

GEAR ASS'Y,CIRCLE REVERSE

SN: 30001-30647

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.7031 AND 7033.

-1шт.

1

23A-70-15110

CASE

SN: 30001-@

1шт.

2

23A-70-15120

COVER

SN: 30001-@

1шт.

3

01010-51030

BOLT

SN: 30001-@

8шт.

4

01602-21030

WASHER,SPRING

SN: 30001-@

8шт.

5

07000-15220

O-RING (K15)

SN: 30001-@

1шт.

6

07040-13016

PLUG

SN: 30001-@

1шт.

7

07002-13034

O-RING (K15)

SN: 30001-@

1шт.

8

07040-11812

PLUG

SN: 30001-@

1шт.

9

07002-11823

O-RING (K15)

SN: 30001-@

1шт.

10

23A-70-15160

BUSHING

SN: 30001-@

1шт.

11

07012-00062

SEAL,OIL (K15)

SN: 30001-@

1шт.

12

23A-70-15150

BUSHING

SN: 30001-@

1шт.

13

23A-70-15180

PLATE

SN: 30001-@

1шт.

14

04020-01024

PIN,DOWEL

SN: 30001-@

2шт.

15

07000-12130

O-RING (K15)

SN: 30001-@

1шт.

16

23A-70-15210

HOUSING

SN: 30001-@

1шт.

17

233-70-00260

SHIM ASS'Y

SN: 30001-30647

1шт.

17

0

SHIM, 0.1MM

SN: 30001-@

8шт.

17

0

SHIM, 0.2MM

SN: 30001-@

12шт.

17

0

SHIM, 1.0MM

SN: 30001-@

4шт.

18

23B-70-16250

O-RING (K15)

SN: 30004-@

1шт.

18

0

O-RING (K15)

SN: 30001-30003

1шт.

19

01252-41035

BOLT

SN: 30001-@

4шт.

20

01643-31032

WASHER

SN: 30001-@

4шт.

21

01140-51235

STUD

SN: 30001-@

4шт.

22

01582-11210

NUT

SN: 30001-@

4шт.

23

01643-31232

WASHER

SN: 30001-@

4шт.

24

232-71-13150

PIN

SN: 30001-@

2шт.

25

01010-52455

BOLT

SN: 30001-@

4шт.

26

01643-32460

WASHER

SN: 30001-@

4шт.

Выбрано товаров: 32
