Запчасти Komatsu GD623A-1 КАБИНА (B-ТИП) (/) РАМА И ЧАСТИ КОРПУСА

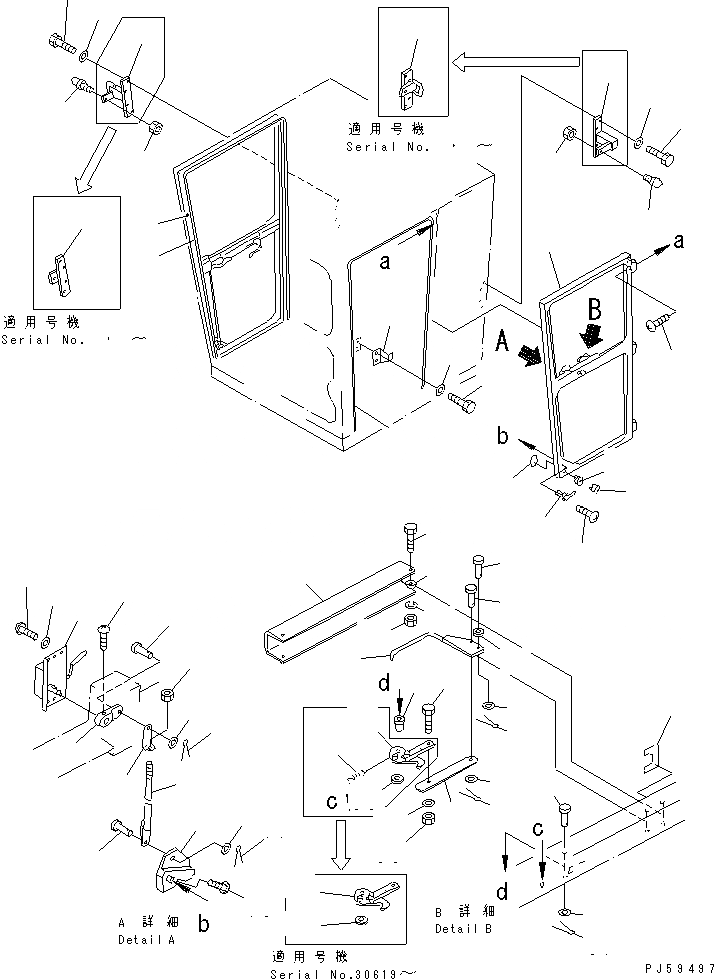

Схема запчастей Komatsu GD623A-1 - КАБИНА (B-ТИП) (/) РАМА И ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
53
53
53
54
54
55
55
56
56
57
57

Артикул

Название

Примечание

Количество

|$0

23B-950-0213

CAB ASS'Y

SN: 30219-UP

1шт.

|$1

0

CAB ASS'Y

SN: (30219-..)

1шт.

|$2

23B-950-0211

CAB ASS'Y

SN: .-30218

1шт.

|$3

0

CAB ASS'Y

SN: 30001-.

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5401 TO 5417.

-1шт.

G1

0

CAB BODY C GROUP

SN: 30001-UP

1шт.

|$$7

====================

-1шт.

1

23B-950-1550

DOOR,L.H.

SN: 30001-UP

1шт.

1

235-950-1430

HINGE (WELDED)

SN: 30619-UP

3шт.

1

232-957-6310

SPRING

SN: 30619-UP

1шт.

2

23B-950-1560

DOOR,R.H.

SN: 30001-UP

1шт.

2

235-950-1430

HINGE (WELDED)

SN: 30619-UP

3шт.

2

232-957-6310

SPRING

SN: 30619-UP

1шт.

3

232-957-6471

LOCK,DOOR, L.H.

SN: 30001-UP

1шт.

3

0

LOCK,DOOR, L.H.

SN: (30001-..)

1шт.

3

232-957-6481

LOCK,DOOR, R.H.

SN: 30001-UP

1шт.

3

0

LOCK,DOOR, R.H.

SN: (30001-..)

1шт.

4

01235-40616

SCREW

SN: 30001-UP

12шт.

5

01643-30623

WASHER

SN: 30001-UP

12шт.

6

232-957-6520

LEVER

SN: 30001-UP

2шт.

7

01220-40420

SCREW

SN: 30001-UP

2шт.

8

235-950-1560

PLATE

SN: 30001-UP

2шт.

9

04205-10614

PIN

SN: 30001-UP

2шт.

10

01641-20608

WASHER

SN: 30001-UP

2шт.

11

04050-11610

PIN,COTTER

SN: 30001-UP

2шт.

12

232-957-2840

ROD

SN: 30001-UP

2шт.

13

01580-10605

NUT

SN: 30001-UP

2шт.

14

235-950-1570

LEVER,L.H.

SN: 30001-UP

1шт.

14

235-950-1580

LEVER,R.H.

SN: 30001-UP

1шт.

15

04205-10614

PIN

SN: 30001-UP

2шт.

16

01641-20608

WASHER

SN: 30001-UP

2шт.

17

04050-11610

PIN,COTTER

SN: 30001-UP

2шт.

18

01220-40412

SCREW

SN: 30001-UP

2шт.

19

232-957-6550

HANDLE

SN: 30001-UP

2шт.

20

01220-40412

SCREW

SN: 30001-UP

4шт.

21

232-855-1870

LOCK

SN: 30001-UP

1шт.

22

232-855-1880

SPACER

SN: 30001-UP

1шт.

23

235-950-1660

HANDLE,L.H.

SN: 30001-UP

1шт.

23

235-950-1670

HANDLE,R.H.

SN: 30001-UP

1шт.

24

235-950-1540

SPACER

SN: 30001-UP

2шт.

25

235-950-1510

PIN

SN: 30001-UP

2шт.

26

01641-10608

WASHER

SN: 30001-UP

2шт.

27

04050-11612

PIN,COTTER

SN: 30001-UP

2шт.

28

235-950-1490

PLATE

SN: 30001-UP

2шт.

29

04205-10616

PIN

SN: 30001-UP

2шт.

30

01641-10608

WASHER

SN: 30001-UP

2шт.

31

04050-11612

PIN,COTTER

SN: 30001-UP

2шт.

32

232-957-6240

LOCK,L.H.

SN: 30001-UP

1шт.

32

232-957-6250

LOCK,R.H.

SN: 30001-UP

1шт.

33

232-957-6540

COLLAR

SN: 30001-UP

2шт.

34

232-957-6260

SPACER

SN: 30001-UP

2шт.

35

178-57-11250

PIN

SN: 30001-UP

2шт.

36

01641-11016

WASHER

SN: 30001-UP

2шт.

37

04050-13020

PIN,COTTER

SN: 30001-UP

2шт.

38

01010-50616

BOLT

SN: 30001-UP

4шт.

39

01580-10605

NUT

SN: 30001-UP

4шт.

40

01643-30623

WASHER

SN: 30001-UP

4шт.

41

232-957-6310

SPRING

SN: 30001-30618

2шт.

42

235-950-1460

COVER,L.H.

SN: 30001-UP

1шт.

42

235-950-1470

COVER,R.H.

SN: 30001-UP

1шт.

43

235-950-1480

PLATE

SN: 30001-UP

2шт.

44

235-950-1520

SPACER

SN: 30001-UP

4шт.

45

235-950-1530

BOLT

SN: 30001-UP

4шт.

46

01580-10605

NUT

SN: 30001-UP

4шт.

47

01602-20619

WASHER

SN: 30001-UP

4шт.

48

09412-00052

SEAL

SN: 30001-UP

2шт.

49

01220-40812

SCREW

SN: 30001-UP

18шт.

50

234-957-4250

HOOK

SN: 30001-UP

2шт.

51

01010-51020

BOLT

SN: 30001-UP

4шт.

52

01643-31032

WASHER

SN: 30001-UP

4шт.

53

23B-950-3190

CATCH,L.H.

SN: Ґ-UP

1шт.

53

0

CATCH,L.H.

SN: 30001-Ґ

1шт.

53

23B-950-3210

CATCH,R.H.

SN: Ґ-UP

1шт.

53

0

CATCH,R.H.

SN: 30001-Ґ

1шт.

54

235-950-1370

CUSHION

SN: 30001-UP

2шт.

55

01580-11008

NUT

SN: 30001-UP

2шт.

56

01010-51030

BOLT

SN: 30001-UP

8шт.

57

01643-31032

WASHER

SN: 30001-UP

8шт.

|$$79

====================

-1шт.

Выбрано товаров: 79
