Запчасти Komatsu GD621A-1 ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-) СИЛОВАЯ ПЕРЕДАЧА

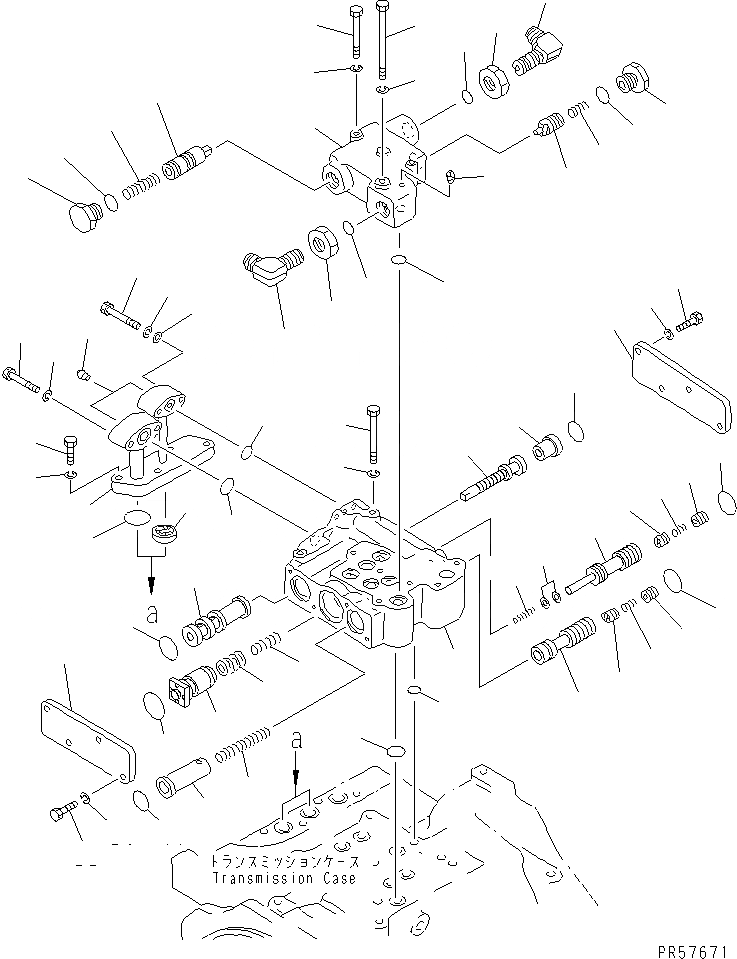

Схема запчастей Komatsu GD621A-1 - ТРАНСМИССИЯ (УПРАВЛЯЮЩ. КЛАПАН) (/)(№-) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

23B-15-00061

TRANSMISSION ASS'Y

SN: 11001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2401A TO 2471A.

-1шт.

|$3

23B-15-11020

TRANSMISSION ASS'Y,(EXCEPT PTO)

SN: 11001-UP

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2411A TO 2471A.

-1шт.

|$5

23B-15-00191

VALVE ASS'Y,PRESSURE CONTROL

SN: 10022-UP

1шт.

1

232-15-15410

BODY,VALVE

SN: 10001-UP

1шт.

2

23B-15-15522

SPOOL

SN: 10022-UP

1шт.

3

232-15-15540

SLEEVE

SN: 10001-UP

1шт.

4

23B-15-15550

STOPPER

SN: 10022-UP

1шт.

5

232-15-15470

VALVE

SN: 10001-UP

1шт.

6

232-15-15420

VALVE

SN: 10001-UP

1шт.

7

195-15-15130

VALVE

SN: 10001-UP

2шт.

8

180-14-25560

SPRING,(L=35)

SN: 10001-UP

2шт.

9

175-15-15550

VALVE

SN: 10001-UP

2шт.

10

238-15-15890

SHIM, 0.5MM

SN: 10001-UP

10шт.

11

232-15-16220

SPRING,(L=71.2)

SN: 10001-UP

1шт.

12

234-15-26210

SPRING,(L=86.7)

SN: (4627)-UP

1шт.

13

232-15-15890

SHIM, 0.5MM

SN: 10001-UP

4шт.

14

232-15-15490

VALVE

SN: 10001-UP

1шт.

15

232-15-16160

SPRING,(L=115.5)

SN: 10001-UP

1шт.

16

232-15-15460

STOPPER

SN: 10001-UP

1шт.

17

07000-73032

O-RING (K2)

SN: 10001-UP

4шт.

18

07000-73035

O-RING (K2)

SN: 10001-UP

1шт.

19

07000-73045

O-RING (K2)

SN: 10001-UP

1шт.

20

232-15-15580

COVER

SN: 10001-UP

1шт.

21

232-15-15590

COVER

SN: 10001-UP

1шт.

22

01010-81030

BOLT

SN: 10001-UP

8шт.

23

01602-21030

WASHER,SPRING

SN: 10001-UP

8шт.

24

07000-72021

O-RING (K2)

SN: 10001-UP

7шт.

25

07000-72014

O-RING (K2)

SN: 10001-UP

3шт.

26

01010-81085

BOLT

SN: 10001-UP

2шт.

27

01602-21030

WASHER,SPRING

SN: 10001-UP

2шт.

|$33

23B-15-00200

VALVE ASS'Y

SN: 10001-UP

1шт.

|$34

23B-15-00150

VALVE BODY ASS'Y

SN: 10001-UP

1шт.

28

0

BODY,VALVE

SN: 10001-UP

1шт.

29

07042-20108

PLUG

SN: 10001-UP

1шт.

30

232-15-14130

VALVE,COOLER BYPASS

SN: 10001-UP

1шт.

31

232-15-14160

SPRING,(L=71.4)

SN: 10001-UP

1шт.

32

232-15-14230

VALVE,LUBRICATION

SN: 10001-UP

1шт.

33

232-15-14260

SPRING, (L= 39.4)

SN: 10001-UP

1шт.

34

232-15-14280

PLUG

SN: 10001-UP

2шт.

35

07002-02434

O-RING (K2)

SN: 10001-UP

2шт.

36

07235-10628

ELBOW

SN: 10022-UP

2шт.

37

07239-12410

NUT

SN: 10001-UP

2шт.

38

07002-02434

O-RING (K2)

SN: 10001-UP

2шт.

39

07000-72021

O-RING (K2)

SN: 10001-UP

6шт.

40

01010-80860

BOLT

SN: 10001-UP

3шт.

41

01602-20825

WASHER,SPRING

SN: 10001-UP

3шт.

42

01011-81030

BOLT

SN: 10001-UP

1шт.

43

01602-21030

WASHER,SPRING

SN: 10001-UP

1шт.

44

23B-15-15650

TUBE

SN: 10001-UP

1шт.

45

07042-20108

PLUG

SN: 10001-UP

2шт.

46

07000-73022

O-RING (K2)

SN: 10001-UP

1шт.

47

07000-72012

O-RING (K2)

SN: 10001-UP

1шт.

48

01010-81055

BOLT

SN: 10001-UP

2шт.

49

01602-21030

WASHER,SPRING

SN: 10001-UP

2шт.

50

01010-80850

BOLT

SN: 10001-UP

2шт.

51

01602-20825

WASHER,SPRING

SN: 10001-UP

2шт.

52

01643-30823

WASHER

SN: 10001-UP

2шт.

53

238-15-15630

STRAINER

SN: 10001-UP

1шт.

54

07000-73035

O-RING (K2)

SN: 10001-UP

3шт.

55

01010-81240

BOLT

SN: 10001-UP

4шт.

56

01602-21236

WASHER,SPRING

SN: 10001-UP

4шт.

Выбрано товаров: 64
